УСТАНОВКА ПРЕДПУСКОВОГО ПОДОГРЕВА ДВИГАТЕЛЯ И ОТОПЛЕНИЯ КАБИНЫ ЭКСКАВАТОРА ЕК-12

2.3.

УСТАНОВКА ПРЕДПУСКОВОГО ПОДОГРЕВА ДВИГАТЕЛЯ И ОТОПЛЕНИЯ КАБИНЫ ЭКСКАВАТОРА ЕК-12

(рис.30)

ВНИМАНИЕ! На Вашем экскаваторе по особому заказу может быть установлен жидкостный подогреватель HYDRONIC 10 (12 В).

Материалы по указанному подогревателю прилагаются.

С целью предотвращения выхода из строя подогревателя в качестве охлаждающей жидкости необходимо использовать низкозамерзающую всесезонную охлаждающую жидкость Тосол-А40М.

2.3.1. Устройство и принцип работы

Для предпускового подогрева двигателя и отопления кабины в холодное время года на экскаваторе смонтирована установка предпускового подогрева двигателя и отопителя кабины, состоящая из жидкостного подогревателя 7 (HYDRONIC 10), работающего на дизельном топливе, с блоком управления и водяным насосом; дозировочного насоса 13 со встроенным фильтром; глушителя воздуха для сгорания 14; глушителя отработанных газов 3; рукавов для подвода и отвода охлаждающей жидкости 1, 2, 4, 12,16, топлива 6, 10, подвода воздуха для сгорания 15, отвода отработанных газов 17; проводов для подвода электропитания на электроаппараты подогревателя и органы управления; жидкостного отопителя ZENITH 8000, установленного в кабине.

Подогрев охлаждающей жидкости двигателя осуществляется жидкостным подогревателем 7. Охлаждающая жидкость из блока цилиндров двигателя насосом подогревателя по рукавам 16 и 12 подается в теплообменник подогревателя. В теплообменнике жидкость подогревается благодаря горению дизельного топлива в камере сгорания подогревателя и по рукавам 1 и 2 поступает в отопитель кабины, а затем по рукаву 4 - в блок цилиндров двигателя.

Этим обеспечивается подогрев охлаждающей жидкости двигателя и отопление кабины.

Питание дизельным топливом подогревателя осуществляется из дополнительного топливного бачка 8 (объемом 10 л) через кран 9, рукава 6, 10 с помощью дозировочного насоса 13.

Для слива отстоя и конденсата из топливного бачка 8 подогревателя служит пробка 18. Перед пуском подогревателя необходимо в обязательном порядке сливать отстой и конденсат из бачка 8.

Для слива охлаждающей жидкости из отопительной системы служит кран 11.

Включение и отключение подогревателя 7 производится универсальным выключателем подогревателя, смонтированным на левом пульте управления.

Включение и отключение электродвигателя отопителя кабины производится кнопкой, смонтированной на левом пульте управления.

Более быстрый прогрев двигателя будет возможен при неработающем электродвигателе отопителя кабины.

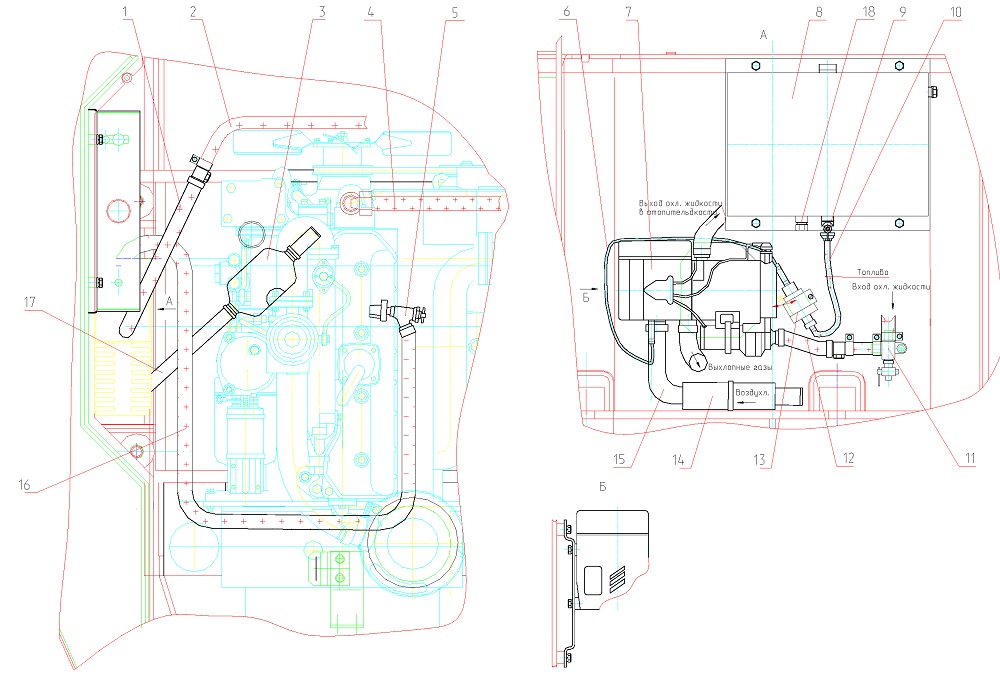

Рис. 30 Установка предпускового подогрева двигателя и отопления кабины 1, 2, 4, 6, 10, 12, 15, 16, 17-рукава; 3-глушитель; 5-кран ВС-11; 7-отопитель жидкостный HYDRONIC 10; 8-бачок топливный; 9-кран ПП6-1; 11-кран ПС7; 13-насос дозировочный; 14-глушитель на входе; 18-пробка.

2.3.2. Правила эксплуатации подогревателя

Так как жидкостный подогреватель HYDRONIC 10 подсоединяется к системе охлаждения двигателя, необходимо соблюдать следующие условия:

• После установки подогревателя из всей системы охлаждения, а также из самого подогревателя следует удалить воздух без образования пузырьков открытием специального крана на выходном патрубке дизельного двигателя;

• Удалять воздух необходимо перед пуском подогревателя, при ремонтах или замене охлаждающей жидкости;

• Все соединения рукавов системы охлаждения, подачи топлива должны быть герметичны; их следует проверить и, при необходимости, дополнительно затянуть по истечении 2 часов эксплуатации;

• Один раз в месяц рекомендуется кратковременно (на 10 с) включать подогреватель даже и не в период его использования;

• Подогреватель непригоден для продолжительного режима работы системы (не более 15 часов).

Жидкостный подогреватель имеет индикатор пламени, осуществляющий контроль пламени, и датчик перегрева, ограничивающий максимально допустимую температуру. Оба действуют на блок управления, который отключает подогреватель при появлении неисправностей.

Если во время работы подогревателя погаснет пламя, то осуществляется новый пуск подогревателя. Если в течение 105 с после начала подачи топлива в подогревателе не произойдет воспламенение, то процесс пуска повторяется. Если по истечении повторных 75 с после начала подачи топлива снова не произойдет воспламенение, то осуществляется аварийное выключение. За счет короткого выключения и повторного включения подогревателя можно устранить действие аварийного выключения. После 10 безуспешных попыток запуска отопителя производится блокировка запуска.

При перегреве подогревателя (недостаток охлаждающей жидкости, неудовлетворительное удаление воздуха из системы охлаждения) срабатывает датчик перегрева, подача топлива прекращается, после чего происходит аварийное выключение. После устранения причин перегрева, снижения температуры охлаждающей жидкости в системе, можно за счет выключения и повторного включения подогреватель снова запустить. После трех аварийных отключений вследствие перегрева производится блокировка запуска.

Аварийное отключение происходит при достижении верхнего или нижнего предельного напряжения.

При дефектном штифте накаливания и прерванном электроснабжении дозировочного насоса подогреватель не запускается.

Деблокировка работы подогревателя может быть произведена через подключение диагностического прибора персоналом, прошедшим обучение по отопителям компании Эберспехер.

2.3.3. Меры безопасности при эксплуатации подогревателя

1. Подогреватель запрещается применять там, где могут образовываться воспламеняемые пары или большое количество пыли, рядом с местом хранения топлива, угля, древесных опилок, зерна и т.п.

2. Не разрешается эксплуатация подогревателя в закрытом помещении из-за опасности отравления выхлопными газами.

3. При заправке экскаватора топливом подогреватель должен быть выключен.

4. Монтажное пространство для подогревателя должно быть свободным. Запрещается хранение на подогревателе или около него легковоспламеняющихся предметов.

5. Перед началом отопительного периода следует произвести пробный запуск подогревателя. Если в процессе запуска произошло долгое сильное выделение дыма или появление необычных шумов при горении, а также появление сильного запаха топлива или перегревших-

ся деталей электропроводки, то подогреватель необходимо выключить и посредством удаления предохранителя вывести его из действия. Новый пуск подогревателя производится после проверки и устранения неисправности персоналом, прошедшим обучение по подогревателям фирмы Эберспехер.

6. Не допускается проведение ремонтных работ по собственной инициативе или использование других запчастей.

7. При проведении электросварочных работ на экскаваторе следует для защиты блока управления снять плюсовой кабель с батареи и подать его на массу экскаватора.

8. Дефектные предохранители должны быть заменены предохранителями с заданными значениями.

Несоблюдение требований Технического описания жидкостного отопителя HY-DRONIC 10 (прилагается) и указаний по технике безопасности ведут к исключению ответственности со стороны фирмы.
