Масляные насосы дизеля 2Д70





 Во внутреннюю масляную систему дизеля 2Д70 входят три масляных насоса шестеренного типа: циркуляционный насос; насос для смазки дизеля, который установлен на коробке агрегатов, насос центрифуги, смонтированный на валу масляного насоса для смазки. Маслопрокачивающий насос установлен на тепловозе, приводится во вращение от электродвигателя и принадлежит к внешней масляной системе, поэтому на рис. 57 он изображен условно. Основными насосами дизеля являются насос циркуляционный и насос для смазки дизеля. Эти насосы отличаются между собой производительностью и рабочими давлениями, а конструктивно только шириной рабочих шестерен (рис. 59).

Циркуляционный насос приводится в действие от коленчатого вала через зубчатый поводок, посаженный на шлицах на валу насоса. В корпусе 5 насоса имеется расточка, в которой вращается ведомая 3 и ведущая 4 шестерни с наклонными зубьями. С торцов расточка корпуса закрыта планками 2, 6 роликовых подшипников, на которые опираются верхний и нижний валы насоса. Суммарный боковой зазор в шестернях, прижатых к одному торцу насоса, 0,25—0,6 мм. Боковые зазоры в шестернях проверяют в сближенном состоянии. С наружной стороны насос закрыт крышкой 7. Корпус, планки подшипников и

крышка стянута шпильками. При вращении шестерни масло засасывается внутрь расточки корпуса через всасывающий патрубок, заполняет пространство между зубьями и стенкой корпуса и переносится в полость нагнетания.

На ведущую шестерню 4, насаженную на верхний вал, действуют сила давления масла и сила от давления зуба на зуб. Чтобы уравновесить эти две силы, суммарно действующие на верхний вал, в торец шарикоподшипника упирается поршень 9, головка которого входит во внутреннюю расточку крышки. Масло через каналы в крышке попадает в полость над поршнем и оказывает

противодавление на ведущую шестерню. Перед постановкой на дизель основные масляные насосы обкатывают на специальном стенде по техническим условиям на
поставку насосов заводом-изготовителем.

При установке насоса на дизель до постановки зубчатой муфты контролируют соосность шейки ведущей шестерни насоса и
привода с помощью технологической втулки, надетой на шейку
шестерни насоса.

При этом ведущая шестерня масляного насоса должна проворачиваться свободно от руки. Оба масляных насоса — циркуляционный и для смазки дизеля — монтируют на коробке привода агрегатов, первый с правой стороны дизеля, второй с левой стороны, как указано на кинематической схеме и на общем виде дизеля.

Универсальные характеристики масляного насоса для смазки дизеля и циркуляционного (рис. 60) показывают изменения
расходов в функции сопротивления сети и изменения к. п. д. в
зависимости от частоты вращения ведомых валов насоса. Как

видно из универсальных характеристик, масляные насосы работают вдоль характеристики дизеля с удовлетворительными параметрами. Потребляемая мощность насоса для смазки не превышает 18 л. с., а расходуемая мощность циркуляционным насосом не превышает 30 л. с.

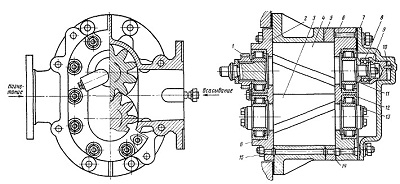

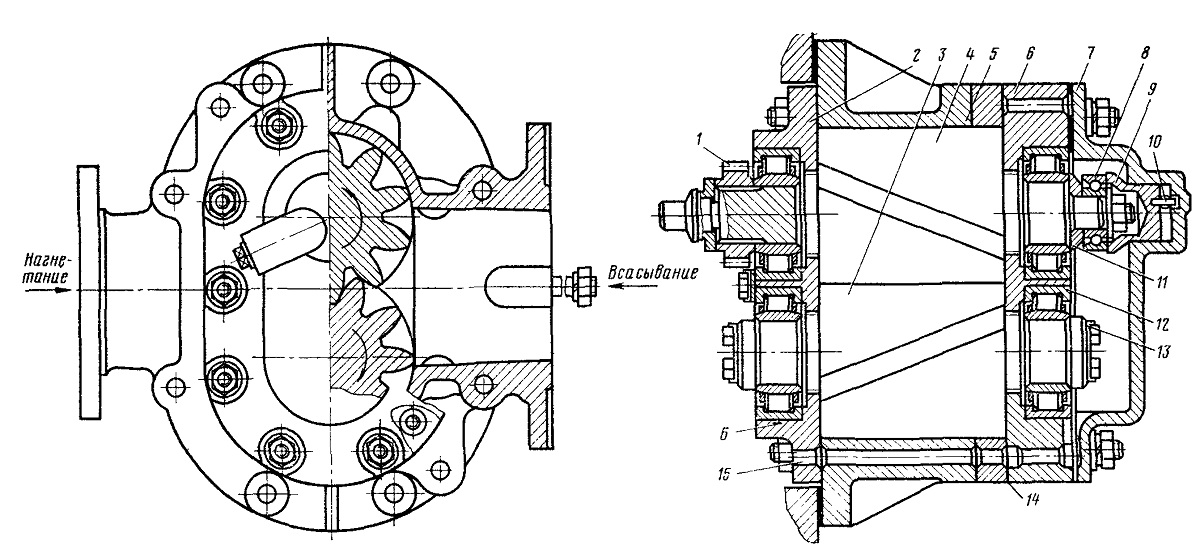

Рис. 59. Масляный насос:
1 — поводок зубчатый; 2 — планка подшипника наружная; 3 — шестерня ведомая; 4 — шестерня ведущая; 5 — корпус насоса; 6 — планка подшипников внутренняя; 7 — крышка; 8, 12 — подшипники; 9 — поршень; 10 — штифт; 11 — шайба; 13 — замок пластинчатый;
14 — шелковая нить; 15 — сливное отверстие

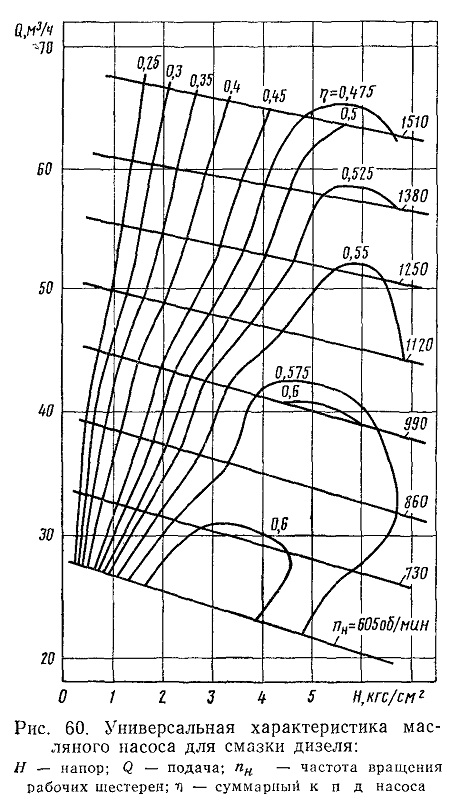

Рис. 60. Универсальная характеристика масляного насоса для смазки дизеля:
