ГЛАВА VI

ВОДЯНАЯ СИСТЕМА ОХЛАЖДЕНИЯ ДИЗЕЛЯ 2Д70

30. Характеристика водяной системы дизеля 2Д70

Дизель имеет двухконтурную систему охлаждения (рис. 62). В каждом контуре работает свой водяной насос центробежного типа. Один контур служит для охлаждения дизеля, другой для охлаждения наддувочного воздуха и теплообменников. Направление циркулирующей воды на рис. 62 обозначено стрелками. В системе охлаждения помещается 350 л воды. Водяной насос 3 обслуживает контур охлаждения цилиндров и подает горячую воду на радиаторы в тепловозе. Из этого контура отбирается часть воды для охлаждения корпуса турбокомпрессора. Водяной насос 9 подает воду для охлаждения водомасляных теплообменников и последовательно включенных холодильников наддувочного воздуха, после чего направляет поток воды к радиаторам в тепловозе.

В водяную систему охлаждения, кроме центробежных водяных насосов, входят холодильники наддувочного воздуха и раз-личная арматура и трубопроводы внутри дизельной установки (теплообменники отнесены к масляной системе).

Движение воды от нижнего водяного коллектора к верхнему коллектору через полость втулка — рубашка показано стрелками на рис. 63. После охлаждения цилиндров вода перепускается в крышку цилиндров. В каждой крышке вода омывает стенки камеры сгорания, выпускные и впускные газовые каналы, стенки стакана для форсунки и разгружает крышку от термических напряжений. Из крышки цилиндра через патрубок, установленный со стороны выпускных и всасывающих каналов, вода направляется в водяной коллектор левого и правого блоков, откуда уходит к холодильникам тепловоза.

Для охлаждения турбокомпрессора вода отбирается из правого нижнего водяного коллектора и возвращается в правый верхний коллектор. Температура воды, охлаждающей втулку цилиндра, на выходе из дизеля достигает не более 95°С. Температура воды, охлаждающей наддувочный воздух, на входе в холодильник 50°С, при выходе из холодильника 70°С. Температура воды на входе в теплообменник 62°С, на выходе 66°С.

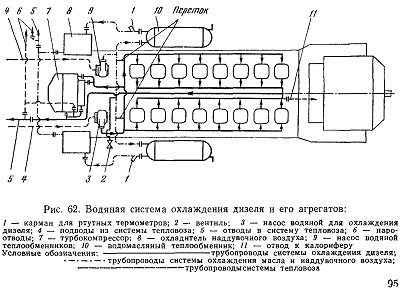

Рис. 62. Водяная система охлаждения дизеля и его агрегатов

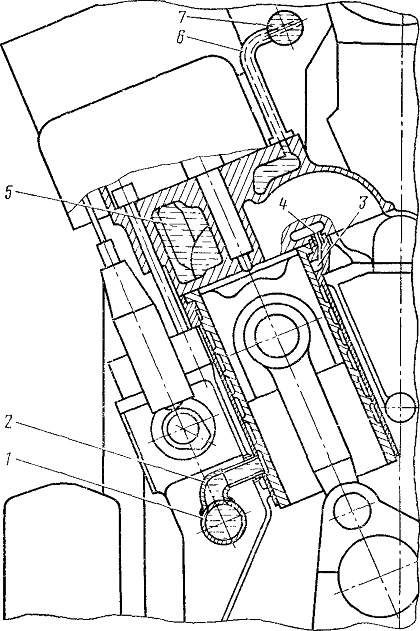

Рис. 63. Система охлаждения рабочего цилиндра и головки двигателя:
1 — водяной коллектор; 2 — патрубок подвода воды в цилиндр; 3 — полость для выхода воды из пространства между втулкой и рубашкой; 4 — трубки перепуска воды в крышку; 5 — полости охлаждения стакана форсунки и головки, 6 — трубопровод, отводящий горячую воду в коллектор, 7 — водосборник для всех рабочих цилиндров
