Клапанный механизм дизеля 2Д70

Клапанный механизм дизеля 2Д70

Впускные и выпускные клапаны закрываются и открываются клапанным механизмом, состоящим из толкателей и рычагов. Толкатели получают возвратно-поступательное движение от кулачков распределительного вала. Чугунные направляющие толкателей смонтированы в расточках блока над распределительными валами. В проушинах толкателей на пальцах с бронзовыми плавающими втулками закреплены ролики. Толкатель привода клапанов внутри имеет шаровую поверхность для упора нижней головки штанги. Штанги изготовлены из труб, в них с двух сторон запрессованы головки, шаровые поверхности которых цементированы и закалены. Движение от рычага

передается на траверсу, скользящую по направляющей, запрессованной в крышку цилиндра. Каждая траверса приводит в движение два клапана: клапаны впуска или клапаны выпуска.

Рычаги клапанного механизма (рис. 21) монтируют для каждого цилиндра в корпусе привода клапанов» установленном на крышке цилиндров. Корпус рычагов привода клапанов представляет собой литую алюминиевую коробку, открытую сверху и снизу. Внутри корпуса в бобышках сделаны расточки, в которых вращаются оси рычагов. Смазка к механизму привода клапанов поступает через канал внутри оси 14 рычагов, а оттуда распределяется по всем трущимся поверхностям.

Каждый клапан прижат к седлу двумя пружинами, которые упираются внизу в бурт направляющей клапана, запрессованной в крышку цилиндра, а вверху в тарелку, связанную со шпинделем клапана с помощью разрезанного сухаря. Для уменьшения нагрузки пружин клапана силами инерции подвижных масс на траверсе и толкателях привода клапанов монтируют дополнительные пружины. От кулачкового вала к траверсе 15 движение передается обычной системой толкателей 3 и штанг 7.

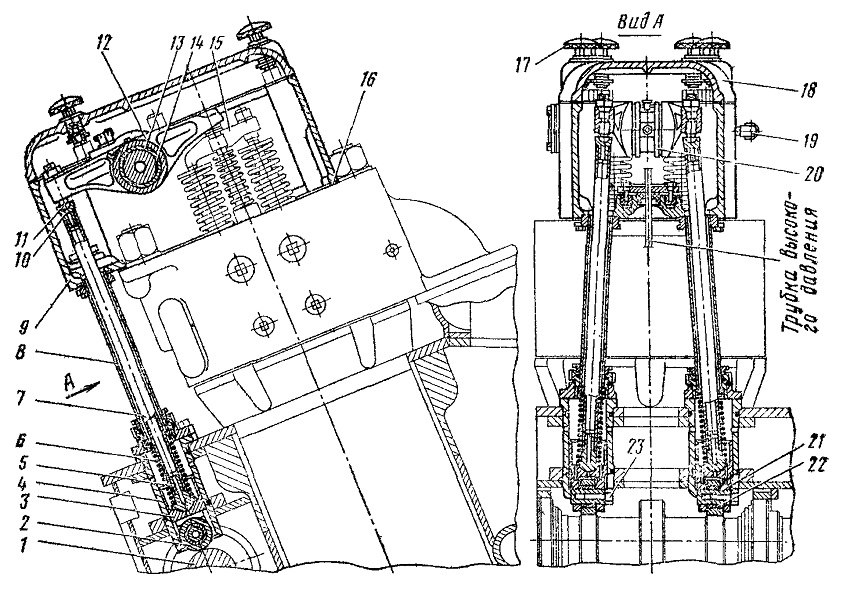

Рис. 21. Клапанный механизм:
1 — кулачок; 2 — ролик; 3 — толкатель; 4 — направляющая толкателя; 5 — нижняя головка; 6 — пружина толкателя; 7 — штанга; 8 — кожух; 9 — корпус рычагов; 10 — верхняя головка; 11 — ударник; 12 — рычаг; 13 — втулка рычага; 14 — ось рычагов: 15 — траверса; 16 — прокладка; 17 — маховичок; 18 — крышка; 19 — угольник; 20, 22 — втулки; 21 — ось; 23 — палец
