Руководство по ремонту STELS ATV 600Y LEOPARD
Содержание
1. Справочные параметры
2. Компоненты двигателя
3. Левая сторона двигателя
4. Правая сторона двигателя
5. Центральная часть двигателя
Демонтаж двигателя
Верхняя часть двигателя
Нижняя часть двигателя
Осмотр и техобслуживание компонентов двигателя
Крышка головки цилиндра
Головка цилиндра
Распредвал
Натяжитель цепи ГРМ
Цилиндр
Поршень/Коленвал
Вариатор
Подвижная половина ведущего и ведомого шкива вариатора
Ремень вариатора
Масляный насос
Механизм переключения передач
Вилка переключения передач
Барабан переключения передач
Коленвал
Приводной механизм (внутренние части)
Шайба регулировочная
Картер двигателя
Крышка ремня вариатора
Крышка генератора
Демонтаж двигателя
Нижняя часть двигателя
Верхняя часть двигателя
1. Справочные параметры.
1.1. Обороты холостого хода двигателя: 1500±150r/min (на нейтральной передаче).
1.2. Ограничитель оборотов двигателя 7200r/min.
1.3. Передаточные отношения
- передаточное отношение вариатора: 2.744～0.661
- угловой передачи: 2.27(38/19×17/15)
- передаточное отношение КПП:
L пониженная: 2.5 (40/16),
H Повышенная: 1.619(34/21)
R Реверсивная 2.00(28/16× 32/28)
1.4. Количество оборотов включения сцепления 1950±150rpm, блокировка сцепления 3900～4500r/min.
1.5. Датчик аварийной температуры двигателя температура включения 115±3°C; (замыкание) (лампа индикатора сигнализации загорится).
1.6. Объём системы смазки двигателя 3.8L. Уровень масла должен находиться между верхней и нижней риской щупа.
1.7. Характеристики термостата: температура начала открытия 60±3°C; температура при полном открытии 72±3°C;
1.8. Зазор между стержнем клапана и регулировочным винтом коромысла 0.12 – 1.18 мм на холодном двигателе.
1.9. Максимальный ток генератора при 5000rpm. - 23.2A.
Компоненты двигателя STELS ATV 600Y LEOPARD
Детали, которые приводятся ниже, можно разбирать и устанавливать на двигатель, не снимая его с рамы.
Левая сторона двигателя STELS ATV 600Y LEOPARD
Правая сторона двигателя

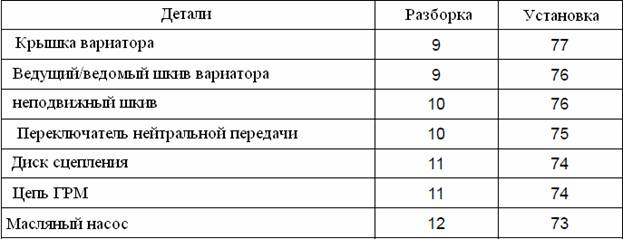

Центральная часть двигателя
Разборка двигателя STELS ATV 600Y LEOPARD
Верхняя часть двигателя
Свеча зажигания
- Выньте свечу зажигания
Инструмент: свечной ключ
Стартер
Снимите стартер
Натяжитель цепи ГРМ
Снимите с крышки болт
,
поместите отвертку
в
отверстие на конце натяжителя цепи ГРМ, вращайте ее по часовой стрелке,
чтобы затянуть пружину.
- Снимите натяжитель цепи ГРМ
- Снимите пробку регулировки клапанов
- Вращайте коленвал, пока не выровняете его с линией «TDC»
на
роторе генератора, с индексом
на
картере двигателя.
Крышка головки цилиндра.
- Снимите крышку клапанного механизма
- Снимите крышку головки цилиндра
Распредвал
- Выровняйте стопорную шайбу
- Снимите болты шестерни цепи ГРМ и стопорную шайбу
- Снимите С-образное кольцо
- Снимите распредвал и звездочку
- Снимите натяжитель цепи ГРМ, ослабив болт
Головка цилиндра
- Снимите болты и гайки головки цилиндра
- Болты с головки цилиндра следует снимать по диагонали.
- Снимите головку цилиндра.
Цилиндр
- Снимите установочные штифты и прокладки
- Снимите успокоитель цепи ГРМ
- Снимите водяной шланг/помпу
- Снимите гайки цилиндра
- Снимите цилиндр
Прим:
Следите за тем, чтобы установочные штифты ни в коем случае не упали в картер двигателя.
- Снимите установочные штифты и прокладки
Поршень
- Снимите стопорное кольцо поршневого пальца
,
снимите поршень.
Прим: поместите под поршень емкость, чтобы предотвратить попадания стопорного кольца поршневого пальца в картер двигателя.
Нижняя часть двигателя
Масляный фильтр
- С помощью специального инструмента снимите масляный фильтр.
Помпа
- Снимите помпу
Ручной стартер
- Снимите 3 болта ручного стартера
Шайба храповая механизма ручного запуска
С помощью специального инструмента снимите гайку шайбы храповой механизма ручного запуска.
Снимите шайбу храповую механизма ручного запуска.
Крышка магнето
- Снимите крышку магнето
Ведомая шестерня стартера/шестерня холостого хода
Механизм переключения передач STELS ATV 600Y LEOPARD
- Снимите вал механизма переключения передач
и
ведомую шестерню барабана механизма переключения передач
.
Магнето
- С помощью гаечного ключа снимите болт с ротора магнето.
- С помощью специнструмента снимите ротор магнето.
- Снимите ключ
- Снимите ведомую шестерню стартера
Ведущая/ведомая шестерни помпы
- Снимите упорные кольца, затем снимите ведомую/ведущую шестерни помпы.
Снимите палец
и
палец
.
Крышка вариатора STELS ATV 600Y LEOPARD
- Снимите крышку вариатора
Подвижная половина ведущего шкива вариатора
- С помощью специнструмента снимите подвижную половину ведущего шкива вариатора.
- Снимите подвижную половину ведущего шкива вариатора
- Снимите ось ведущего шкива вариатора
- Снимите подвижную часть вариатора
Неподвижная половина ведущего шкива вариатора
- Снимите неподвижную половину ведущего шкива вариатора
Втулка сцепления STELS ATV 600Y LEOPARD
- Снимите втулку сцепления
- Снимите крышку вариатора
и
вал крышки вариатора
.
Переключатель нейтрали STELS ATV 600Y LEOPARD
- Снимите переключатель нейтрали
- Снимите пружины и пальцы
- Снимите штуцер сапуна
- Снимите крышку выходного вала
- Снимите муфту обгонную сцепления
Диск сцепления STELS ATV 600Y LEOPARD
- С помощью специнструмента снимите гайку диска сцепления.
- Снимите диск сцепления.
Внимание: у гайки диска сцепления левосторонняя резьба.
Цепь ГРМ
- Снимите цепь ГРМ
Снимите болт ведущей шестерни масляного насоса так, как показано на фото.
- Снимите шайбу и ведущую шестерню маслонасоса.
- Снимите палец
и
прокладку
.
