Для замены ламп стоп-сигнала/ заднего габаритного огня и заднего указателя поворота, установленных в наружной секции заднего фонаря, выполните следующие опе­рации.

1.       Снимите наружную секцию заднего фонаря и отведите ее от кузова на длину подсоединенных проводов (см. «Замена заднего фонаря», с. 227).





2.  Поверните патрон лампы стоп-сигнала/ заднего габаритного огня против часовой стрелки...





3.  ...и извлеките патрон с лампой из кор­пуса наружной секции фонаря.





4.  Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.





5.  Установите новую лампу в патрон, а па­трон в наружную секцию заднего фонаря.





6.  Аналогично замените лампу заднего указателя поворота.

Для замены ламп стоп-сигнала/ заднего габаритного огня и противотуманного света, установленных во внутренней секции заднего фонаря, выполните следующие опе­рации.

1.    Откройте дверь задка.

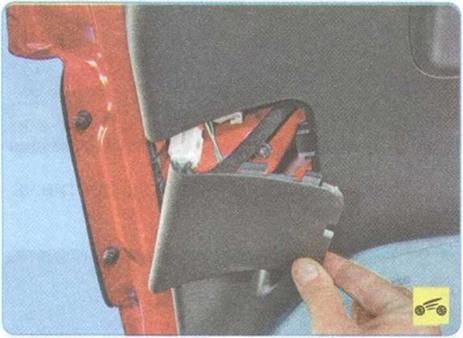

2.    Подденьте край лючка в обивке двери задка...





3.     ...и снимите лючок.

ПРИМЕЧАНИЕ___________________

Для наглядности последующие операции по­казаны на снятой внутренней секции заднего фонаря.

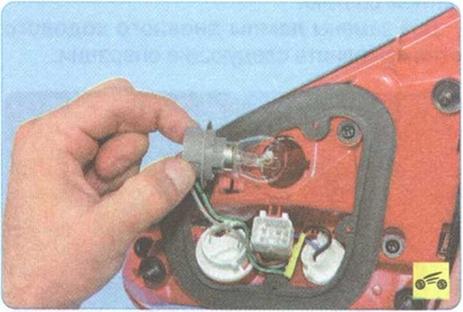

4.    Поверните патрон лампы стоп-сигнала/ заднего габаритного огня против часовой стрелки...





5.    ...и извлеките патрон с лампой из кор­пуса фонаря.

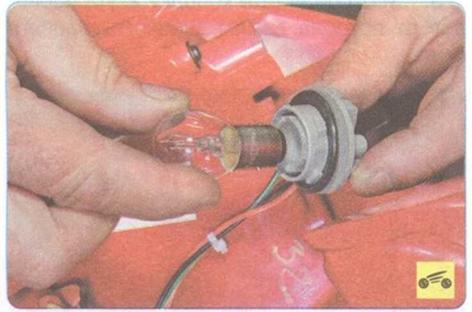

6.    Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.





7.    Установите новую лампу в порядке, об­ратном снятию.





8.    Аналогично замените лампу противо­туманного света.
