Для замены лампы габаритного огня выполните следующее.

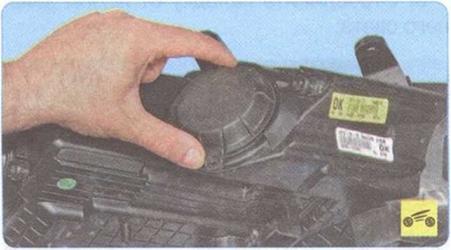

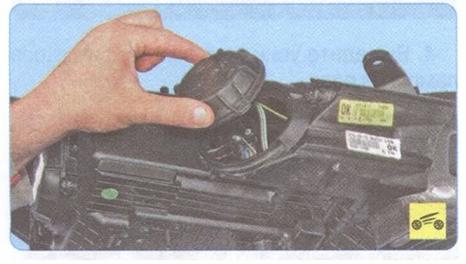

2.   ...и снимите крышку ламп дальнего све­та, освещения поворота и габаритного огня.

ПРИМЕЧАНИЕ

Для наглядности операции показаны на сня­той блок-фаре.

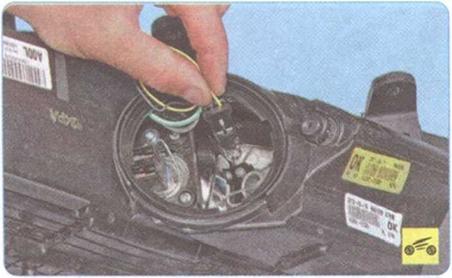

3.   Извлеките патрон лампы габаритного огня из отверстия в отражателе.



4.   Извлеките лампу из патрона.

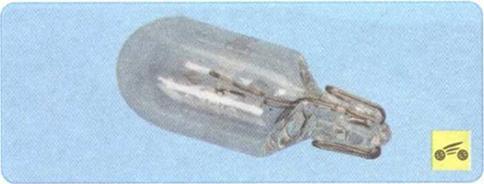

5.    Вставьте в патрон новую бесцокольную лампу и установите патрон в отражатель блок-фары.



Для замены лампы переднего указателя поворота выполните следующие операции.





1.    Поверните патрон лампы указателя по­ворота против часовой стрелки до совме­щения выступов патрона с прорезями в корпусе блок-фары...





2.            ...и извлеките патрон с лампой из блок-фары.

ПРИМЕЧАНИЕ

Для наглядности операции показаны на снятой блок-фаре.





3.     Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.

4.     Установите новую лампу в патрон, а па­трон в блок-фару.

Для замены лампы бокового фонаря указателя поворота выполните следую­щие операции.

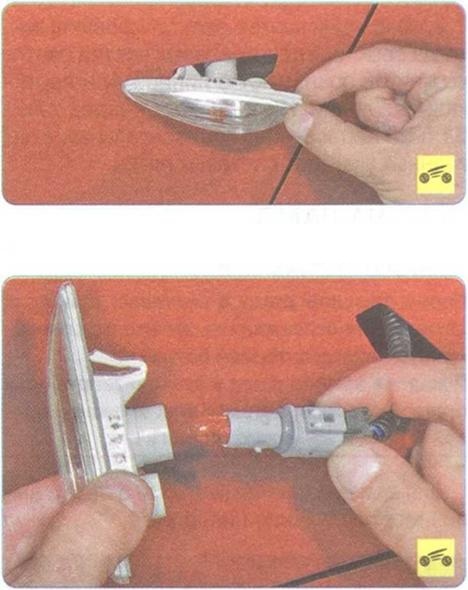

1. Сдвиньте фонарь указателя поворота вперед по направлению движения автомо­биля...





3.         Поверните патрон против часовой стрелки и извлеките его из фонаря указате­ля поворота.





4.     Извлеките бесцокольную лампу из па­трона.





5.     Вставьте новую лампу в патрон, а па­трон в корпус указателя поворота.

6.     Установите боковой фонарь указателя поворота в порядке, обратном снятию.
