Киа Сид (2012+). ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар прово­дите на снаряженном автомобиле (с полно­стью заправленным топливным баком, ком­плектом инструментов и запасным колесом). Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновы- ми лампами накаливания.

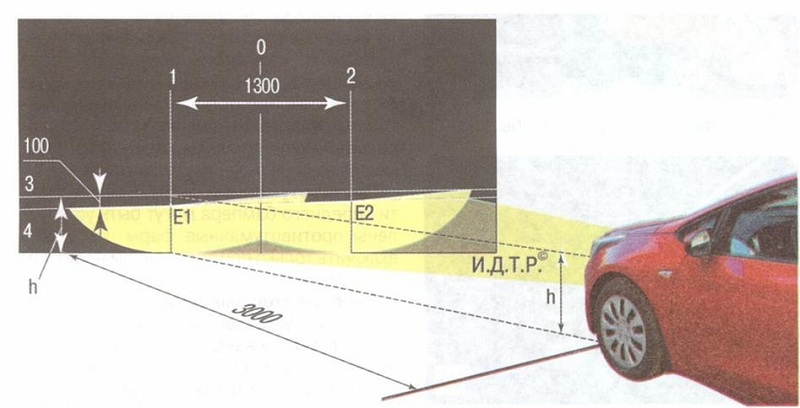

Рис. 10.5. Регулировка света фар





Для регулировки света фар с газоразрядными лампами обра­щайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуются: отвертка с кресто­образным лезвием, ключ «на 8».

1.     Предварительно проверьте и при не­обходимости доведите до нормы давление воздуха в шинах.

2.     Установите автомобиль перпендику­лярно гладкой стене на расстоянии 10 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показа­но на рис. 10.5. Продольная плоскость сим­метрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3.     Измерьте на вашем автомобиле высо­ту центров фар от земли. Это будет рассто­яние h (680 мм) на экране.

4.     Установите регулятор электрокоррек­тора света фар на панели приборов в поло­жение, соответствующее нагрузке автомо­биля с одним водителем.

5.     Включите ближний свет.

6.     Рекомендуется регулировать направле­ние светового пятна для каждой фары в от­дельности. Вторую фару во время регули­ровки закройте непрозрачным материалом.

ПРИМЕЧАНИЕ

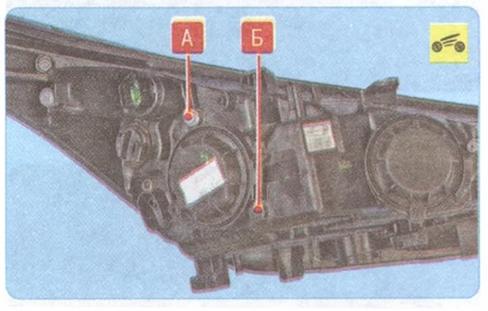

Так расположены винты регулировки света фар по горизонтали д и вертикали б- Показа­но на левой блок-фаре, снятой с автомобиля.

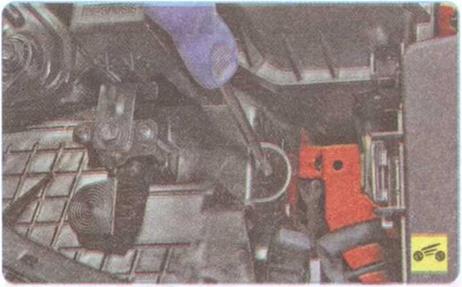

7.      Откройте капот и, вращая регулиро­вочные винты, отрегулируйте (если распо­ложение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали...





9. Фары считаются отрегулированными, когда верхние границы левых частей свето­вых пятен совпадают с линией 4, а верти­кальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и на­клонных участков световых пятен.
