ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ ТРАКТОРОВ БЕЛАРУС-112Н И БЕЛАРУС-132Н

Расположение органов управления и приборов показано на рисунках 2, 4, 5.

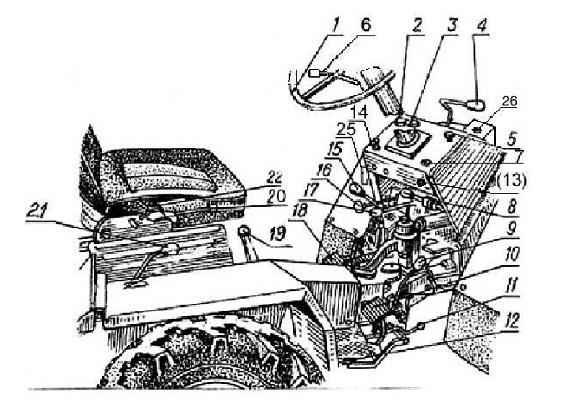

Рисунок 2 - Органы управления и приборы
1 - рулевое колесо;

2 - контрольная лампа дальнего света с рассеивателем синего цвета;

3 - контрольная лампа указателей поворотов с рассеивателем зеленого цвета;

4 - рычаг переключения передач. Схема переключения показана на рисунке 3;

5 - кнопка включения электростартера;

6 - подрулевой переключатель света, поворотов, включатель сигналов (звукового и светом);

7 - выключатель зажигания;

8 - рычаг включения реверса. Имеет три положения:

- верхнее - включаются четыре передачи переднего хода,

- среднее - нейтральное положение,

- нижнее - включаются три передачи заднего хода;

9 - рычаг ручного управления подачей топлива;

10 - педаль управления тормозом. При нажатии на педаль тормоз включается;

11 - рычаг - защелка стояночного тормоза;

12 - педаль ножного управления подачей топлива;

13 - ручка управления воздушной заслонкой;

14 - центральный переключатель. Имеет три положения:

- I - выключено,

- II - включены габаритные огни, фонарь освещения номерного знака,

- III - включены фары, габаритные огни, фонарь освещения номерного знака;

15 - рычаг управления распределителем гидросистемы навески.

Имеет положения:

- нижнее - " подъем " (нефиксированное положение),

- верхнее - " опускание " (фиксированное положение),

- среднее - нейтраль;

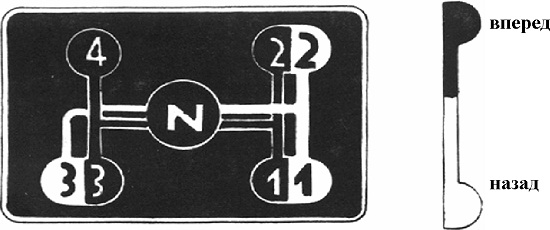

Рисунок 3 - Схема переключения передач и рычага реверса

При работе на тракторе с управлением от гидрораспределителя Р 16.1 (однопозиционный) и невозвращением рукоятки из положения " Подъем" автоматически (рукоятка находится в нижнем положении) необходимо при достижении необходимой высоты агрегатируемого орудия, рукоятку управления из положения "Подъем" возвращать принудительно в положение " Нейтраль".

16 - рычаг полуавтоматической блокировки переднего моста. Для выключения блокировки потяните рычаг "на себя" и установите на фиксатор. При установке рычага в переднее положение блокировка включена;

17 - рычаг управления приводом ВОМ. Имеет три положения:

- верхнее - " включен зависимый ВОМ",

- нижнее - " включен синхронный ВОМ",

- среднее - нейтральное положение;

18 - педаль управления муфтой сцепления;

19 - рычаг управления приводом заднего моста. При переднем положении рычага задний мост включен, при заднем - отключен.

При включении привода заднего моста предварительно необходимо рычаг 17 (рычаг управления приводом ВОМ) установить в положение "включен синхронный ВОМ".

20 - рычаг блокировки механизма перемещения сиденья. При переводе рычага влево (по ходу трактора) сиденье можно перемещать вперед или назад;

21 - рычаг переключения оборотов ВОМ. Имеет два положения:

- заднее - ВОМ включен соответственно на 1200 об/мин или 4,87 об/м пути,

- среднее положение - нейтральное;

22 - фиксатор механизма наклона спинки сиденья;

23 - валик включения насоса гидросистемы. Имеет два положения:

"насос включен" - при повороте валика до упора по часовой стрелке;

"насос выключен" - при повороте валика до упора против часовой стрелки. Для переключения валика предварительно необходимо отпустить болт " а", после переключения завернуть болт до отказа;

24 - рукоятка регулировки длины раскоса навески;

25 - выключатель массы;

26 - батарея аккумуляторная.

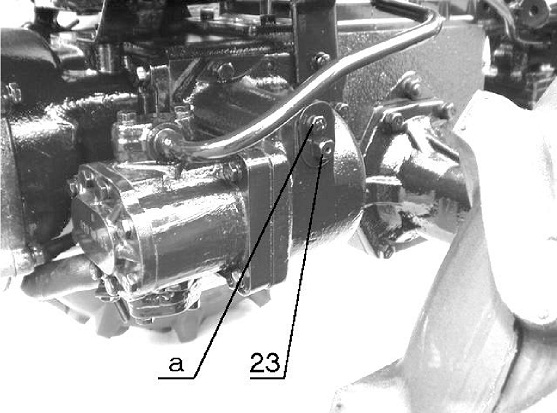

Рисунок 4 - Валик включения насоса гидросистемы а - болт крепления стопорной планки

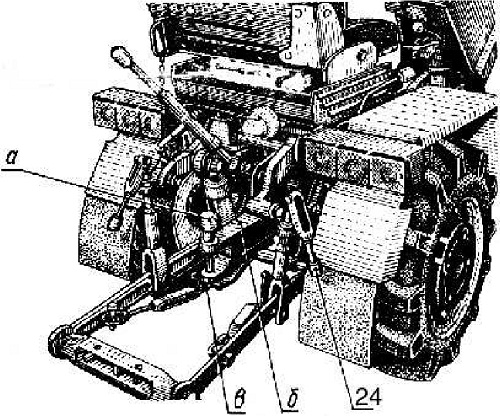

Рисунок 5 - Вид трактора сзади а - палец; б - вилка; в - шплинт
