Схема электрооборудования мини-тракторов Беларус-112Н; Беларус-132Н

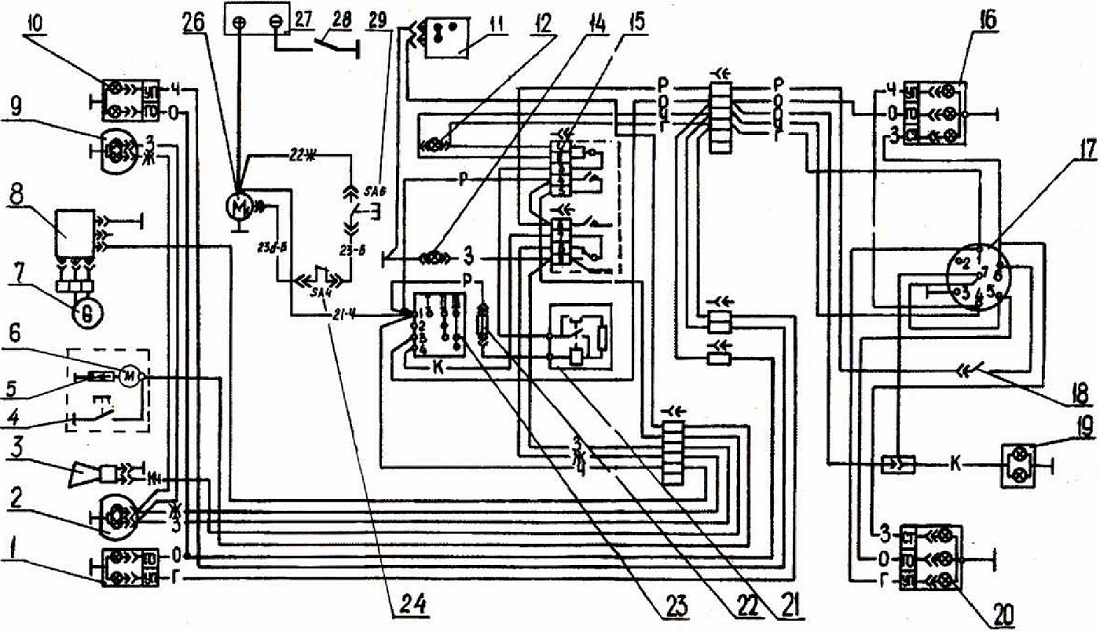

Рисунок 14 Схема электрооборудования мини-тракторов
Беларус-112Н; Беларус-132Н 1, 10 - фонарь передний; 2, 9 - фара; 3 -
сигнал звуковой; 4 - кнопка "Стоп"; 5 - свеча зажигания;
6 - магнето; 7 - генератор; 8 - блок полупроводниковый выпрямительный;
11 - выключатель зажигания; 12 - контрольная лампа указателей поворота;
14 - контрольная лампа дальнего света;
15 - переключатель подрулевой; 16, 20 - фонарь задний; 17 - розетка
штепсельная; 18 - выключатель стоп-сигнала; 19 - фонарь освещения
номерного знака; 21 - прерыватель указателей поворотов; 22 -
предохранитель 6А; 23 - центральный переключатель; 24 - выключатель
блокировки;
26 - электростартер; 27 - аккумуляторная батарея; 28 - выключатель
массы; 29 - кнопка "Пуск"
