113

4.13 Возможность установки фронтального погрузчика



4.13.1 Общие сведения



При  выборе,  покупке  и  монтаже  монтируемых  фронтальных  погрузчиков  (да-

лее по тексту – погрузчиков) должны быть учтены условия, изложенные в настоящем

руководстве эксплуатации трактора, в том числе, в таблице 4.10.



Таблица 4.10 – Правила использования трактора с погрузчиком



Наименование

показателя (характеристики)

Значение показателя

(характеристики)

Типоразмер  шин  колес  тракторов,  на  ко-

торых возможна установка погрузчика

360/70R24 – передние, 18.4R34 – задние

(т.  е.  шины  основной  комплектации  или  ана-

логичные им импортные шины)

Давление в шинах колес трактора

Внутреннее  давление  в  шинах  колес  уста-

навливайте как давление как для скорости 30

км/ч

1800

Колея колес трактора, м:

- для передних колес, не менее



- для задних колес, не менее

2100

37,0

Допустимая  нагрузка  на  ось  трактора  (с

учетом  массы  трактора  и  погрузчика),  кН,

не более:

- для передней оси;

- для задней оси

53,0

Масса трактора с установленным погруз-

чиком кг, не более



7000

Толкающее усилие в режиме резания, кН,

не более



18,0

Защита от перегрузки в режиме резания

Автоматическая защита в конструкции по-

грузчика



6

12

Скорость движения трактора с установ-

ленным погрузчиком, км/ч, не более:



- рабочая с грузом;

- рабочая без груза;

- транспортная;

20

Балластировка  трактора  при  установлен-

ном погрузчике (при необходимости)

1. Балласт – на заднем навесном устройстве.

2. Водный раствор в задних шинах колес.

Места крепления погрузчика на тракторе:

Передний брус, лонжероны, корпус муфты

сцепления, рукава полуосей, корпус заднего

моста

Ежесменный контроль

(контролируемые  параметры,  дополни-

тельно  к  операциям  ЕТО,  перечисленным

в  руководствах  по  эксплуатации  трактора

и погрузчика)

1.  Степень  затяжки  крепежных  элементов

монтажной рамы погрузчика и колес трактора.



2. Давление в шинах колес трактора

Подсоединение гидросистемы погрузчика

Гидровыводы трактора

Рекомендуемое  давление  настройки  пре-

дохранительного  клапана  (при  наличии

автономного

гидрораспределителя

из

комплекта  погрузчика)  гидросистемы  по-

грузчика, Мпа, не более

17,0



ВНИМАНИЕ:  ГРУЗОПОДЪЕМНОСТЬ  ПОГРУЗЧИКА  ЗАВИСИТ  ОТ  ВЫЛЕТА  И

КОНСТРУКЦИИ  РАБОЧИХ  ОРГАНОВ  ПОГРУЗЧИКА,  ХАРАКТЕРИСТИК  ПОДНИ-

МАЕМОГО ГРУЗА!



ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ С ПОГРУЗЧИКОМ ТРАКТОРА БЕЗ КАБИ-

НЫ  ИЛИ  ТЕНТА-КАРКАСА;  БЕЗ  СИСТЕМЫ  ОГРАНИЧЕНИЯ  НЕПРОИЗВОЛЬНОГО

ДВИЖЕНИЯ  (РЕМНЕЙ  БЕЗОПАСНОСТИ),  А  ТАКЖЕ  В  КОМПЛЕКТАЦИИ  С  ПЕРЕД-

НИМИ И ЗАДНИМИ ШИНАМИ НЕ ОСНОВНОЙ КОМПЛЕКТАЦИИ.



114

Для установки комплекта погрузочного оборудования используются отверстия

переднего  бруса,  лонжеронов  и  корпуса  муфты  сцепления  трактора.  С  целью  раз-

грузки  полурамы  и  корпуса  муфты  сцепления  трактора  используют  регулируемые

штанги или другие конструктивные элементы, соединенные с рукавами задних полу-

осей  заднего  моста,  которые  передают  часть  толкающего  усилия  на  задний  мост

трактора. Для обеспечения жесткости желательно, чтобы правая и левая части мон-

тажной рамы погрузчика были жестко соединены между собой.

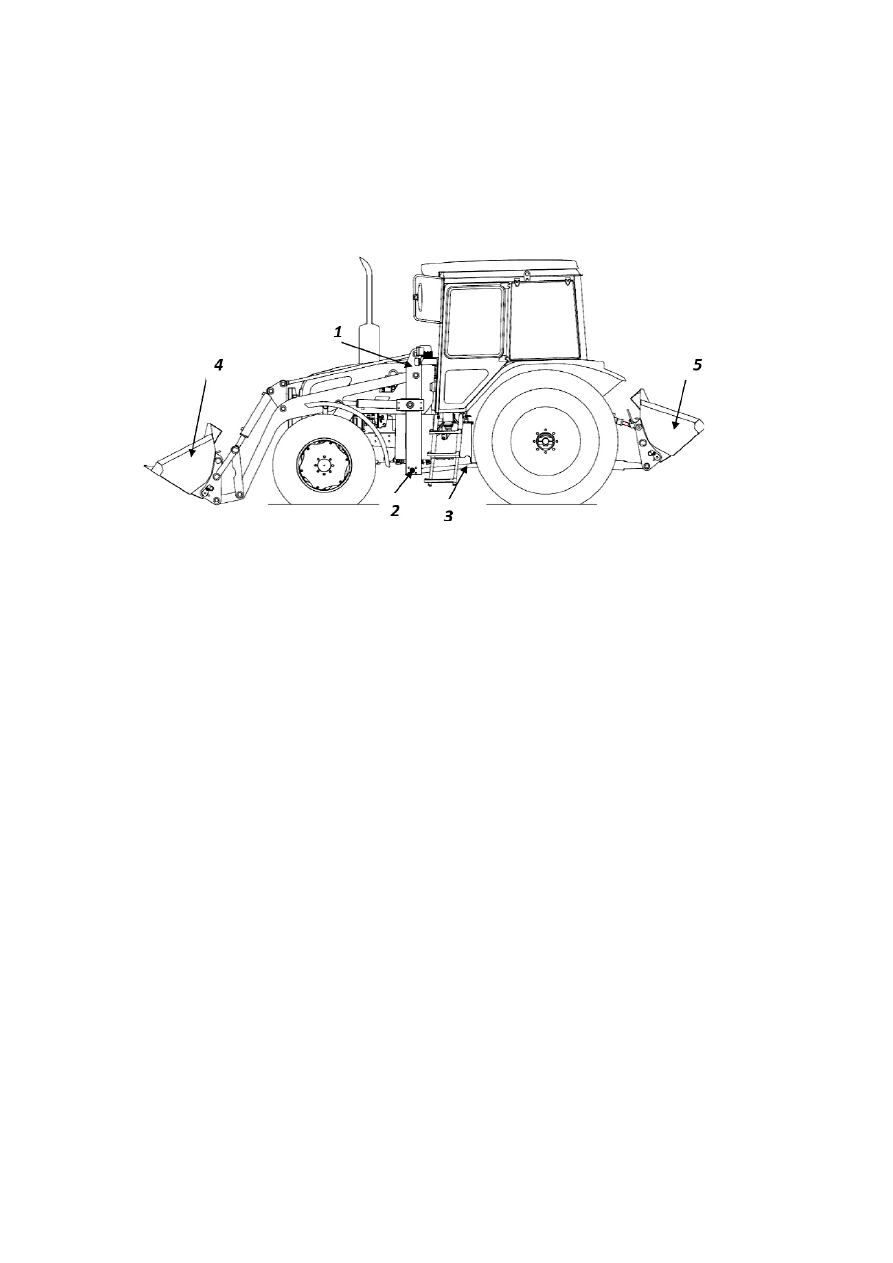

Схема установки погрузчика представлена на рисунке 4.13.1.







 1

–

комплект  погрузочного  оборудования  для  трактора; 2 – поперечная

связка рамы погрузчика; 3 – тяга толкающая; 4 – ковш погрузчика; 5 – задний балла-

стный груз.



Рисунок 4.13.1 – Схема установки погрузчика



Для  обеспечения  достаточного  тягового  усилия,  реализуемого  задними  коле-

сами  трактора,  необходимо  создать  достаточную  нагрузку  на  задний  мост,  которая

должна быть не менее 60 % эксплуатационной массы трактора с учетом массы уста-

новленного погрузчика.

Правильное соотношение нагрузки на мосты трактора может быть достигнуто

балластировкой заднего моста с помощью грузов, раствора, заливаемого в шины ко-

лес, заднего противовеса (навесного ковша с балластным грузом), присоединенного

к заднему навесному устройству.



ВНИМАНИЕ: В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ ПОГРУЗЧИКА, ПРЕДНА-

ЗНАЧЕННОЙ  ДЛЯ  ПОТРЕБИТЕЛЯ,  ДОЛЖЕН  БЫТЬ  ИЗЛОЖЕН  ПОРЯДОК  МОНТА-

ЖА  ПОГРУЗЧИКА  С  ИЛЛЮСТРАЦИЯМИ,  В  ТОМ  ЧИСЛЕ  ДАННЫЕ  ПО  ПЕРЕНОСУ

ИЛИ ДЕМОНТАЖУ ЭЛЕМЕНТОВ ТРАКТОРА.



В конструкции погрузчика должны быть предусмотрены предохранительные и

блокировочные  устройства  (быстросоединяемые  разрывные  муфты,  замедлитель-

ные клапаны, ограничители грузоподъемности и другое), исключающие несовмести-

мое  движение  механизмов,  перегрузки  и  поломки  в  работе  при  превышении  допус-

тимых величин давления в гидросистеме, номинальной грузоподъемности или тяго-

вого усилия.

В  режиме  резания  грунта  следует  обеспечить  защиту  ходовой  системы  трак-

тора  и  погрузчика  от  перегрузки.  Одним  из  вариантов  может  быть  опрокидывание

рабочего органа погрузчика (ковша и т. д), за счет срабатывания специального кла-

пана, встроенного в гидросистему погрузчика.

Во избежание поломок в конструкции погрузчика с целью ограничения  скоро-

сти опускания погрузчика должны быть замедлительные клапаны в полости подъема

гидроцилиндров погрузчика.

Конструкция погрузчика должна обеспечивать возможность фиксации рабочих

органов в транспортном положении.



115

С  целью  исключения  касания  и  (или)  повреждения  трактора  и  погрузчика  мини-

мальные  расстояния  между  неподвижными  элементами  трактора  и  присоединяемых  к

нему элементов погрузчика должны быть не менее 0,1 м, подвижными – не менее 0,15 м.

На  погрузчике  должны  быть  нанесены  знак  «Ограничение  максимальной  ско-

рости», а также необходимые предупредительные надписи, например: «Зафиксиро-

вать».  На  рабочем  оборудовании  погрузчика  должны  быть  указаны  на  видных  мес-

тах предельные значения грузоподъемности.



ВНИМАНИЕ:  ДОПУСКАЕТСЯ  УСТАНОВКА  НА  ТРАКТОРЫ  «БЕЛАРУС-922.5»

МОНТИРУЕМЫХ  ФРОНТАЛЬНЫХ  ПОГРУЗЧИКОВ  РАЗЛИЧНЫХ  ПРОИЗВОДИТЕ-

ЛЕЙ,  ЕСЛИ  ЭТО  ПРЕДУСМОТРЕНО  ТЕХНИЧЕСКОЙ  ДОКУМЕНТАЦИЕЙ  НА  ДАН-

НЫЕ ПОГРУЗЧИКИ!



ВНИМАНИЕ:  ФРОНТАЛЬНЫЕ  ПОГРУЗЧИКИ,  НЕ  ПРЕДНАЗНАЧЕННЫЕ  ДЛЯ

ПРИМЕНЕНИЯ СОВМЕСТНО С ТРАКТОРАМИ «БЕЛАРУС-922.5», УСТАНАВЛИВАТЬ

НА ТРАКТОРЫ ЗАПРЕЩАЕТСЯ!



В зависимости от установленного сменного рабочего оборудования возможны

два режима работы погрузчика – «Погрузчик» и «Бульдозер».



ВНИМАНИЕ:  ОБЕСПЕЧЕНИЕ  ПОТРЕБИТЕЛЯ  ВСЕМИ  ВИДАМИ  НЕОБХОДИ-

МОЙ  ТЕХНИЧЕСКОЙ  ДОКУМЕНТАЦИИ,  В  ТОМ  ЧИСЛЕ  ПОТВЕРЖДЕНИЕ  ВОЗ-

МОЖНОСТЬ АГРЕГАТИРОВАНИЯ ПОГРУЗЧИКА С ТРАКТОРОМ «БЕЛАРУС-922.5»,

ВХОДИТ В ФУНКЦИИ ИЗГОТОВИТЕЛЯ ПОГРУЗЧИКА!



 4.13.2

Меры безопасности при эксплуатации трактора «БЕЛАРУС-922.5» с ус-

тановленным погрузчиком

При работе с погрузчиком необходимо ежесменно проверять степень затяжки

крепежных элементов монтажной рамы погрузчика и колес трактора, давление в ши-

нах колес.

При работе с погрузчиком соблюдайте требования безопасности, перечислен-

ные в подразделе 3.3 «Меры безопасности при работе трактора».

Кроме того, при работе с погрузчиком запрещается:

- поднимать груз большей массы, чем указано в РЭ погрузчика;

- наполнять ковш с разгона, работать на мягких грунтах;

- выносить ковш за бровку откоса при сбрасывании грунта под откос (во избе-

жание сползания трактора);

- транспортировать груз в ковше при максимальном вылете стрелы;

- работать с трещинами на ободьях и с поврежденными шинами трактора, до-

ходящими до корда или сквозными;

- оператору оставлять трактор, когда груз поднят;

- с заглубленными рабочими органами  производить повороты и развороты, а

также движение задним ходом;

- работать с неисправным освещением, сигнализацией, рулевым управлением

и тормозами;

- производить работы в ночное время при неисправном электрооборудовании

и недостаточном освещении места работ,

- поднимать с помощью погрузчика людей;

- поднимать и перемещать грузы погрузчиком, если в опасной зоне находятся

люди (границы опасной зоны вблизи движущихся частей и рабочих органов погруз-

чика определяется расстоянием в пределах 5 м, если другие повышенные требова-

ния отсутствуют в паспорте или инструкции завода-изготовителя);

- производить техническое обслуживание трактора при поднятой стреле погрузчика;

- производить погрузочно-разгрузочные работы под линиями электропередач;

- переносить ковш погрузчика над кабиной автомобиля.



ВНИМАНИЕ: ДЛЯ ПОВЫШЕНИЯ ПРОДОЛЬНОЙ УСТОЙЧИВОСТИ И УМЕНЬШЕ-

НИЯ  НАГРУЗКИ  НА  ПЕРЕДНЮЮ  ОСЬ,  ТРАКТОР  В  АГРЕГАТЕ  С  ПОГРУЗЧИКОМ  МО-

ЖЕТ БЫТЬ УКОМПЛЕКТОВАН ЗАДНИМИ НАВЕСНЫМИ БАЛЛАСТНЫМИ ГРУЗАМИ!



116

ЗАПРЕЩАЕТСЯ РАБОТА С ПОГРУЗЧИКОМ НА УКЛОНАХ БОЛЕЕ 8 ГРАДУСОВ.



Педали  управления  рабочими  тормозами  трактора  при  работе  с  погрузчиком

должны быть всегда сблокированы.

Необходимо  избегать  резкого  трогания  с  места,  резкого  торможения,  крутых

поворотов и долговременного буксования колес при работе трактора с погрузчиком.

При  перемещении  трактора  с  погрузчиком  по  дорогам  общего  пользования

должны быть соблюдены правила дорожного движения.

Перед началом движения по дорогам общественной сети погрузчик поднять в

транспортное положение и зафиксировать.

Существует  опасность  непредусмотренного  опускания  погрузчика.  В  связи  с

этим  после  окончания  работы  с  погрузчиком,  прежде  чем  покинуть  трактор,  погруз-

чик необходимо опустить в крайнее нижнее положение, а рычаги управления гидро-

механизмами погрузчика зафиксировать.

Установку  и  снятие  погрузчика  производить  только  на  ровной  площадке  с

твердым покрытием.

Оператору трактора с погрузчиком, корпус которого оказался под напряжени-

ем,  необходимо  опустить  рабочий  орган  в  крайнее  нижнее  положение,  остановить
двигатель, выключить АКБ и немедленно покинуть кабину погрузчика, не соприкаса-

ясь с металлическими частями корпуса погрузчика.

Перед  началом  погрузочно-разгрузочных  работ  оператор  должен  предвари-

тельно ознакомиться с местом работы, а также правилами и приемами работ в зави-
симости от конкретных условий.

Не допускается передавать управление трактора с погрузчиком посторонним лицам.

Прежде чем начать движение или включить обратный ход, необходимо подать

сигнал и убедиться в отсутствии людей в зоне работы погрузчика.

Быть  осторожным  при  движении  по  территории  предприятия  (максимальная

скорость должна быть установлена стандартами предприятия).

При движении трактора с погрузчиком наблюдать за верхними препятствиями

(проводами, трубами, арками и т.д.).

При заполнении ковша погрузчика необходимо избегать ударов о препятствия,

скрытые под грузом.

Забор  кусковых  материалов  производить  путем  медленного  врезания  в  шта-

бель и одновременного поворота ковша погрузчика.



Оператор  не  должен  начинать  работу  по  перемещению  грузов  в  следующих

случаях:

- если неизвестна масса груза;
-  недостаточное  освещение  рабочей  зоны,  плохая  видимость  перемещаемых

грузов;

-  территория  рабочей  площадки,  на  которой  должен  работать  погрузчик,  не

имеет доброкачественного твердого и гладкого покрытия (асфальт, бетон, брусчатка
и т.д.), в зимнее время территория не очищена от снега и льда, не посыпана песком

или специальной смесью при гололеде;

- уклон рабочей площадки, на которой должен работать погрузчик, превышает

8 градусов.



Работу погрузчика прекратить в следующих случаях:

- прокола шины или недостаточного давления в ней;

-  обнаружения  неисправности  в  рулевом  управлении,  гидравлической  систе-

ме, тормозах;

-  наличия  посторонних  шумов  и  стуков  в  двигателе,  ходовой  части,  рабочих

органах погрузчика.
