4.8 Определение возможности применения ВОМ и карданных валов



В  целях  исключения  поломок  ВОМ  и  ВПМ  в  ряде  сельскохозяйственных  ма-

шин с активными рабочими органами (почвообрабатывающие фрезы, кормоубороч-

ные комбайны, косилки, кормораздатчики, пресс-подборщики и другие) применяются

механические предохранительные муфты.

Функциональное  назначение  предохранительной  муфты - автоматическое

прекращение  передачи  или  ограничение  величины  передаваемого  крутящего  мо-

мента от ВОМ к ВПМ при перегрузках, вызванных большими пусковыми моментами,

перегрузкой (блокировок) рабочих органов и пульсацией нагрузок на приводе ВПМ.



ВНИМАНИЕ:  МОМЕНТ  СРАБАТЫВАНИЯ  ПРЕДОХРАНИТЕЛЬНОЙ  МУФТЫ

АГРЕГАТИРУЕМОЙ  МАШИНЫ  ДОЛЖЕН  БЫТЬ  БОЛЬШЕ  НОМИНАЛЬНОГО  РАБО-

ЧЕГО МОМЕНТА, ДЛИТЕЛЬНО ДЕЙСТВУЮЩЕГО В ПРИВОДЕ МАШИНЫ, НО ВСЕ-

ГДА  РАВЕН  ИЛИ  МЕНЬШЕ  МАКСИМАЛЬНО  ДОПУСТИМОГО  МОМЕНТА  НА  ВОМ

ТРАКТОРА! ЕСЛИ МОМЕНТ СРАБАТЫВАНИЯ МУФТЫ МАШИНЫ БОЛЬШЕ ДОПУС-

ТИМОГО МОМЕНТА ДЛЯ ВОМ ТРАКТОРА, ТО ТАКУЮ МАШИНУ НЕЛЬЗЯ АГРЕГА-

ТИРОВАТЬ С ТРАКТОРОМ.



Предохранительные  муфты  бывают  кулачковые,  фрикционные,  дисковые  и

подразделяются на два основных типа – с разрушаемыми и неразрушаемыми рабо-

чими  элементами. Муфты с разрушаемым элементом применяют для предохранения

от маловероятных перегрузок.



ВНИМАНИЕ:  ПРИМЕНЯТЬ  ДЛЯ  АГРЕГАТИРОВАНИЯ  МАШИН  КАРДАННЫЕ

ВАЛЫ  С  ПРЕДОХРАНИТЕЛЬНЫМИ  МУФТАМИ  С  РАЗРУШАЕМЫМ  ЭЛЕМЕНТОМ  НА

ТРАКТОРАХ «БЕЛАРУС-922.5» НЕ РЕКОМЕНДУЕТСЯ!



В ряде сельскохозяйственных машин применяются обгонные муфты. Обгонные

муфты (свободного хода) автоматически замыкаются при одном направлении враще-

ния  и  размыкаются – при  противоположном.  Обгонные  муфты  обеспечивают  работу

машин  с  повышенным  моментом  инерции  вращающихся  масс  машины,  чтобы  избе-

жать поломок привода в момент выключения ВОМ.

Существуют  также  комбинированные  предохранительные  муфты.  Комбиниро-

ванная  предохранительная  муфта – это  такая  предохранительная  муфта,  конструк-

тивно скомбинированная с муфтой другого вида, например с муфтой свободного хода.



ВНИМАНИЕ: ПРОИЗВОДИТЕЛЬ МАШИНЫ С КАРДАННЫМ ПРИВОДОМ ОТ ВОМ

ТРАКТОРА ДОЛЖЕН ЗАРАНЕЕ ВАС ИНФОРМИРОВАТЬ О НЕОБХОДИМОСТИ ПРИМЕ-

НЕНИЯ ПРЕДОХРАНИТЕЛЬНОЙ МУФТЫ; ОСОБЕННОСТЯХ КОНСТРУКЦИИ МУФТЫ И

ПОСЛЕДСТВИЯХ ИСПОЛЬЗОВАНИЯ МАШИН БЕЗ ПРЕДОХРАНИТЕЛЬНОЙ МУФТЫ!



При  необходимости  выбора  (покупки)  и  эксплуатации  карданного  вала  необ-

ходимо  руководствоваться  в  первую  очередь  рекомендациями  изготовителя  машин

и  карданных  валов.  Рекомендуем  использовать  с  трактором  машины  с  активными

рабочими органами, у которых длина полностью сдвинутого карданного вала между

центрами шарниров не превышает 1 м.



4.9 Особенности применения ВОМ и карданных валов



ПРЕДОСТЕРЕЖЕНИЕ: БУДЬТЕ ОСТОРОЖНЫ, КОГДА РАБОТАЕТ ВОМ И ВРА-

ЩАЕТСЯ  КАРДАННЫЙ  ВАЛ  АГРЕГАТИРУЕМОЙ  МАШИНЫ.  ПРИ  НАХОЖДЕНИИ  ЛЮ-

ДЕЙ В ЗОНЕ РАБОТЫ ВОМ МОЖЕТ ПРОИЗОЙТИ ЗАТЯГИВАНИЕ ЧЕЛОВЕКА, В ТОМ

ЧИСЛЕ  ЗАХВАТ  ОТДЕЛЬНЫХ  ЧАСТЕЙ  ЕГО  ОДЕЖДЫ,  ВО  ВРАЩАЮЩИЕСЯ  ЧАСТИ

КАРДАННОГО  ВАЛА  И  ДРУГИЕ  ДВИЖУЩИЕСЯ  МЕХАНИЗМЫ  МАШИНЫ,  КОТОРОЕ

МОЖЕТ ПРИВЕСТИ К ТЯЖЕЛЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ СО СМЕРТЕЛЬНЫМ ИС-

ХОДОМ, ПОЭТОМУ ПЕРЕД НАЧАЛОМ ВКЛЮЧЕНИЯ ВОМ УБЕДИТЕСЬ В ОТСУСТВИИ

ЛЮДЕЙ В ОПАСНОЙ ЗОНЕ МЕЖДУ ТРАКТОРОМ И МАШИНОЙ. ВСЕ РАБОТЫ, СВЯ-

ЗАННЫЕ  С  ОБСЛУЖИВАНИЕМ  (РЕГУЛИРОВКОЙ,  СМАЗКОЙ  И  Т.Д.),  ПОДСОЕДИНЕ-

НИЕМ  И  ОТСОЕДИНЕНИЕМ  КАРДАННОГО  ВАЛА  ПРОИЗВОДИТЬ  ТОЛЬКО  ПРИ  ОТ-

КЛЮЧЕННОМ  ВОМ  И  ДВИГАТЕЛЕ  ТРАКТОРА.  ПЕРЕД  НАЧАЛОМ  УСТАНОВКИ  КАР-

ДАННОГО  ВАЛА  ЗАГЛУШИТЕ  ДВИГАТЕЛЬ,  ИЗВЛЕКИТЕ  КЛЮЧ  ИЗ  ВЫКЛЮЧАТЕЛЯ

СТАРТЕРА И ПРИБОРОВ, ВКЛЮЧИТЕ СТОЯНОЧНЫЙ ТОРМОЗ!



106

ВНИМАНИЕ: ИЗГОТОВИТЕЛЬ ТРАКТОРА НЕ НЕСЕТ ОТВЕСТВЕННОСТИ ЗА

ПОЛОМКИ КАРДАННЫХ ВАЛОВ АГРЕГАТИРУЕМЫХ МАШИН. ХАРАКТЕРИСТИКИ И
КОНСТРУКЦИЯ  КАРДАННЫХ  ВАЛОВ  ВХОДЯТ  В  СФЕРУ  ОТВЕТСТВЕННОСТИ  ИЗ-
ГОТОВИТЕЛЕЙ МАШИН И КАРДАННЫХ ВАЛОВ!



ВНИМАНИЕ:  КАРДАННЫЙ  ВАЛ  АГРЕГАТИРУЕМОЙ  МАШИНЫ  ДОЛЖЕН

ОБЕСПЕЧИВАТЬ ПЕРЕДАЧУ НОМИНАЛЬНОГО КРУТЯЩЕГО МОМЕНТА ПРИ ЧАС-
ТОТЕ  ВРАЩЕНИЯ  НЕ  МЕНЕЕ 540 МИН

-1

  ИЛИ 1000 МИН

-1

,  В  ЗАВИСИМОСТИ  ОТ

УСТАНОВЛЕННОГО РЕЖИМА!



ВНИМАНИЕ:  НЕ  ИСПОЛЬЗУЙТЕ  КАРДАННЫЕ  ВАЛЫ  БЕЗ  НАДЛЕЖАЩИХ

ЗАЩИТНЫХ  УСТРОЙСТВ,  А  ТАКЖЕ  САМОСТОЯТЕЛЬНО  ИЗГОТОВЛЕННЫЕ  ИЛИ
ПОВРЕЖДЕННЫЕ!



ВНИМАНИЕ:  БУДЬТЕ  ВНИМАТЕЛЬНЫ  ПРИ  АГРЕГАТИРОВАНИИ  МАШИН  С

КАРДАННЫМ  ПРИВОДОМ – УГЛЫ  ПОВОРОТА  КАРДАННОГО  ВАЛА  ОГРАНИЧИ-
ВАЮТСЯ  ЭЛЕМЕНТАМИ  КОНСТРУКЦИИ  ТРАКТОРА,  НАПРИМЕР  НАПРАВЛЯЮ-
ЩИМИ ЛИФТОВОГО УСТРОЙСТВА ИЛИ КОЛЕСАМИ ТРАКТОРА. ИЗ-ЗА ВЗАИМНО-
ГО  КАСАНИЯ  КАРДАННОГО  ВАЛА  И  ДРУГИХ  КОНСТРУКТИВНЫХ  ЭЛЕМЕНТОВ
МОГУТ  ПРОИЗОЙТИ  ПОЛОМКИ  ПРИЦЕПНОГО  УСТРОЙСТВА  МАШИНЫ  ИЛИ  НА-
ПРИМЕР, ПОВРЕЖДЕНИЯ ШИН ТРАКТОРА ИЛИ САМОГО КАРДАННОГО ВАЛА!



ВНИМАНИЕ: ПРИ РАБОТЕ МАШИН С КАРДАННЫМ ПРИВОДОМ СУЩЕСТВУ-

ЕТ  ОПАСНОСТЬ  ВЫБРОСА  ОБРАБАТЫВАЕМОГО  МАТЕРИАЛА  ИЛИ  ДЕТАЛЕЙ
МАШИНЫ, ПОЭТОМУ НЕОБХОДИМО СОБЛЮДАТЬ БЕЗОПАСНУЮ ДИСТАНЦИЮ!



При  подсоединении  карданного  вала  машины  к  хвостовику  ВОМ  соблюдайте

следующие правила и требования:

1. Проверьте соответствие включенного скоростного режима ВОМ по типу ус-

тановленных  хвостовиков  ВОМ  трактора  и  ВПМ  машины,  проверьте  соответствие
включенного привода заднего ВОМ (независимый/синхронный);

2. Перед подключением рассоедините карданный вал на две части.
3. Произведите визуальный осмотр карданного вала, ВОМ и ВМП на предмет

отсутствия механических повреждений и комплектности. При необходимости очисти-
те  хвостовики  ВОМ  и  ВПМ  от  грязи,  и  смажьте  в  соответствии  со  схемой  смазки,
представленной в руководстве по эксплуатации машины.

4. Часть карданного вала, на которой имеется пиктограмма «трактор» подсое-

дините  к  хвостовику  ВОМ,  а  соответственно  вторую  половину - к  ВПМ  машины.  Не
забудьте  правильно  зафиксировать  присоединительные  шлицевые  втулки  на  хво-
стовиках  ВОМ и ВПМ:  способ  фиксации  определяется изготовителем карданного
вала.

5. Концевые вилки карданного вала машины со стороны ВОМ и ВМП должны

находиться в одной плоскости, как показано на рисунке 4.9.1.

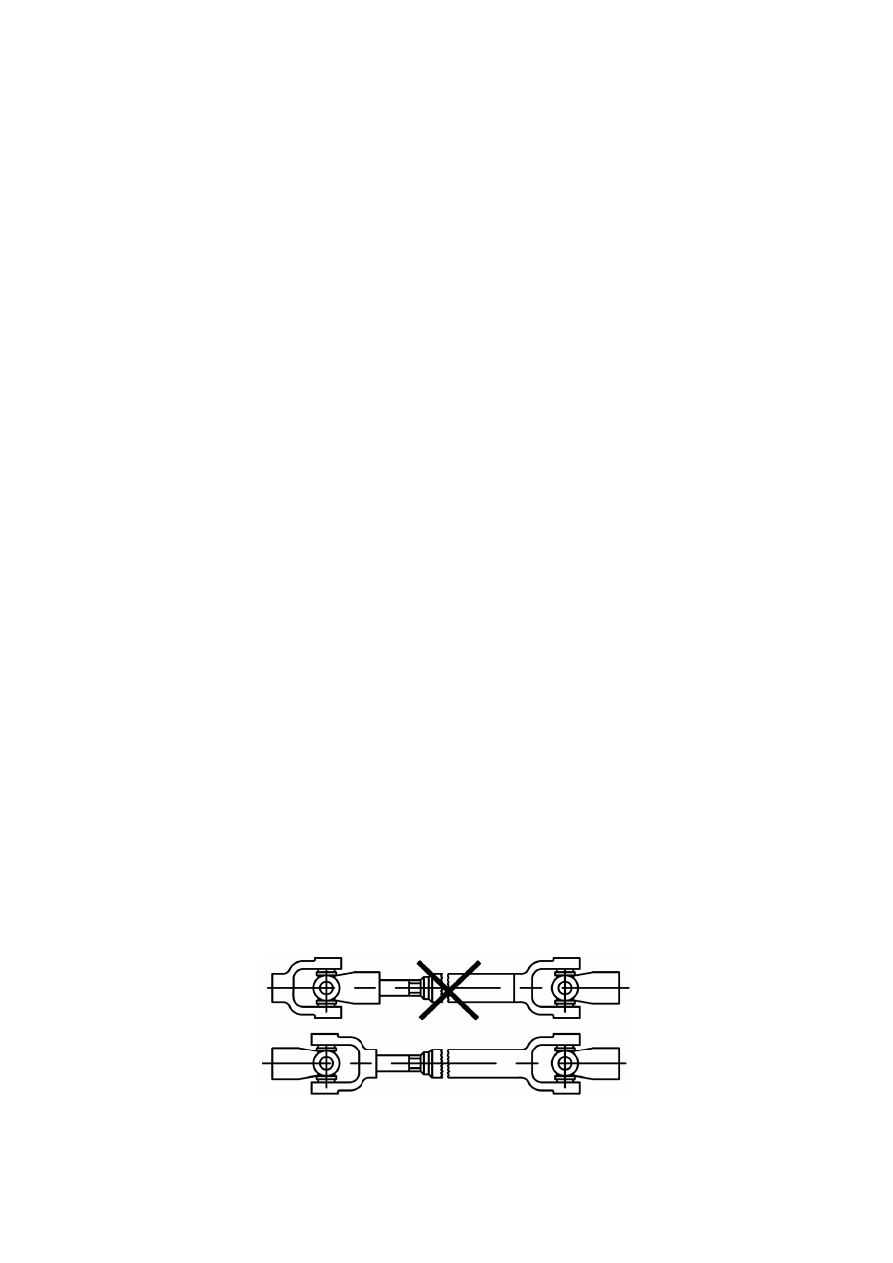

Рисунок 4.9.1 – Схема установки карданного вала



107

6. Предохранительная муфта, как показано на рисунке 4.9.2, устанавливается

только  со  стороны  ВПМ  привода  агрегатируемой  машины – другая  установка  не
обеспечивает  своевременную  защиту  ВОМ  трактора  от  превышения  максимально
допустимого крутящего момента. После длительных простоев в работе машины про-
верьте техническое состояние предохранительной муфты.

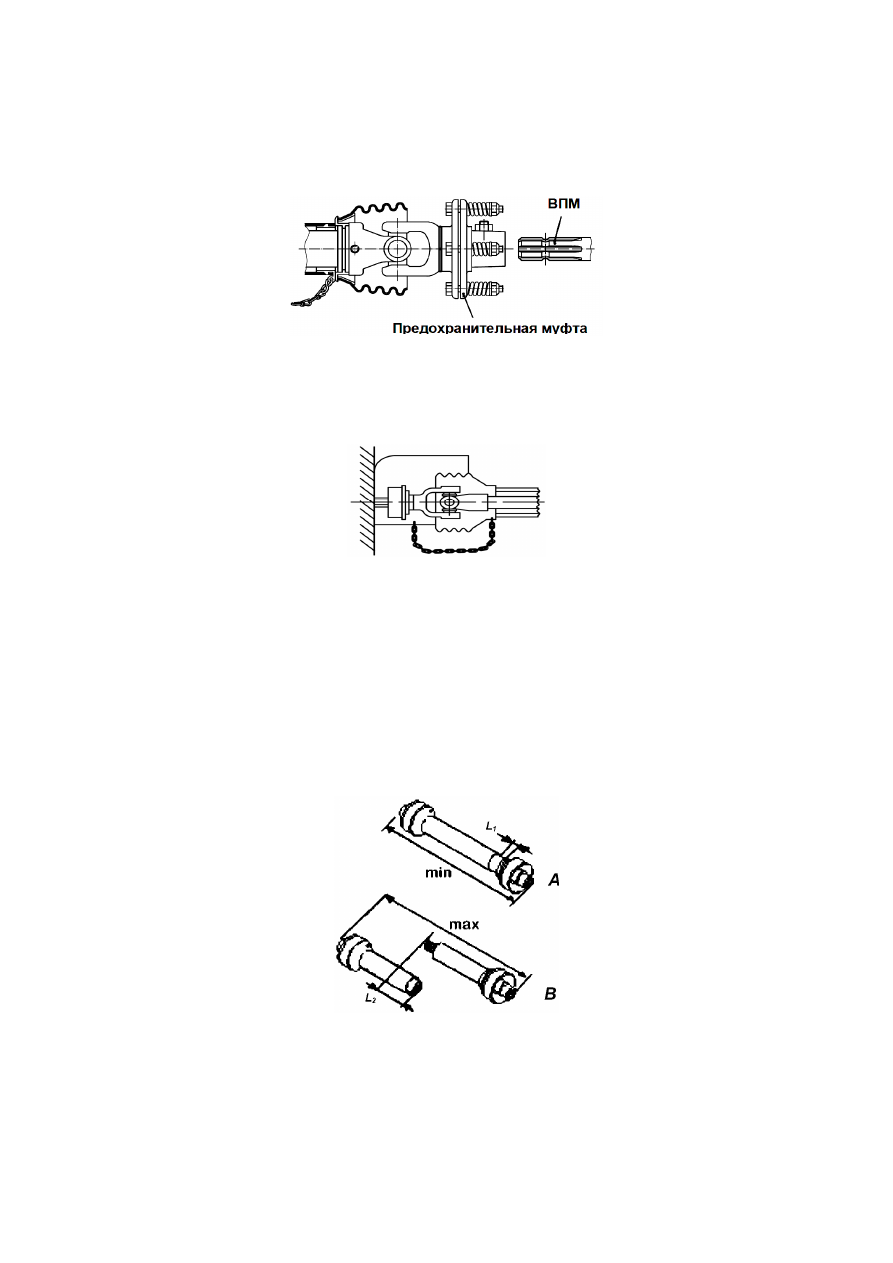

Рисунок 4.9.2 – Схема установки предохранительной муфты



7.  Установка  карданного  вала  с  защитным  кожухом  совместно  с  защитными

устройствами ВОМ и ВПМ, с удерживающими цепочками, как со стороны ВОМ, так и

со стороны ВПМ, как показано на рисунке 4.9.3, обеспечивает безопасность кардан-

ного соединения.





Рисунок 4.9.3 – Схема безопасной установки карданного вала



8. При первом применении карданного вала необходимо обязательно прове-

рить длину карданного вала, а при необходимости адаптировать ее к условиям рабо-

ты с тракторами «БЕЛАРУС-922.5». Наиболее подробные рекомендации по кардан-

ным валам смотрите в технической документации, прилагаемой к машине. При необ-

ходимости обратитесь к изготовителю карданного вала.



9.  Длина  максимально  раздвинутого  карданного  вала,  с  которой  допускается

его  эксплуатация,  должна  быть  такой,  когда  две  части  карданного  вала  будут  вхо-

дить  друг  в  друга  не  менее  чем  на  L

2

=150  мм.  При  меньшем  значении,  чем  L

2

=150

мм  (рисунок 4.9.4, вид  А)  работать  с  карданным  валом  запрещено.  Достаточность

перекрытия L

2

 проверяется путем поворота или подъема агрегатируемой машины.







Рисунок 4.9.4 – Выбор длины карданного вала



10.  В  прямолинейном  положении  трактора  и  агрегатируемой  машины,  когда

карданный вал полностью задвинут, проверьте наличие достаточного зазора L

1

 (ри-

сунок 4.9.4, вид В) между торцом трубы и торцом вилки карданного шарнира. Мини-

мально допускаемый зазор L

1

должен быть не менее 50 мм.

11. После присоединения карданного вала все защитные устройства приведи-

те в надлежащее состояние, в том числе зафиксируйте защитный кожух карданного

вала от вращения цепочками, как показано на схеме на рисунке 4.9.3.



108

12.  При  необходимости  ограничивайте  высоту  подъема  ЗНУ  в  крайнее  верх-

нее положение при подъеме машин. Это необходимо для уменьшения угла наклона,

исключения  возможности  касания  и  повреждения  карданного  вала,  а  также  и  обес-

печения безопасного зазора между трактором и машиной.



13. Максимально допустимые углы наклона и поворота (рисунок 4.9.5) шарни-

ров карданного вала  даны в таблице 4.9.







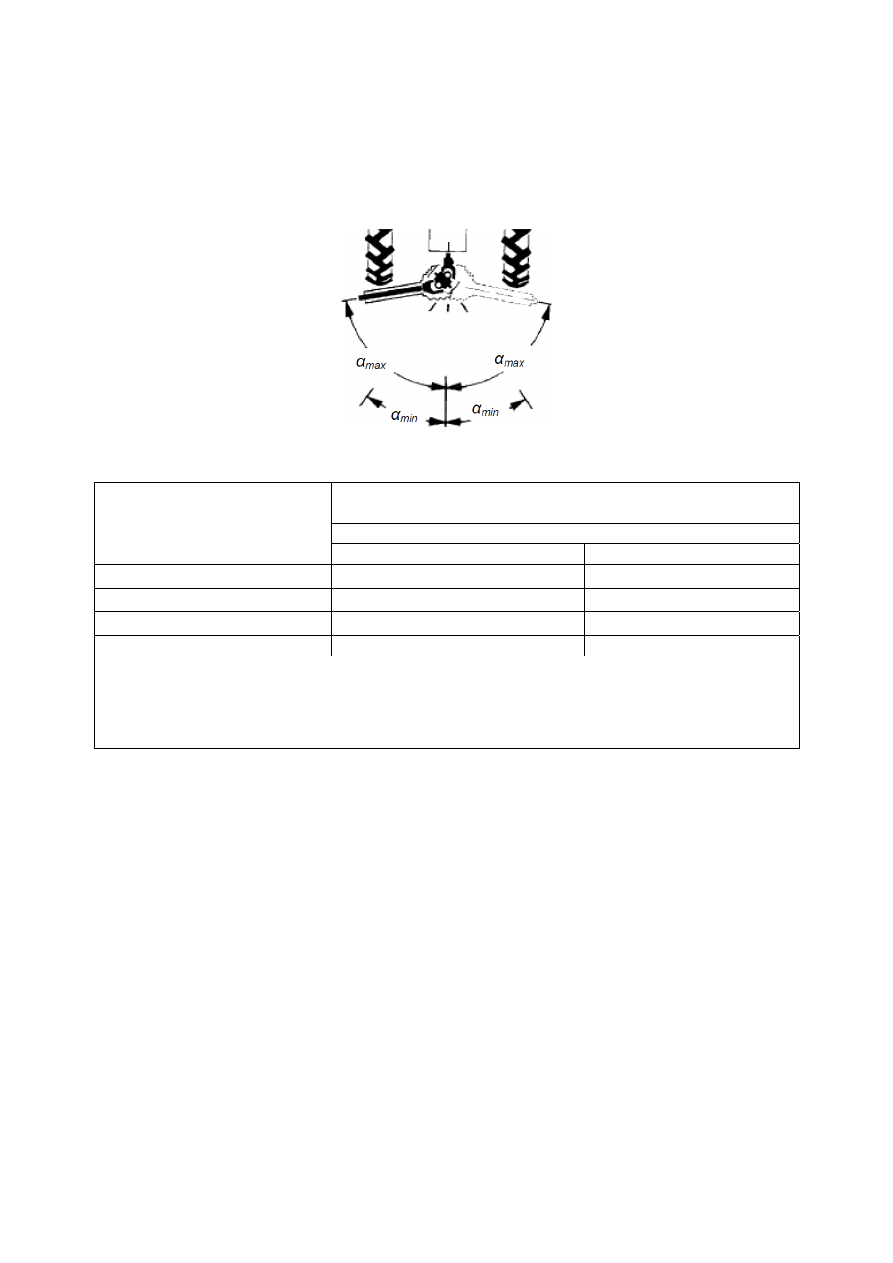

Рисунок 4.9.5 – Максимально допустимые углы наклона и поворота шарниров карданного вала





Таблица 4.9

Максимально допустимый угол наклона (поворота) α

max

1)

 ,

  в градусах

Тип шарниров карданного вала

Положения вала отбора

мощности трактора

Универсальные

Равных угловых скоростей

Положение «Включен»:



- под нагрузкой 20 25
- без нагрузки

2)

 50 50

Положение «Выключен»

 3)

 50

50

_________________________________



1)

  Допускаются другие варианты (смотри документацию изготовителей кардан-

ных валов и машин).

2)

  Кратковременно, для работающего без нагрузки ВОМ.

3)

  Для транспортного положения машин с выключенным ВОМ.



14. При работе с навесными и полунавесными машинами с карданным приво-

дом блокируйте нижние тяги навесного устройства.

15. После демонтажа карданного вала необходимо надеть защитные колпаки

на хвостовики ВОМ и ВПМ!

16.  После  выключения  ВОМ  необходимо  учитывать  опасность  движения  кар-

данного вала и отдельных механизмов агрегатируемой машины по инерции. Поэто-

му входить в опасную зону между трактором и машиной можно только после полной

остановки вращения ВОМ!

17. Проверьте работу машины с присоединенным карданным валом к ВОМ и

ВПМ на минимальной и максимальной частоте вращения коленчатого вала двигате-

ля трактора.

18.  Рекомендуем  при  транспортных  переездах  трактора  с  прицепными,  полу-

прицепными или полунавесными машинами на значительные расстояния, в том чис-

ле с поля на поле, карданный вал отсоединить от трактора и машины.

19.  Техническое  обслуживание,  чистку,  ремонт  присоединенной  к  трактору

машины с карданным приводом выполнять только при выключенном ВОМ и нерабо-

тающем двигателе трактора.
