ИК в режиме отображения сообщений неисправностей



 1.

Диагностика работоспособности и подключения датчиков скорости:



При отсутствии сигналов от датчиков скорости в

течение 10-12-ти  секунд  на  ЖК-дисплее  ото-

бражается сообщение в виде цифры «0», харак-

теризующей  месторасположение  неисправного

датчика (левого или правого).







 2.

Диагностика работоспособности частотного датчика объема топлива (ДОТ.Ч):

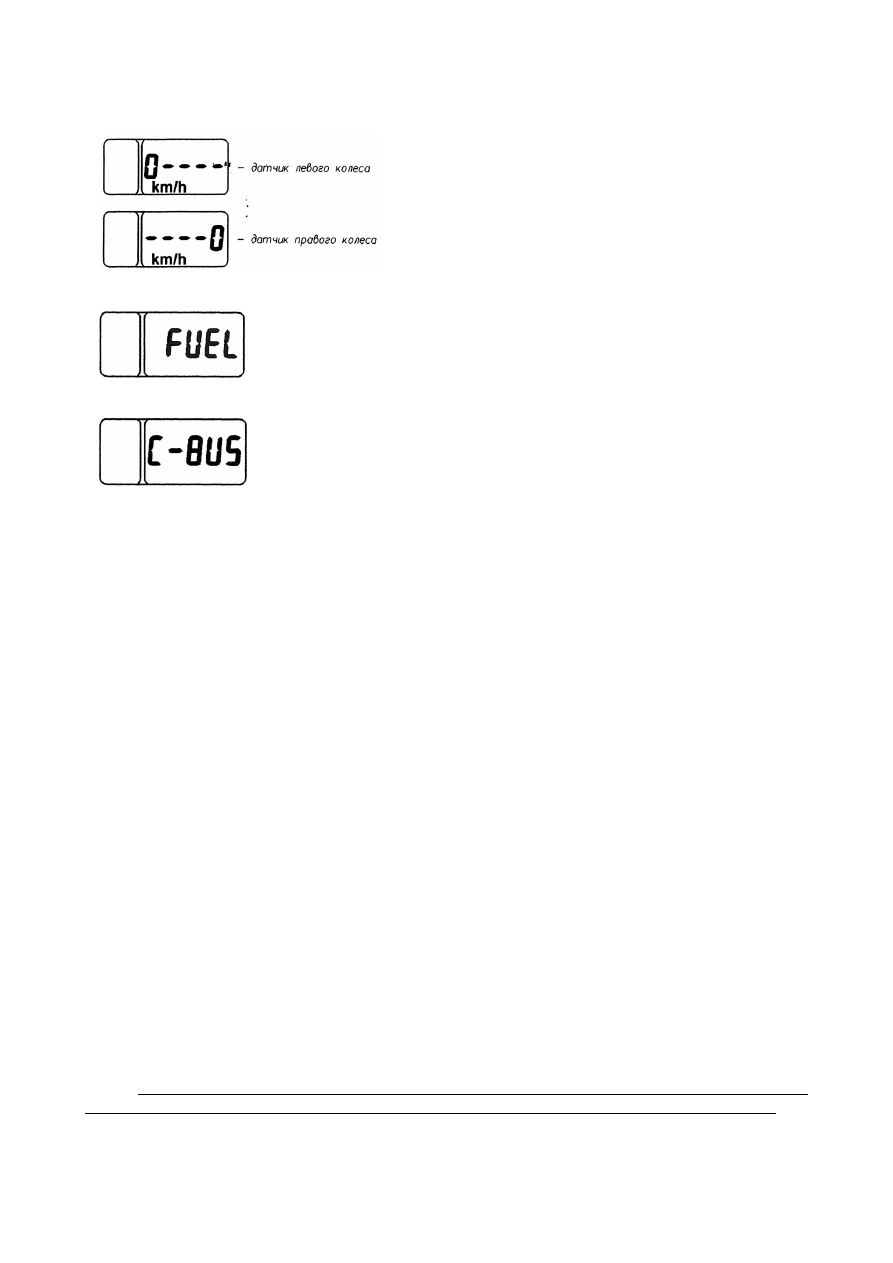

При отсутствии частотного сигнала от ДОТ.Ч в течение 2-х се-

кунд на ЖК-дисплее ИК отображается сообщение «FUEL».







3. Диагностика работоспособности и подключения CAN-шины к ИК с СAN-интерфейсом:

Отсутствие сигналов по CAN-шине (ИК) сопровождается сооб-

щением «C-BUS».









Каждое сообщение о неисправностях (Пример: 0----, FUEL, C-BUS) выводится

по  приоритету  на  ЖК-дисплее  независимо  от  отображаемой  информации.  При  по-

следовательном нажатии на кнопку «Режим» поочередно должно происходить пере-

листывание сообщений. При просмотре последнего сообщения и повторном нажатии

на кнопку «Режим» ЖК-дисплей переходит в режим отображения по циклу указанных

ранее рабочих параметров.



Отображение сообщений неисправностей на ЖК-дисплее происходит при каж-

дом включении прибора до момента устранения причины неисправности.



При включении питания ИК, на МИ отображается информация в режиме инди-

кации, выбранном до момента выключения питания ИК.



При отсутствии информации о значениях параметров, принимаемых только от

БУД, соответствующие режимы индикации автоматически отключаются.



2.8.3 Контрольные лампы индикатора комбинированного





ВНИМАНИЕ:  КОНТРОЛЬНЫЕ  ЛАМПЫ-СИГНАЛИЗАТОРЫ    ВКЛЮЧАЮТСЯ    И

ВЫКЛЮЧАЮТСЯ СИНХРОННО С ИЗМЕНЕНИЯМИ СОСТОЯНИЙ ДАТЧИКОВ СИСТЕМ!





а) 5 (рисунок 2.8.1) – контрольная лампа-индикатор включения дальнего света

дорожных фар. Загорается при включении дальнего света дорожных фар.





б) 6, 7 (рисунок 2.8.1) – индикаторы включения указателей поворотов трактора

и прицепа трактора. Работает в мигающем режиме при включении подрулевым мно-

гофункциональным  переключателем 10  (рисунок 2.8.1) сигнала  правого  или  левого

поворота, или при включении выключателя аварийной сигнализации.





в) 8 (рисунок 2.8.1) – контрольная лампа-сигнализатор включения стояночного

тормоза. Сигнализатор «Стояночный тормоз» работает в мигающем режиме с часто-

той 1 Гц – при срабатывании датчика включения стояночного тормоза.





г) 9 (рисунок 2.8.1) – контрольная лампа-сигнализатор повышенного напряжения

бортовой сети. Включается при повышении напряжения питания бортовой сети тракто-

ра свыше 19 В и выключается при снижении уровня напряжения питания до 17 В;

ИК  при  этом  отключается  полностью  и  восстанавливает  работоспособность

при снижении напряжения до номинального значения напряжения бортовой сети.





д) 10 (рисунок 2.8.1) – контрольная лампа-сигнализатор низкого уровня охлаж-

дающей жидкости (не используется).



34

2.8.4 Описание проверки функционирования прибора





В ИК, при каждом подключении к питанию, осуществляется проверка функциони-

рования стрелочных указателей и элементов шкалы индикатора ВОМ. При этом, в тече-

ние не более одной секунды, стрелки указателей отклоняются от начальных отметок за

следующие  первые  оцифрованные  отметки  шкал  (за «5» для  скорости  и  за «10» для

оборотов), и  включаются все сегменты и обозначения «540» и «1000» шкалы ВОМ.





2.8.5 Пульт программирования индикатором комбинированным

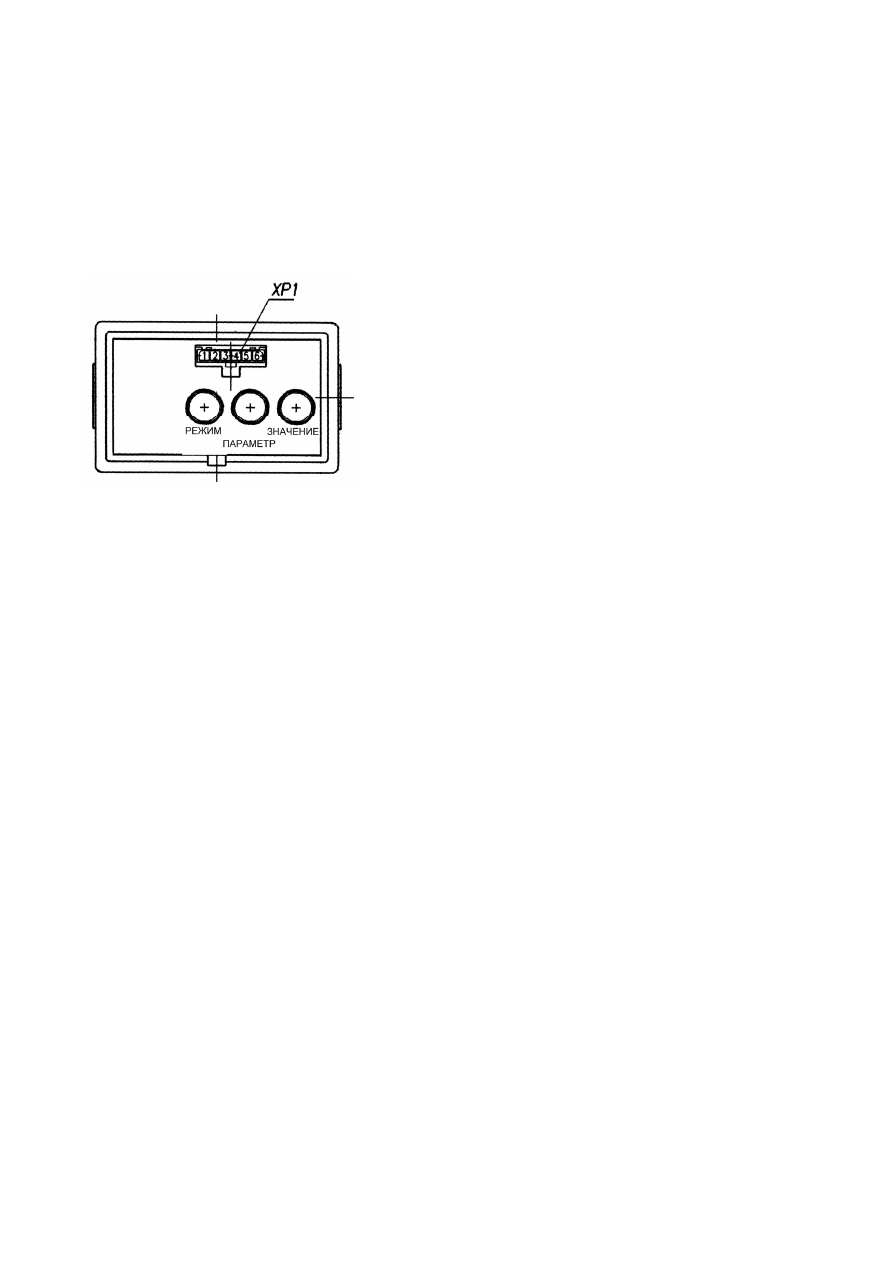

Пульт  программирования 16 (рисунок

2.1.1

)

позволяет  производить  ручное  программирование

индикатора с помощью кнопок «Параметр» и «Значе-

ние» (см.  рисунок 2.8.3), изменять  режим  отображе-

ния выводимых на ЖКИ параметров.

Примечание – На  лицевой  поверхности  пульта

расположен диагностический разъем ХР1, позволяющий

производить  автоматическое  программирование  (пере-

программирование) ИК с помощью специального прибо-

ра  (при  его  наличии).  При  его  отсутствии  перепрограм-

мирование осуществляется с помощью вышеуказанных

кнопок. На тракторе «БЕЛАРУС-922.5» ХР1 не задей-

ствован.

Рисунок

2.8.3

– Пульт программирования

индикатором комбинированным



Алгоритм программирования ИК



1.  При выборе фиксированного значения параметра программирования:

1.1 При первом нажатии на кнопку «Параметр» (см. рисунок

2.8.3

), ЖКИ переходит в

режим  просмотра  обозначения  программируемого  параметра  и  его  числового  значе-

ния. При повторных нажатиях на кнопку происходит циклическая смена параметров.

1.2 При последовательных нажатиях на кнопку «Значение» (см. рисунок

2.8.3

) проис-

ходит смена числового значения установленного программируемого параметра.

1.3  Выход  из  режима  осуществляется  автоматически  при  отсутствии  нажатий  на

кнопки «Параметр» и «Значение» в течение 7,0 сек.

При  выходе  из  режима  запоминаются  последние  выбранные  кнопкой  «Значение»,

значения параметров.



2.  При вводе нефиксированного значения параметра программирования:

2.1 Кнопкой «Параметр» выбрать параметр, значения которого необходимо установить;

2.2 Дважды нажать кнопку «Режим», на ЖК-дисплее младший разряд числового зна-

чения начнет мигать;

2.3  Смена    значения    мигающего    разряда    параметра    осуществляется    нажатием

кнопки «Значение»;

2.4 Переход к старшему разряду осуществляется нажатием кнопки «Параметр»;

2.5  Выход  из  режима  программирования  нефиксированного  значения  любого  пара-

метра осуществляется двойным нажатием кнопки «Режим»;

2.6 После выхода из указанного режима разряды введенного значения параметра

перестают работать в мигающем режиме;

2.7 Вновь введенное значение выставляется последним в списке разрешенных для

программирования значений параметра.



Примечания:

- при однократном нажатии кнопки «Режим» в режиме программирования вве-

дение произвольного значения параметра не возможно;

- при отсутствии нажатий кнопок «Режим», «Параметр», «Значение» в течение

семи секунд в режиме введения нефиксированного значения ИК автоматически пе-

реходит  в  основной  режим  работы  ЖК-дисплея  с  сохранением  установленных  зна-

чений параметров.



35

Допускается введение одного нефиксированного значения в диапазоне:

для «Z» - от 23 до 69;

для «I» - от 1.000 до 4.000;

для «R» - от 400 до 1000;

для «K» - от 2.360 до 4.000;   (Для ИК без CAN-интерфейса)

для «KV2» - от 0.346 до 0.600;

для «ZV» - от 12 до 99;

для «V» - от 0 до 1000.





Перечень программируемых коэффициентов (графические примеры отобра-

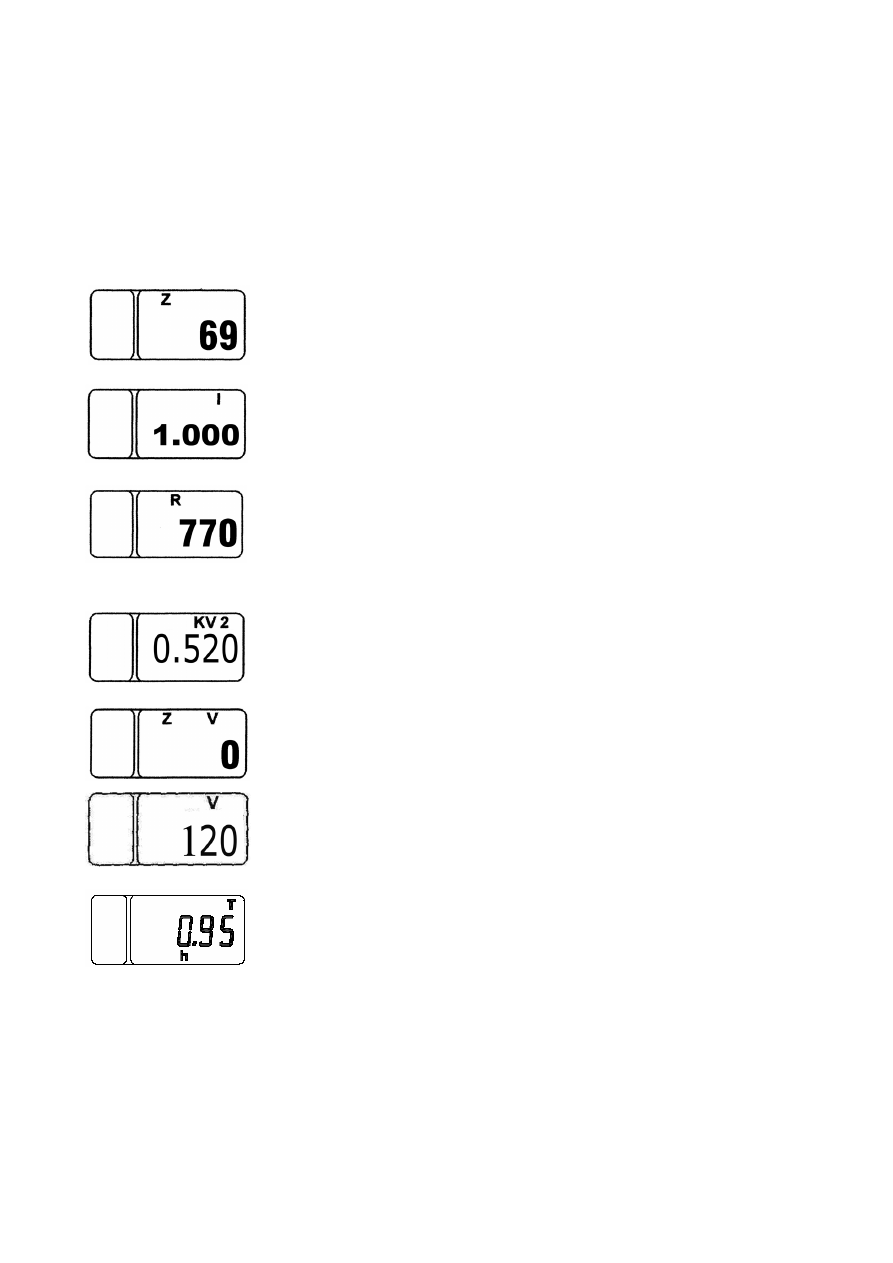

жения параметров и их значений в режиме программирования):







Параметр «Z»

Z – число  зубьев  шестерней  конечных  валов  ведущих  колес
(правого  и  левого),  над  которой  установлены  датчики  скорости
(оборотов)











Параметр «I»

I – повышающий коэффициент передаточного отношения колес-

ного редуктора









Параметр «R»

R – радиус качения заднего колеса, мм. При перепрограммировании

возможно изменение данного параметра с дискретностью 5 мм.

Примечание – «770» – значение для шин 18.4R34. При установке

шин 15.5R38 необходимо установить значение «750». При установ-

ке шин 16.9R30 необходимо установить значение «700».При уста-

новке иных типов шин необходимо установить значение параметра

«R»,  соответствующее радиусу качения установленных шин









Параметр «KV2»

KV2 – передаточное отношение вала отбора мощности ВОМ











Параметр «ZV»

ZV – количество зубьев шестерни датчика оборотов ВОМ

(Примечание – если датчик неустановлен – вводится значение «0»)









Параметр «V»

V – объем топливного бака, л









Также,  в  режиме  программирования  при  нажатии  кнопки  «Пара-

метр»,  в  списке  программируемых  параметров  отображается  неза-

висимый параметр «Т» уточненного содержимого счетчика астроно-

мического  времени  наработки  двигателя.  Данный  параметр  недос-

тупен  для  изменения,  он  предоставляет  точное  значение  (до 1/100

часа) времени работы двигателя





В процессе эксплуатации разрешено изменять значения параметра «радиус каче-

ния колеса R», который определяется исходя из установленных на тракторе шин путем

измерения расстояния от центра колеса до опорной поверхности.





ЗАПРЕЩАЕТСЯ  ИЗМЕНЯТЬ  ВВЕДЕННЫЕ  ЗНАЧЕНИЯ  ВСЕХ  ОСТАЛЬНЫХ  ПА-

РАМЕТРОВ (ЗАВОДСКИЕ НАСТРОЙКИ)!



При включении освещения шкал приборов, т.е. при переводе центрального переключа-

теля света 19 (рисунок

2.1.1

) в положение II  «Включены подсветка щитка приборов, габарит-

ные огни» и положение III «Включены потребители положения II и передние дорожные фа-

ры» автоматически снижается  яркость свечения дисплея МИ сегментов индикатора ВОМ.



36

2.9 Панель системы управления двигателем



 2.9.1

Общие сведения





Панель  системы  управления  двигателем 5 (рисунок 2.9.1) включает  в  себя

кнопочный выключатель активизации диагностики 1, сигнализатор диагностики неис-
правностей 2, прикуриватель 3, монитор информационный 4, розетку электрическую
12В/25А 6, диагностический разъем 7.

Кнопочный выключатель активизации диагностики 1 предназначен для вызова

из памяти электронного блока управления двигателем активных ошибок путем све-

товых  кодов,  отображаемых  сигнализатором  диагностики  неисправностей 2. Этот

способ  диагностики  является  альтернативным  по  сравнению  с  информационным
монитором 4. По считыванию и расшифровке световых кодов ошибок и по рекомен-

дуемым  действиям  по  устранению  неисправностей  обращаться  к  руководству  по

эксплуатации двигателя, прикладываемому к трактору. Выявленные ошибки необхо-

димо  устранить.  Для  устранения  выявленных  неисправностей  необходимо  обра-
щаться к дилеру.

После поворота выключателя стартера и приборов из положения “Выключено”

в  положение  “Питание  приборов”  в  систему  подается  напряжение  питания.  После
поступления  напряжения  питания  система  проводит  самодиагностику.  При  отсутст-

вии  ошибок  в  работе  системы на  панели  системы управления  двигателем  сигнали-

затор  диагностики  неисправностей 2  должен  включиться  и  погаснуть,  что  свиде-

тельствует об исправности лампы сигнализатора 2 и ее правильного подключения к
бортовой сети трактора.


Специальный  диагностический  разъем 7 предназначен  для  подключения  сис-

темных  тестеров  для  проведения  расширенной  сервисной  диагностики  двигателя  в
эксплуатации. Указанные системные тестеры рекомендованы для дилерских центрах.

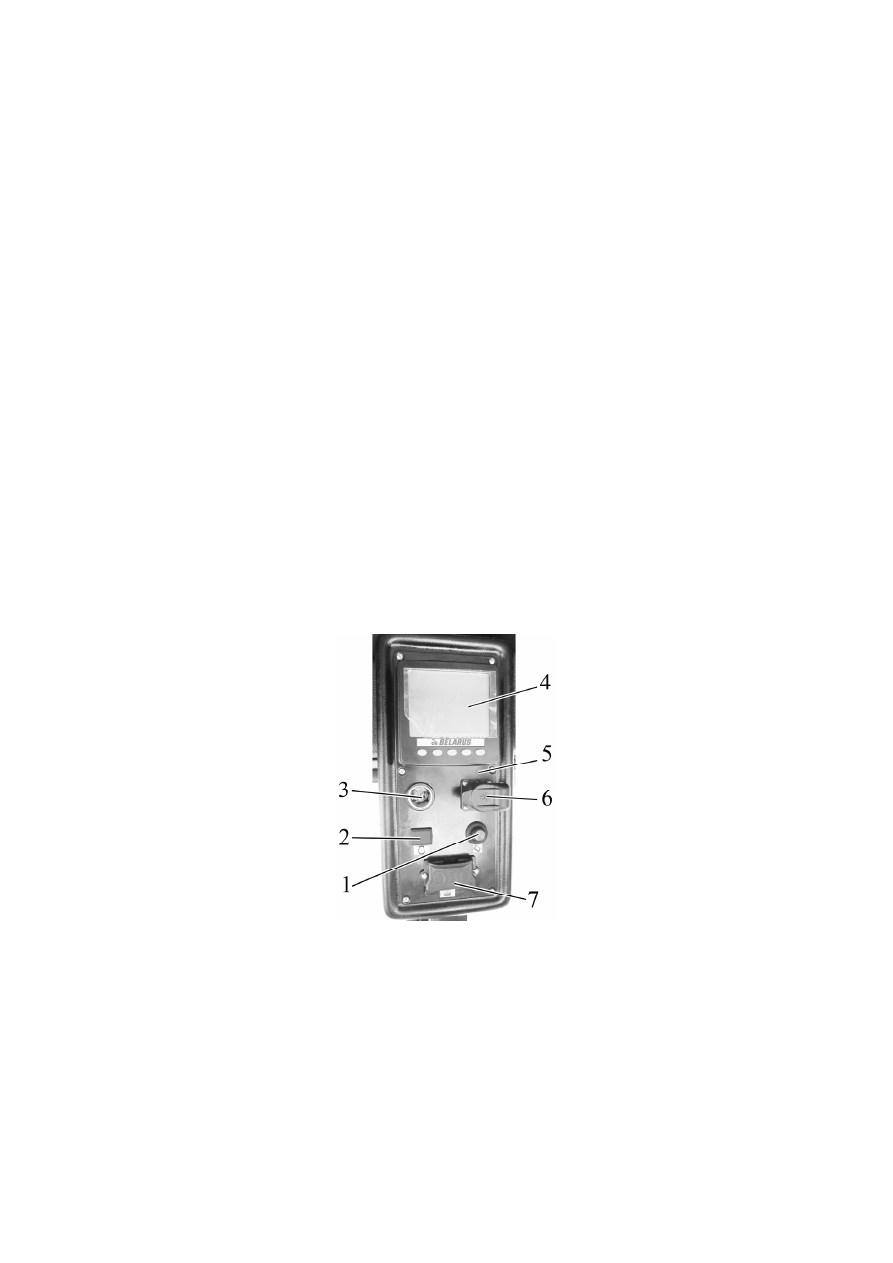

1 – кнопочный выключатель активизации диагностики; 2 – сигнализатор диаг-

ностики неисправностей; 3 – прикуриватель; 4 – монитор информационный; 5 – па-
нель системы управления двигателем; 6 – розетка электрическая 12 В/ 25 А; 7 – ди-
агностический разъем.



Рисунок 2.9.1 – Панель системы управления двигателем



2.9.2 Информационный монитор



2.9.2.1 Общие сведения
Информационный  монитор 4 (рисунок 2.9.1) предназначен  для  отображения

реальных  параметров  работы  двигателя  и  индикации  неисправностей  электронной
системы управления двигателем (ЭСУД).
