Номера составных частей трактора приведены в таблице 1.2.



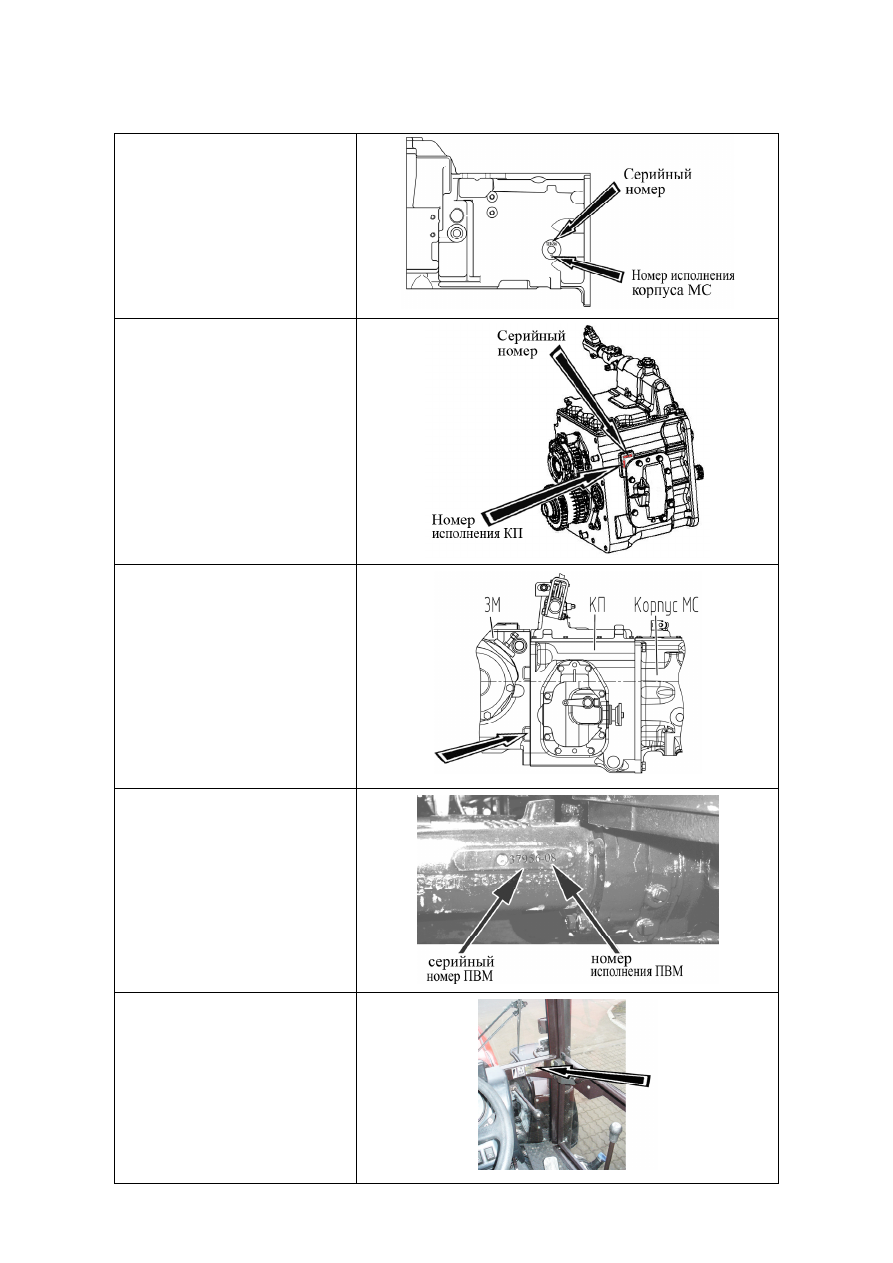

Таблица 1.2 – Номера составных частей трактора

Номер корпуса сцепления





Номер  коробки  передач
(слева по ходу трактора)








Серийный  номер  транс-
миссии  и  заднего  моста
(справа по ходу трактора)








Номер ПВМ







Серийный номер кабины
расположен внутри каби-
ны справа от щитка при-
боров









18

2 Органы управления и приборы





2.1 Расположение органов управления и приборов трактора



Органы      управления      и      приборы,   расположенные    в    кабине    трактора,

представлены  на  рисунке 2.1.1.

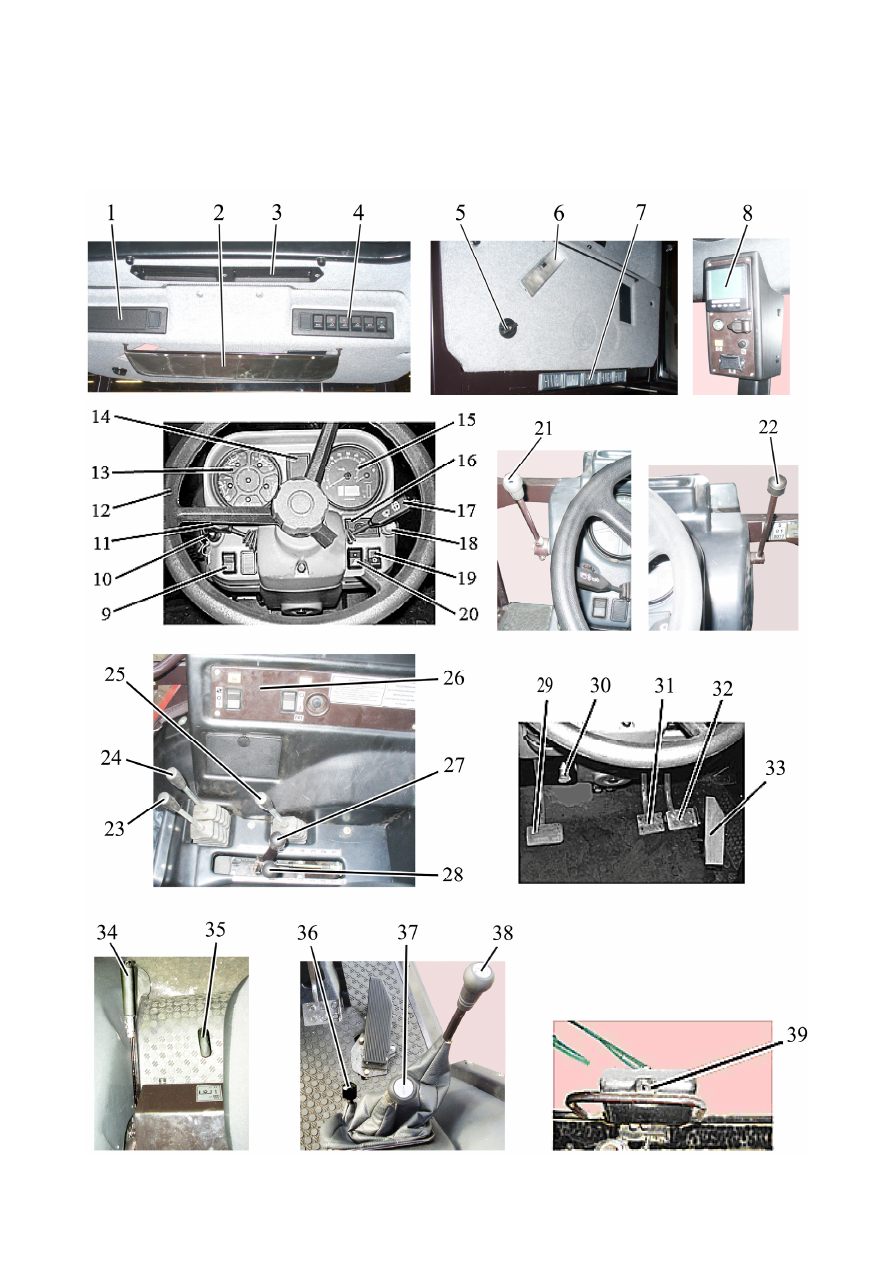

Рисунок 2.1.1 – Органы управления и приборы трактора



19

К рисунку 2.1.1 – Расположение органов управления и приборов трактора:

1 – место установки радиоприемника (автомагнитолы); 2 – солнцезащитный ко-

зырек; 3 – рециркуляционные заслонки; 4 – блок клавишных переключателей вернего

щитка; 5 – рукоятка управления краном отопителя кабины; 6



–



плафон кабины с выклю-

чателем; 7 – дефлекторы; 8 – панель системы управления двигателем; 9 – дистанцион-

ный  выключатель  АКБ; 10 – выключатель  стартера  и  приборов; 11 – многофункцио-
нальный подрулевой переключатель левый; 12 – рулевое колесо; 13 – комбинация при-

боров; 14 – блок  контрольных  ламп; 15 – индикатор  комбинированный; 16 – пульт

управления  индикатором  комбинированным; 17 – многофункциональный  подрулевой

переключатель правый; 18 – выключатель аварийной световой сигнализации; 19 – цен-
тральный переключатель света; 20 – выключатель передних рабочих фар, установлен-

ных  на  поручнях; 21 – рычаг  управления  повышающим  редуктором; 22 – рукоятка

управления подачей топлива; 23, 24, 25



–



рычаги управления выводами гидросистемы;

26 – панель управления БД заднего моста и задним ВОМ; 27, 28 – рычаги управления

гидроподъемником ЗНУ; 29 – педаль управления сцеплением;  30 – рукоятка фиксации

наклона  рулевой  колонки; 31 – педаль  управления  левым  тормозом; 32 – педаль

управления  правым  тормозом; 33 – педаль  управления  подачей  топлива; 34



–



рычаг

управления стояночным тормозом; 35 – рукоятка переключения ВОМ с независимого на

синхронный привод; 36



–



рукоятка управления приводом ПВМ; 37



–



рычаг переключения

диапазонов КП; 38



–



рычаг переключения передач КП; 39 – выключатель заднего стек-

лоочистителя.





На  Вашем  тракторе  взамен  вентилятора-отопителя  по  заказу  может  быть  уста-

новлен кондиционер.





2.2 Выключатели и переключатели щитка приборов







1 – выключатель стартера и приборов; 2 – многофункциональный подрулевой

переключатель  левый; 3 – многофункциональный  подрулевой  переключатель  пра-

вый; 4 – выключатель аварийной световой сигнализации; 5 – центральный переклю-

чатель света; 6 – выключатель передних рабочих фар, установленных на кронштей-
нах передних фонарей; 7 – дистанционный выключатель АКБ.

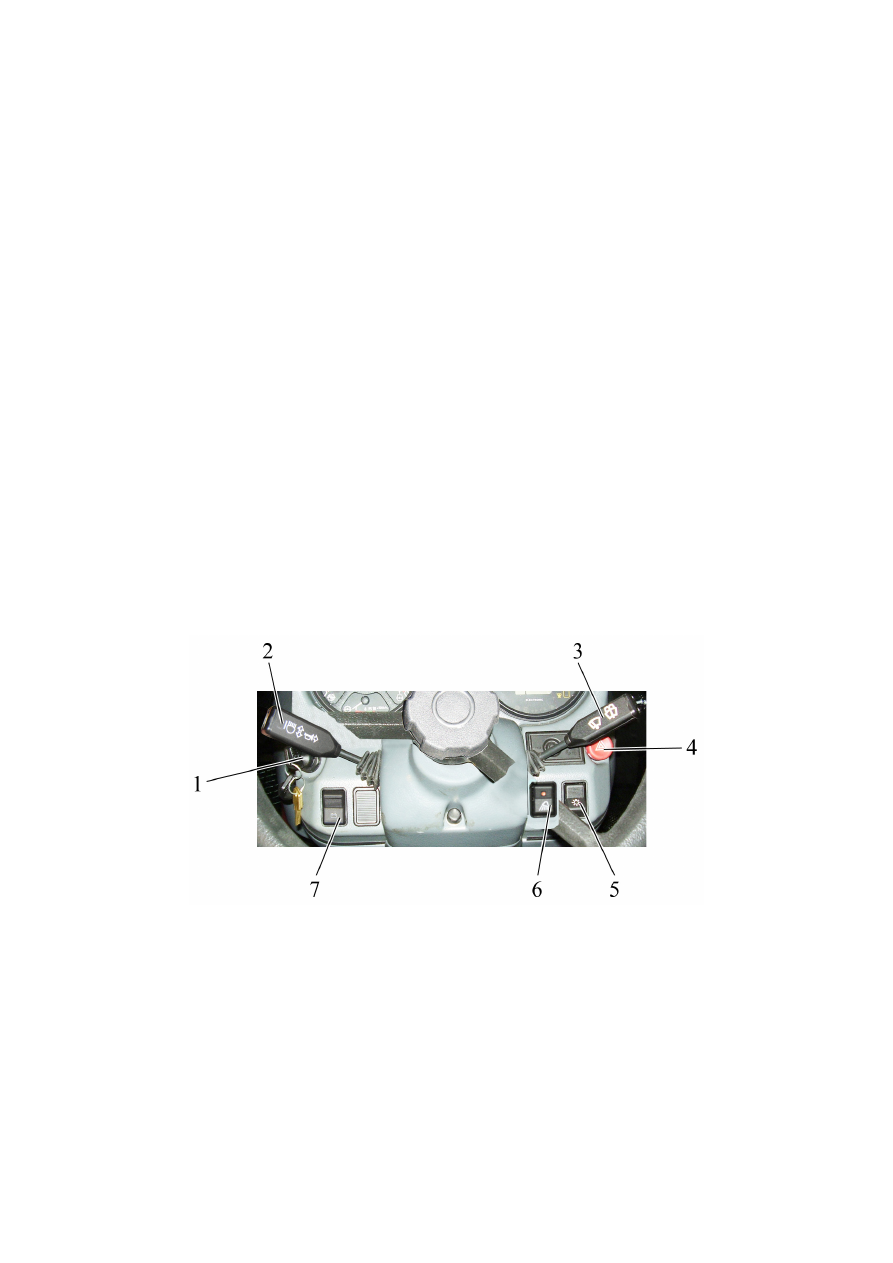

Рисунок 2.2.1 – Выключатели и переключатели щитка приборов


Выключатель стартера и приборов 1 (рисунок 2.2.1) имеет четыре положения:

- «0» – выключено;

- «I» – включены приборы; блок контрольных ламп, свечи накаливания;
- «II» – включен стартер (нефиксированное положение);

- «III» – включен  радиоприемник.



20

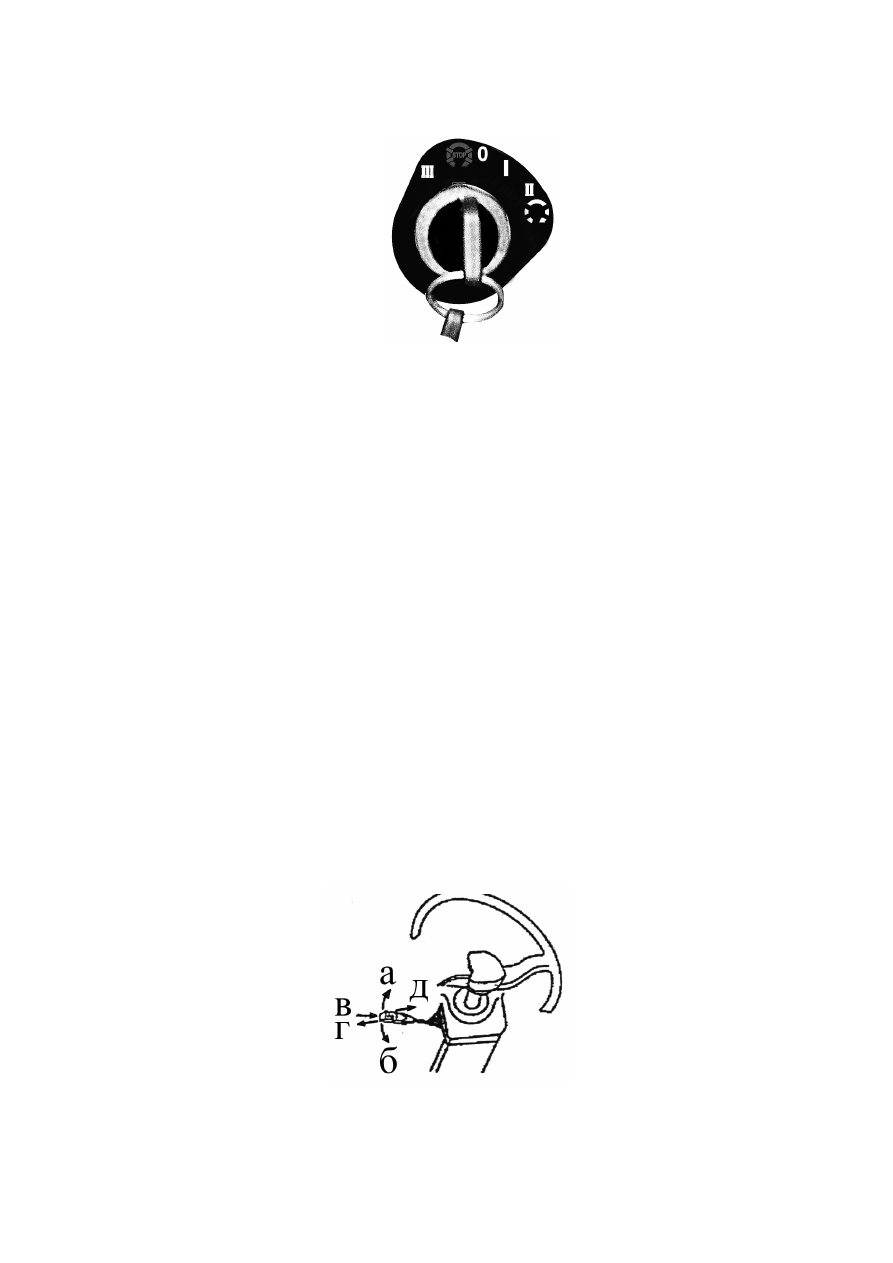

Схема положений выключателя стартера и приборов приведена на рисунке

2.2.2 и на инструкционной табличке выключателя.







Рисунок 2.2.2 – Схема положений выключателя стартера и приборов



ВНИМАНИЕ:  ПОВТОРНОЕ  ВКЛЮЧЕНИЕ  СТАРТЕРА  ВОЗМОЖНО  ТОЛЬКО

ПОСЛЕ  ВОЗВРАТА  КЛЮЧА  В  ПОЛОЖЕНИЕ «0» ВЫКЛЮЧАТЕЛЯ.  ДЛЯ  ПЕРЕВОДА

ВЫКЛЮЧАТЕЛЯ  СТАРТЕРА  И  ПРИБОРОВ  В  ПОЛОЖЕНИЕ «III» НЕОБХОДИМО  В

ПОЛОЖЕНИИ «0» КЛЮЧ ВДАВИТЬ В ВЫКЛЮЧАТЕЛЬ И ПОВЕРНУТЬ ЕГО ПРОТИВ

ЧАСОВОЙ СТРЕЛКИ!



Многофункциональный  подрулевой  переключатель  левый 2 (рисунок 2.2.1)

обеспечивает  включение  указателей  поворота,  переключение  дальнего/ближнего

света дорожных фар, сигнализацию (мигание) дальним светом, включение звукового

сигнала.



Указатели поворота включаются при перемещении рычага подрулевого пере-

ключателя 2 из среднего положения вперед («а» – правый поворот) или назад («б» –

левый поворот) в соответствии с рисунком 2.2.3. После поворота трактора рычаг ав-

томатически возвращается в исходное положение.

Для включения дорожных фар установите центральный переключатель света

5 (рисунок 2.2.1) в положение «III», как указано ниже, а рычаг подрулевого переклю-

чателя в среднее положение «в» – «ближний свет» в соответствии с рисунком 2.2.3.

«Дальний свет» включается поворотом рычага переключателя от себя до упора (по-

ложение «г»). Положения рычага «ближний»/«дальний» свет фиксируются.



При перемещении рычага на себя до упора (положение «д», рисунок 2.2.3) из

положения «ближнего» света осуществляется нефиксированное включение дальне-

го света, «мигание дальним светом», независимо от положения центрального пере-

ключателя света.



Звуковой  сигнал  включается  при  нажатии  на  рычаг  в  осевом  направлении  (ось

рычага переключателя). Сигнал включается в любом положении рычага переключателя.





Рисунок 2.2.3 – Схема работы многофункционального подрулевого переключателя левого



Многофункциональный  подрулевой  переключатель  правый 3 (рисунок 2.2.1)

обеспечивает включение двухскоростного стеклоочистителя и стеклоомывателя пе-

реднего стекла.
