—  стеклоочиститель передне-
го стекла;



—  привод    переднего    ведущего
моста;





—  Стеклоомыватель  и  стек-

лоочиститель   заднего
стекла;





—  вентилятор;





—  давление масла в ГОРУ





—  засоренность воздушного

фильтра;





—  сигнальный маяк





—  запуск двигателя;



— давление воздуха в пнев-
мосистеме





— автопоезд





— поворотный рычаг – верх



— выносной цилиндр – втягивание





— поворотный рычаг – вниз



— выносной цилиндр – вытягивание



— останов двигателя





— выносной цилиндр – плавающее








10

1 Описание и работа трактора





1.1 Назначение трактора



Трактор «БЕЛАРУС-922.5» предназначен для выполнения различных сельско-

хозяйственных работ с навесными, полунавесными, прицепными и полуприцепными
машинами и орудиями, погрузочно-разгрузочных и транспортных работ.

Трактор  «БЕЛАРУС-922.5»  представляет  собой  колесный  трактор  общего  на-

значения тягового класса 1.4 с колесной формулой 4х4.

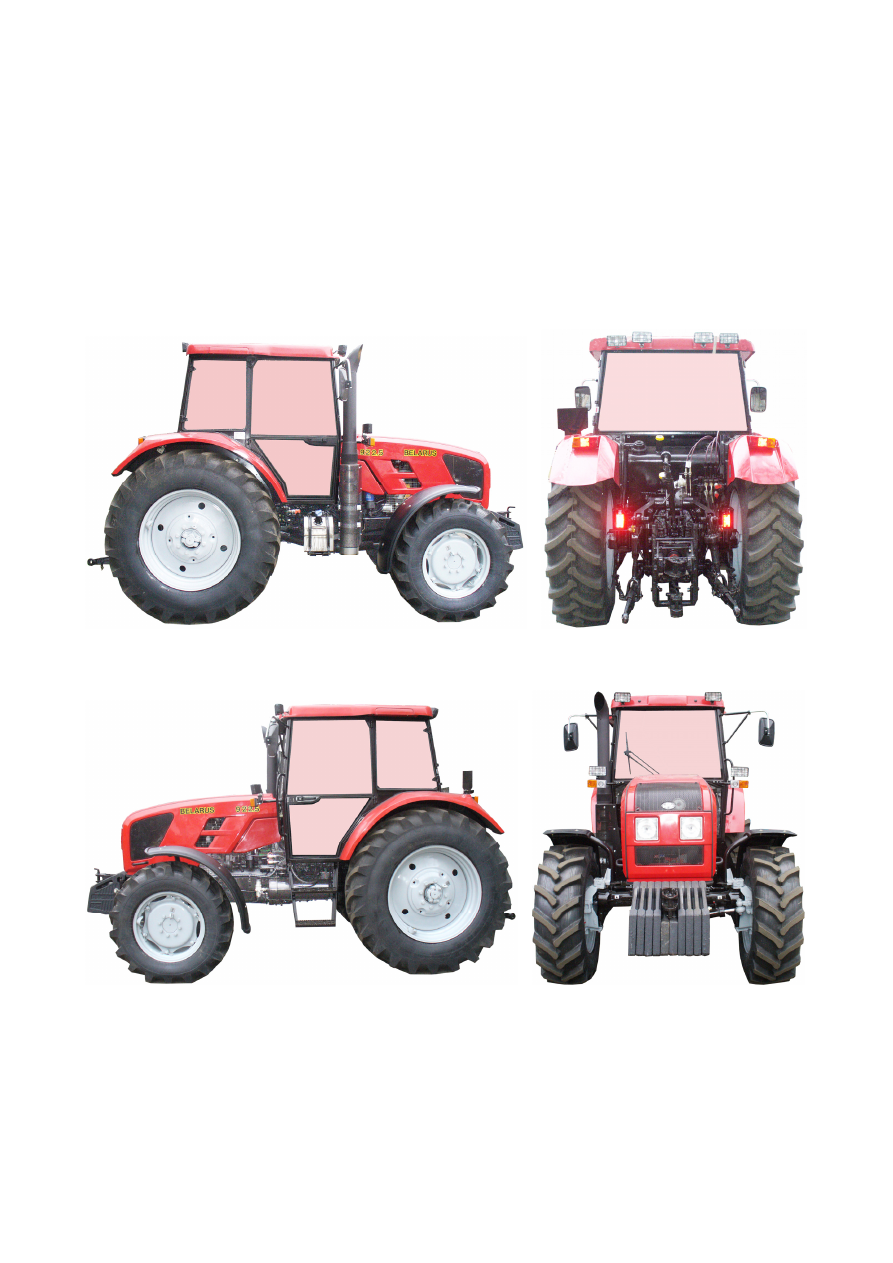

Внешний вид трактора «БЕЛАРУС-922.5» представлен на рисунке 1.1.1.


















Рисунок 1.1.1 – Трактор «БЕЛАРУС-922.5» в базовой комплектации







11

1.2 Технические характеристики



Основные  параметры  и  технические  характеристики  трактора  «БЕЛАРУС-

922.5» приведены в таблице 1.1.



Таблица 1.1

Наименование параметра

(характеристики)

Значение параметра для

трактора «БЕЛАРУС-922.5»



1 Тяговый класс по ГОСТ 27021

1,4

2 Номинальное тяговое усилие, кН 14
3 Двигатель

1)



а) модель

Д-245.5S3В

б) тип двигателя

2)

C турбонаддувом и промежуточным

охлаждением наддувочного воздуха

в) число и расположение цилиндров

2)



четыре, рядное, вертикальное

г) рабочий объем цилиндров, л

2)

 4,75

д) мощность двигателя, кВт:



1) номинальная

2)

 70

2) эксплуатационная

67,4

±2,0

е) номинальная частота вращения

коленчатого вала, мин

-1



2)





1800

ж) удельный расход топлива при

эксплуатационной мощности, г/(кВт·ч)



223,00

±6,70

и) номинальный коэффициент запаса

крутящего момента, не менее, %

2)





25

к) максимальный крутящий момент,

Н·м

2)





464,0

±17,6

4 Число передач:

а) переднего хода 14



б) заднего хода 4



5  Скорость  (расчетная)  движения

трактора  при  номинальной  частоте
вращения  коленчатого  вала  двигателя,
км/ч:



а) переднего хода:

1) наименьшая

2,58

2) наибольшая

37,10

б) заднего хода:

1) наименьшая 5,44



2) наибольшая 12,20

6 Масса трактора, кг:

а) конструкционная 4500±100
б) эксплуатационная с балластом 5045±100
в) эксплуатационная без балласта 4600±100



г) эксплуатационная максимальная

7000

д) в состоянии отгрузки с завода

3)

 4600±100

7 Распределение эксплуатационной

массы по мостам, кг:



а) на передний 2285±40

 4)

           1705±40

 5)



б) на задний 2760±60

 4)

           2895±60

 5)







12



Продолжение таблицы 1.1



Наименование параметра

(характеристики)

Значение параметра для

трактора «БЕЛАРУС-922.5»

8 Допустимая нагрузка на мосты, кН:

а) на передний 37
б) на задний



53

9 Максимальная масса буксируемого

прицепа, кг




а) без тормозов 2100
б) с независимым тормозом 3500
в) с инерционным тормозом 3500
г)  оборудованного  тормозной  систе-

мой  (тормоза  прицепа  сблокированы  с
тормозами трактора)



18000

10 Агротехнический просвет (на шинах

основной комплектации), мм, не менее:





520

11 Размер колеи (на шинах основной

комплектации 360/70R24), мм:





а) по передним колесам для короткой

балки ПВМ

1415±20, 1515±20, 1585±20, 1685±20,

1735±20, 1835±20, 1900±20, 2000±20

б) по передним колесам для длинной

балки ПВМ

1535±20, 1635±20, 1705±20, 1805±20,
1855±20, 1955±20, 2020±20, 2120 ±20

в) по задним колесам



от 1500 до 1600 и от 1800 до 2100

12 Наименьший  радиус окружности

поворота (с подтормаживанием), м





4,5

13 База трактора, мм



2440±20

14 Максимальная глубина преодоле-

ваемого брода, м:



0,85

15 Срок службы, лет



12

16 Габаритные размеры, мм:

а) длина с грузами и навесной систе-

мой в транспортном положении

4440

±50

б) длина без грузов с навесной систе-

мой в транспортном положении

4060

±50

в) ширина по концам полуосей задних

колес



1970

±20

г) высота по кабине



2560

±30

17 Шины (основная комплектация):

а) передние колеса 360/70R24
б) задние колеса



18.4R34

18 Электрооборудование по ГОСТ 3940:



а) номинальное напряжение питания

бортовой сети, В



12

б) номинальное напряжение пуска, В



12
