ВНИМАНИЕ:  ПРИ  РАБОТЕ  В  РЕЖИМЕ  ОТОПЛЕНИЯ  ВЫКЛЮЧАТЕЛЬ 2 (РИ-

СУНОК 2.5.1) ДОЛЖЕН  БЫТЬ  ПОЛНОСТЬЮ  ВЫКЛЮЧЕН,  ЧТОБЫ  ИСКЛЮЧИТЬ

ОДНОВРЕМЕННУЮ РАБОТУ СИСТЕМ ОХЛАЖДЕНИЯ И ОТОПЛЕНИЯ ВОЗДУХА!

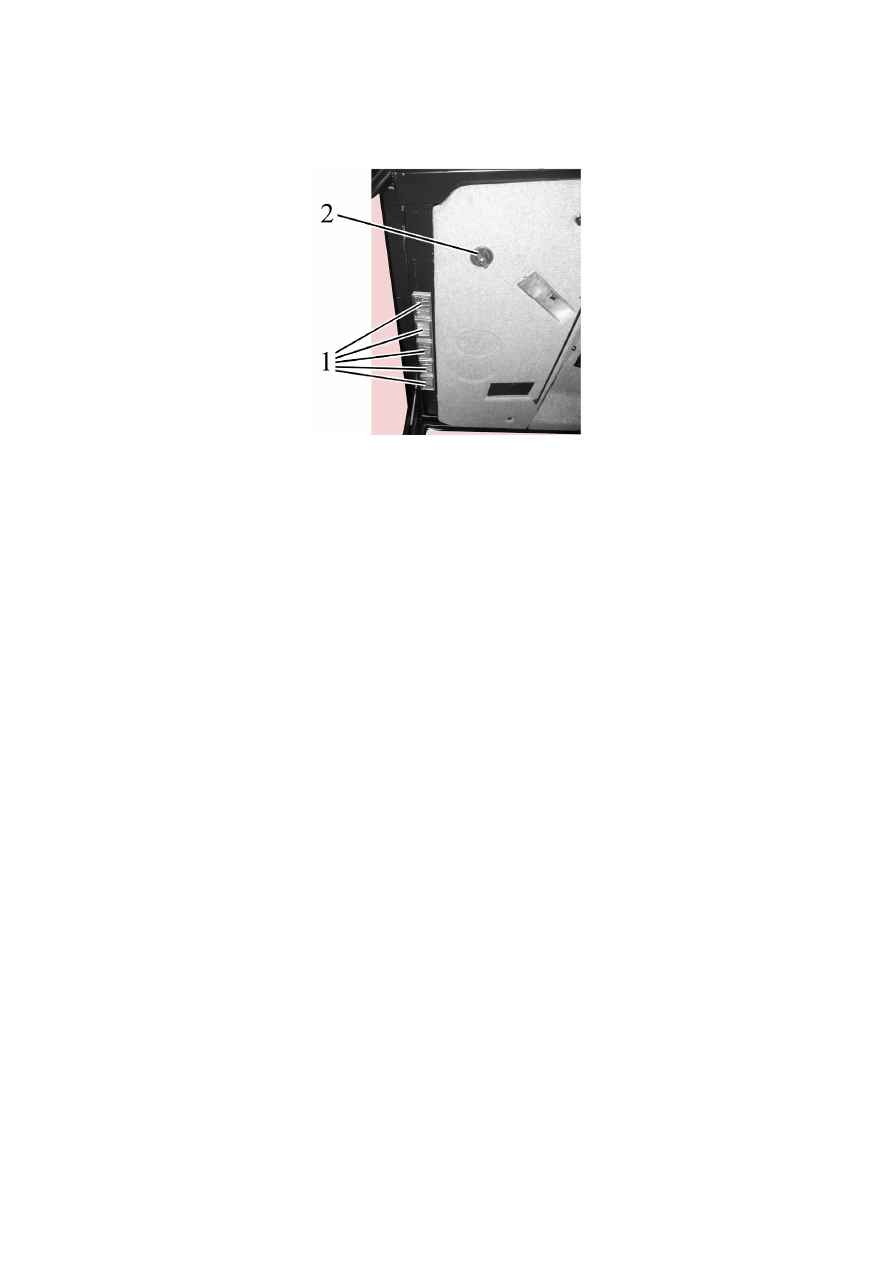

1 – дефлекторы; 2 – рукоятка крана отопителя.



Рисунок 2.5.2 – Установка крана отопителя







2.5.3 Вентиляция кабины



При  работе  кондиционера  в  режиме  отопления  и  кондиционирования  одно-

временно  выполняется  вентиляция  кабины.  Для  работы  кондиционера  в  режиме
только вентиляции необходимо перекрыть кран отопителя, установить выключатель
2 (рисунок 2.5.1) положение «0», выключатель 1 установить в любое из трех обозна-
ченных положений.









26

2.6 Комбинация приборов





Комбинация  приборов 13 (рисунок 2.1.1)  включает  в  себя  пять указателей с пя-

тью сигнальными лампами, как показано на рисунке 2.6.1.







 1

–

сигнальная лампа аварийного давления воздуха в пневмосистеме; 2 – указа-

тель давления воздуха в пневмосистеме; 3 – контрольная лампа зарядки дополнитель-

ной аккумуляторной батареи (не используется); 4 – указатель напряжения; 5 – сигналь-

ная лампа резервного объема топлива в баке; 6 – указатель объема топлива в баке; 7 –

сигнальная лампа аварийной температуры охлаждающей жидкости двигателя; 8 – ука-

затель температуры охлаждающей жидкости двигателя; 9 – указатель давления масла в

системе смазки двигателя; 10 – сигнальная лампа аварийного давления масла в систе-

ме смазки двигателя.



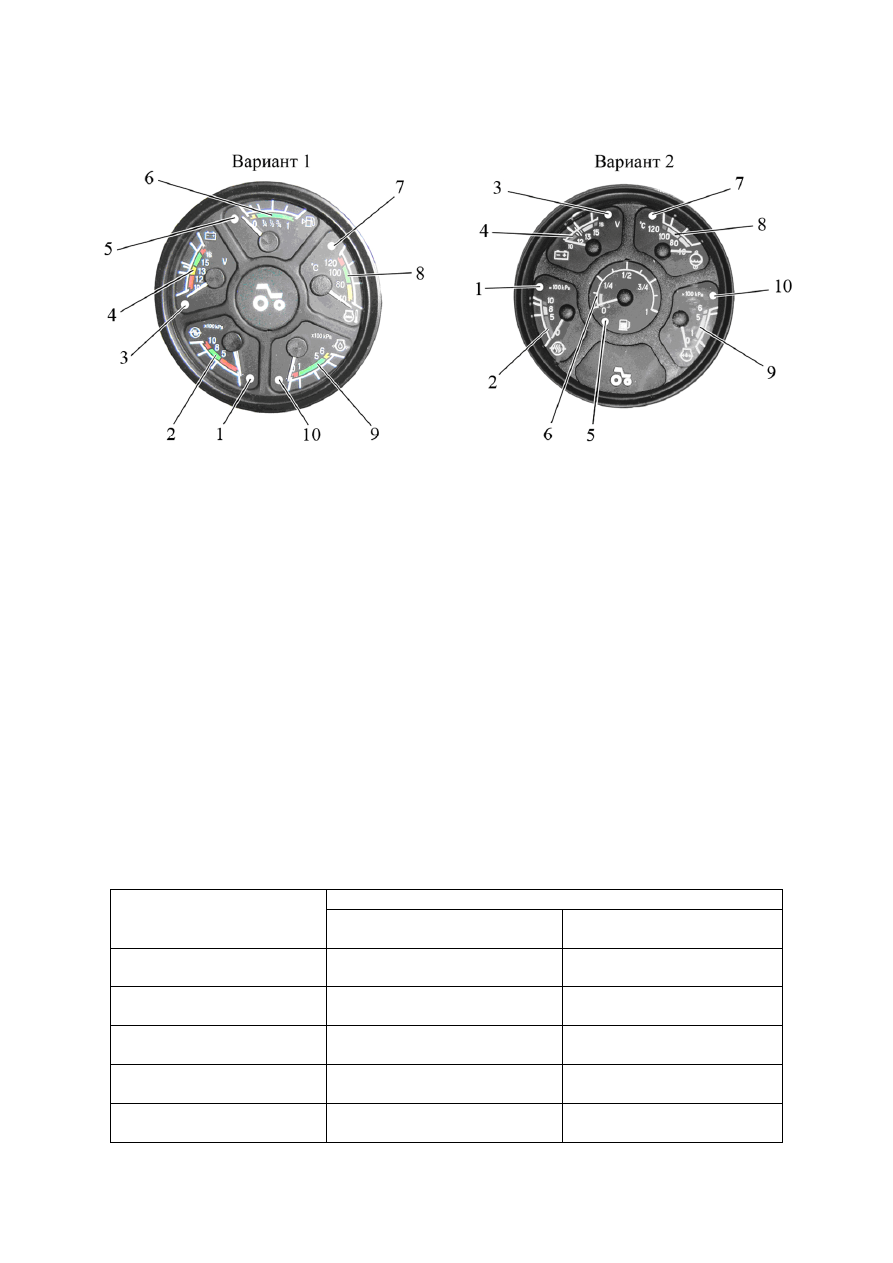

Рисунок 2.6.1 – Комбинация приборов



 2.6.1

Шкала указателя давления воздуха в пневмосистеме 2 имеет три зоны:

 -

рабочая – от 500 до 800 кПа (зеленого цвета);

 -

аварийные (две) — от 0 до 500 кПа и от 800 до 1000 кПа (красного цвета).



В шкалу указателя встроена сигнальная лампа 1 (красного цвета), которая за-

горается при понижении давлении в пневмосистеме менее 500 кПа.



 2.6.2

Указатель напряжения 4 (рисунок 2.6.1) показывает напряжение аккуму-

ляторных батарей при неработающем двигателе, когда ключ выключателя стартера

и приборов (рисунок 2.2.2) находится в положении «I». При работающем двигателе

указатель напряжения показывает напряжение на клеммах генератора.



Состояние  системы  питания  в  зависимости  от  положения  стрелки  на  шкале

указателя приведены в таблице 2.1.





Таблица 2.1 – Состояние системы питания

Состояние системы питания

Зона на шкале указателя

напряжения 4 (рисунок

2.6.1), цвет

при работающем

двигателе

при неработающем

двигателе

13,0 – 15,0 В

зеленый

нормальный    режим   за-

рядки

-

10,0 – 12,0 В

красный

не работает генератор

АКБ разряжена

12,0 – 13,0 В

желтый

Отсутствует зарядка АКБ

(низкое зарядное напряжение)

АКБ имеет нормальную

зарядку

15,0 – 16,0 В

красный

перезаряд АКБ

-

белая риска в желтой

зоне

-

номинальная ЭДС

АКБ – 12,7 В





ВНИМАНИЕ:  ЕСЛИ  УКАЗАТЕЛЬ  НАПРЯЖЕНИЯ  ПОКАЗЫВАЕТ  ОТСУТСТВИЕ

ЗАРЯДКИ АКБ, ПРОВЕРЬТЕ СОСТОЯНИЕ ПРИВОДНОГО РЕМНЯ ГЕНЕРАТОРА!



27

2.6.3 Шкала  указателя объема топлива в баке 6 (рисунок 2.6.1) имеет деления

«0–1/4–1/2–3/4– 1». В  шкалу  указателя  встроена  сигнальная  лампа 5 (оранжевого
цвета), которая загорается при снижении количества топлива в баке до 1/8 от обще-
го объема бака.





ВНИМАНИЕ:  НЕ  ДОПУСКАЙТЕ  ИСПОЛЬЗОВАНИЯ  ТОПЛИВА  ДО  СОСТОЯ-

НИЯ  «СУХОГО  БАКА» (СТРЕЛКА  ПРИБОРА  НАХОДИТСЯ  В  ЗОНЕ  ОРАНЖЕВОГО
ЦВЕТА)!

 2.6.4

Шкала указателя температуры охлаждающей жидкости двигателя 8 имеет

три зоны:
 -

рабочая – от 80 °С до 105 °С (зеленого цвета);

 -

информационная – от 40 °С до 80 °С (желтого цвета);

 -

аварийная – от 105 °С до 120 °С (красного цвета);



В шкалу указателя встроена сигнальная лампа аварийной температуры (крас-

ного цвета) 7, которая работает в двух режимах:
 -

включается и работает в мигающем режиме при значениях температуры ох-

лаждающей жидкости от 109°С до 112 °С включительно.
 -

светится  в  постоянном  режиме  при  значениях  температуры  охлаждающей

жидкости от 113 °С и выше.

 2.6.5

Шкала  указателя  давления  масла  в  системе  смазки  двигателя 9 имеет

три зоны:
 -

рабочая – от 100 до 500 кПа (зеленого цвета);

 -

аварийные (две) – 0 до 100 кПа и от 500 до 600 кПа (красного цвета).



В шкалу  указателя  встроена  сигнальная  лампа  аварийного  падения  дав-

ления масла  10 (красного цвета),  которая  загорается  при  понижении  давления
менее 100 кПа.





ВНИМАНИЕ:  ПРИ  ЗАПУСКЕ  ХОЛОДНОГО  ДВИГАТЕЛЯ  ВОЗМОЖНО  ДАВЛЕ-

НИЕ ДО 600 кПа и ВЫШЕ!





ВНИМАНИЕ:  ЕСЛИ  ЛАМПА  АВАРИЙНОГО  ДАВЛЕНИЯ  ГОРИТ  ПРИ  РАБО-

ТАЮЩЕМ  ДВИГАТЕЛЕ,  НЕМЕДЛЕННО  ОСТАНОВИТЕ  ДВИГАТЕЛЬ  И  УСТРАНИТЕ
НЕИСПРАВНОСТЬ!



28

2.7 Блок контрольных ламп

2.7.1 Общие сведения





Блок контрольных ламп 14 (рисунок 2.1.1) включает в себя пять ламп. Схема

расположения контрольных ламп представлена на рисунке 2.7.1.







 1

–

контрольная  лампа  максимальной  засоренности  фильтра  воздухоочисти-

теля (оранжевого цвета); 2 – контрольная лампа аварийного падения давления мас-
ла в системе ГОРУ (красного цвета); 3 – контрольная лампа блокировки дифферен-
циала заднего моста (оранжевого цвета); 4 – контрольная лампа-индикатор работы
свечей  накаливания  (оранжевого  цвета); 5 – контрольная  лампа  уровня  тормозной
жидкости (оранжевого цвета).

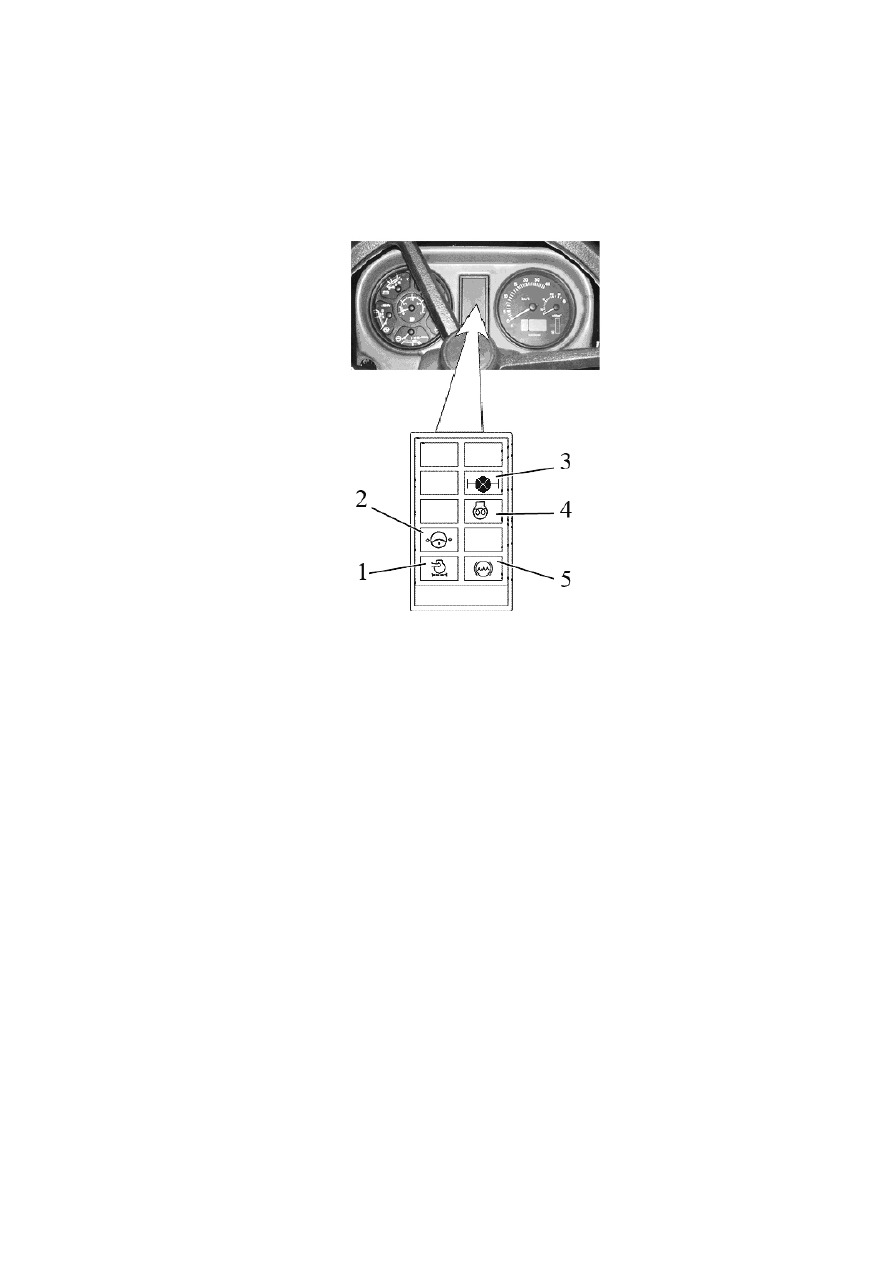

Рисунок 2.7.1 – Блок контрольных ламп





Принцип работы контрольных ламп БКЛ следующий:

 -

контрольная лампа максимальной засоренности фильтра воздухоочистителя

1 (рисунок 2.7.1) загорается, когда превышен максимально допустимый уровень за-
соренности фильтра и необходима его очистка;
 -

контрольная  лампа 2 аварийного  падения  давления  масла  в  гидросистеме

ГОРУ  загорается при падении давления масла в гидросистеме ГОРУ ниже 0,08 МПа
(допускается  периодическое  загорание  лампы 2 при  минимальных  оборотах  двига-
теля – при повышении оборотов двигателя лампа 2 должна погаснуть);
 -

контрольная лампа блокировки дифференциала заднего моста 3 загорается

при включении блокировки дифференциала заднего моста;
 -

контрольная   лампа   уровня   тормозной   жидкости   5   загорается,   когда

уровень  тормозной  жидкости  в  бачках  главных  тормозных  цилиндров  ниже до-
пустимого;
 -

контрольная лампа-индикатор работы свечей накаливания 4 отображает ра-

боту свечей накаливания (алгоритм работы контрольной лампы-индикатора СН при-
веден ниже по тексту).
