Раздел 4. Органы управления



21



КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ

ПРИБОРЫ

Центральный  переключатель  света

(20) имеет три положения:

I  выключено;

II  включены габаритные огни и под-

светка приборов;

III включены габаритные огни, под-

светка приборов, дорожные фары.

Переключатель указателей поворо-

тов, ближнего и дальнего света (21),

звукового сигнала.

Поворотом рычага вперед или назад

включаются соответственно правый

или левый сигнал поворота. При на-

жатии на наконечник переключателя

включается звуковой сигнал. При

включенных фарах установкой рычага

в нижнее фиксированное положение

(вдоль оси рулевой колонки) включа-

ется "дальний" свет, в верхнее фикси-

рованное положение – "ближний" свет.

При движении рычага из положения

"ближний" свет дальше вверх кратко-

временно включается "дальний" свет

(положение нефиксированное).

Указатель давления воздуха в

баллоне пневмопривода (23).

Блоки контрольных ламп (24 и 29).

Сигнализируют об аварийных режи-

мах или работоспособности отдель-

ных узлов трактора.

1.  Индикатор аварийного давления

масла в двигателе. Загорается

при давлении масла ниже допус-

тимого, горит также при нерабо-

тающем двигателе, когда ключ за-

жигания находится в положении I.

2.  Индикатор аварийной темпера-

туры охлаждающей жидкости.

Загорается при температуре ох-

лаждающей жидкости 105 °С.

3.  Резервный.

4.  Индикатор засоренности воз-

душного фильтра. Загорается при

максимальном засорении фильтра

и необходимости его очистки.

5.  Индикатор аварийного давления

воздуха в пневмосистеме тор-

мозов прицепа. Загорается при

давлении в пневмосистеме ниже

допустимого.

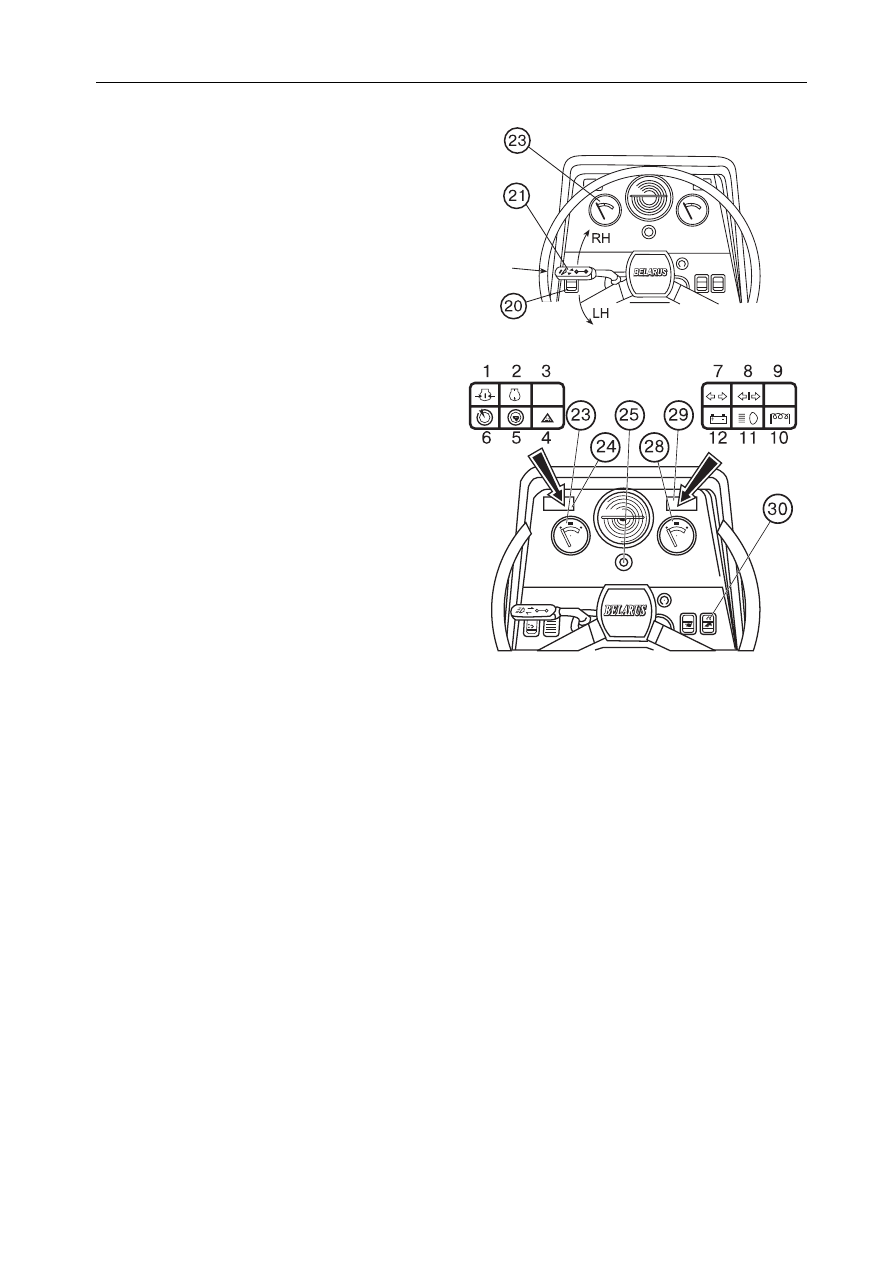

Рис. 5.







Рис. 6. Блоки контрольных ламп



6.  Индикатор  включения  стояноч-

ного тормоза.

7.  Индикатор поворота трактора.

8.  Индикатор поворота прицепа.

9.  Резервный.

10. Индикатор  включения  средств

облегчения запуска двигателя.

Загорается на холодном двигателе

при установке ключа выключателя

стартера  в  положение I. Гаснет

при нагревании свечей до степени

готовности к запуску двигателя. На

прогретом двигателе (при установ-

ке ключа в положение I) индикатор

не  загорается  и  запуск  двигателя

возможен  без  помощи  свечей  на-

каливания.

11. Индикатор  включения  дальнего

света.

12.  Индикатор заряда батареи. За-

горается при разрядке батареи,
при зарядке не горит.





Раздел 4. Органы управления

22





Выключатель  аварийной  сигнали-
зации (25).



При отжатии кнопки внутри ее  загора-
ется  контрольная  лампа  и  мигает  од-
новременно  с  мигающим  светом  сиг-
нализации.










Тахоспидометр (26).

2

1

3

4

5



1 – шкала общего времени работы

двигателя.

2 – шкала  транспортной  скорости,

диапазон 0-30 км/ч;

3 – шкала  оборотов  двигателя,

диапазон 0 - 3500 об/мин;

4 – шкала  оборотов  заднего  вала

отбора  мощности,  диапазон
0 - 1000 об/мин;

5 – шкала  оборотов  заднего  вала

отбора  мощности,  диапазон
0 - 540 об/мин;





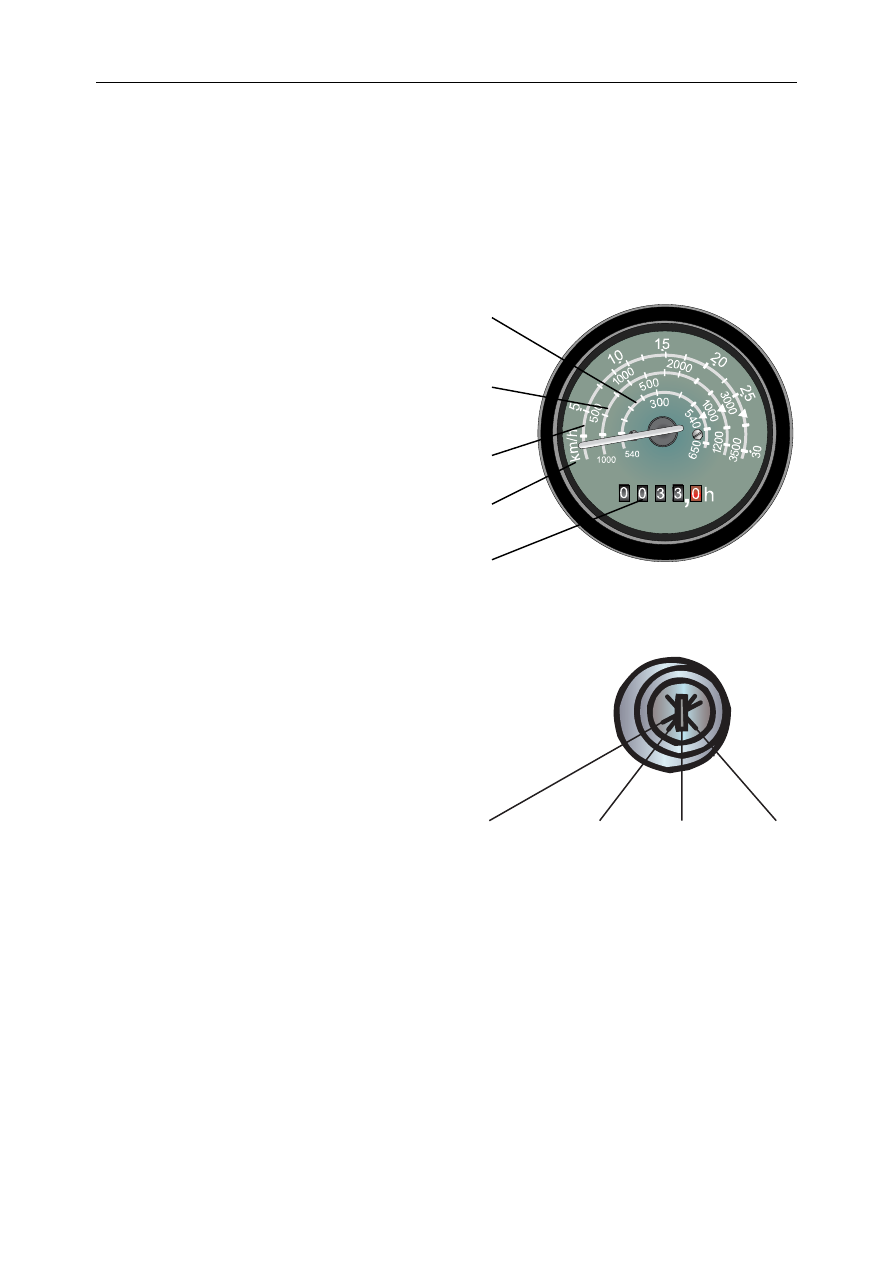

Рис. 7. Тахоспидометр

Включатель  стартера  и  приборов
(27).



Имеет четыре положения (рис. 8):

II

I

0

III



0 – выключено;
I – включение  приборов,  блока  кон-

трольных  ламп,  свечей  накали-
вания  и  электромагнитного  кла-
пана системы электроостанова;

II – включение  стартера  (не  фикси-

рованное);

III –  питание  радиоприемника  (пово-

рот  ключа  против  часовой  стрел-
ки).



Рис. 8. Выключатель стартера и

приборов


Указатель уровня топлива (28).
Шкала имеет деления: 0 - 1/2 - П.
(П – полный)




Раздел 4. Органы управления



23



Предохранители

В щитке приборов смонтированы два блока плавких предохранителей электриче-
ских цепей. Для доступа к предохранителям откройте крышки I и II на щитке под
рулевой колонкой.






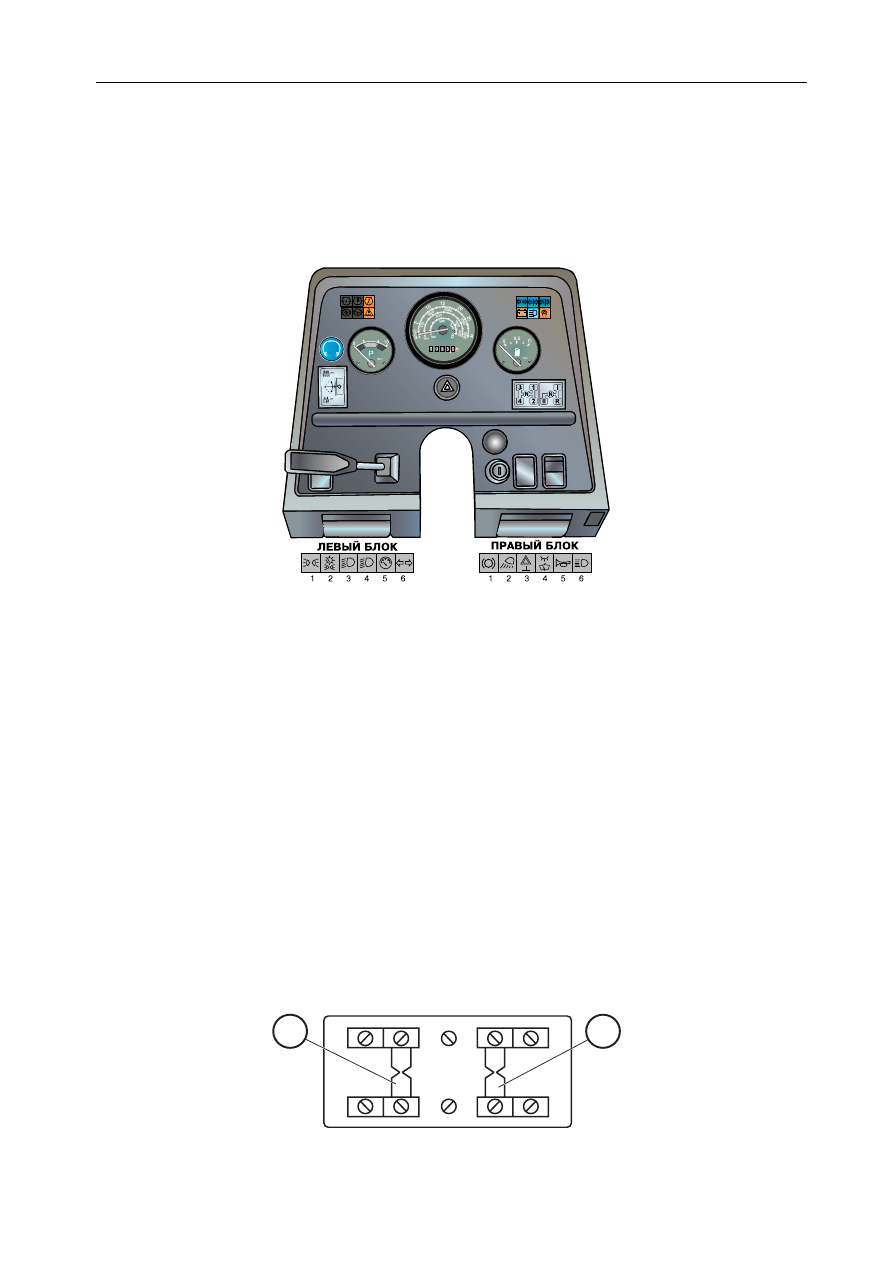

Рис. 9. Предохранители


Двенадцать предохранителей защищают от перегрузок следующие электрические
цепи трактора:

ЛЕВЫЙ БЛОК

1 – указатели поворотов, 7,5 А
2 – питание  приборов  и  блоков  кон-

трольных ламп, 7,5 А

3 – ближний  свет  правой  дорожной

фары, 7,5 А

4 – ближний  свет  левой  дорожной

фары, 7,5 А

5 – правые  габаритные  огни  и  под-

светка приборов, 7,5 А

6 – левые габаритные огни, 15 А

ПРАВЫЙ БЛОК

1 – дальний свет дорожных фар, 15А
2 – звуковой сигнал, 7,5 А
3 – питание плафона, омывателя

стеклоочистителя, 15 А

4 – питание вентилятора, 15 А
5 – аварийная световая сигнализа-

ция и рабочие фары, 15 А

6 – выключатель сигнала торможе-

ния, 15 А





Предохранители на 60 А каждый в цепи заряда аккумуляторных батарей (2) и це-
пи свечей накаливания (1) установлены на маслобаке с левой стороны двигателя
(рис. 10).

2

1



Рис. 10.



Раздел 4. Органы управления

24



Сиденье водителя

Регулировки:
•  По массе водителя производится

вращением рукоятки 1. При враще-
нии рукоятки по часовой стрелке
сиденье регулируется на большую
массу, вращением рукоятки против
часовой стрелки - на меньшую мас-
су.

•  Регулировка  сиденья  по  высоте  в

пределах 60 мм  производится  вра-
щением винта (2).

•  Продольная  регулировка  осуществ-

ляется  нажатием  рычага (3) фикса-
ции  сиденья  вверх  до  упора  и  пе-
ремещением  сиденья  вперед  или
назад в пределах 150 мм.



1

2

3





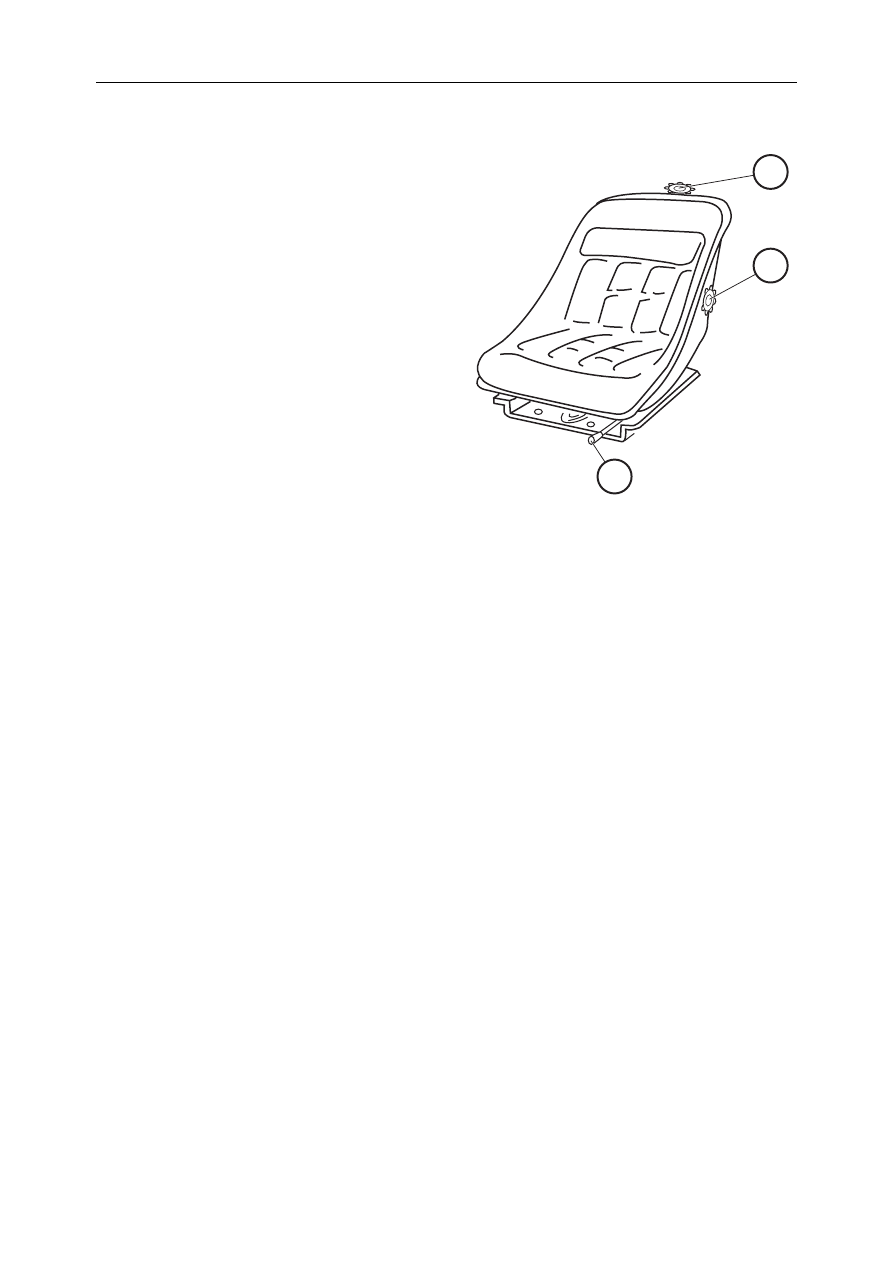

Рис. 11. Сиденье водителя
