Раздел 4. Органы управления



17



4.  ОРГАНЫ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

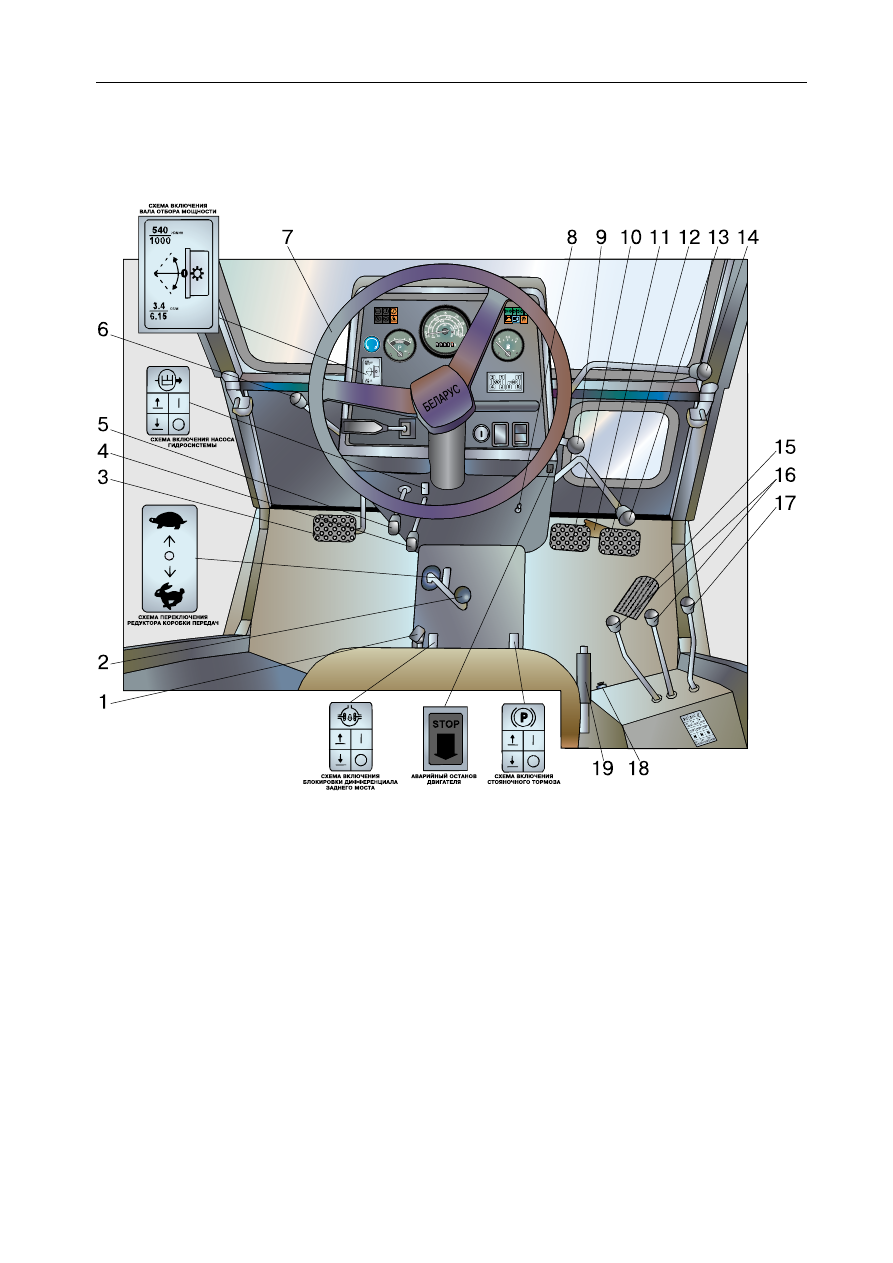

Рис. 1. Органы управления и контрольно-измерительные приборы



1 – рукоятка включения блокировки дифференциала заднего моста; 2 – рычаг пе-

реключения редуктора коробки передач; 3 – педаль сцепления; 4 – рукоятка вклю-

чения насоса гидросистемы; 5 – рукоятка рычага фиксатора рулевой колонки;

6 – рычаг управления задним валом отбора мощности (ВОМ); 7 – рулевое колесо;

8 – рукоятка останова двигателя; 9 – рукоятка управления подачей топлива;

10 – педаль управления левым тормозом; 11 – защелка блокировки педалей тор-

мозов; 12 – педаль управления правым тормозом; 13 – рычаг переключения диа-
пазонов и заднего хода; 14 – рычаг переключения передач; 15 – педаль управле-

ния подачей топлива; 16 – рычаги управления выводами гидросистемы;

17 – рычаг управления гидроцилиндром навесной системы; 18 – выключатель

«массы»; 19 – рычаг стояночного тормоза



Раздел 4. Органы управления

18

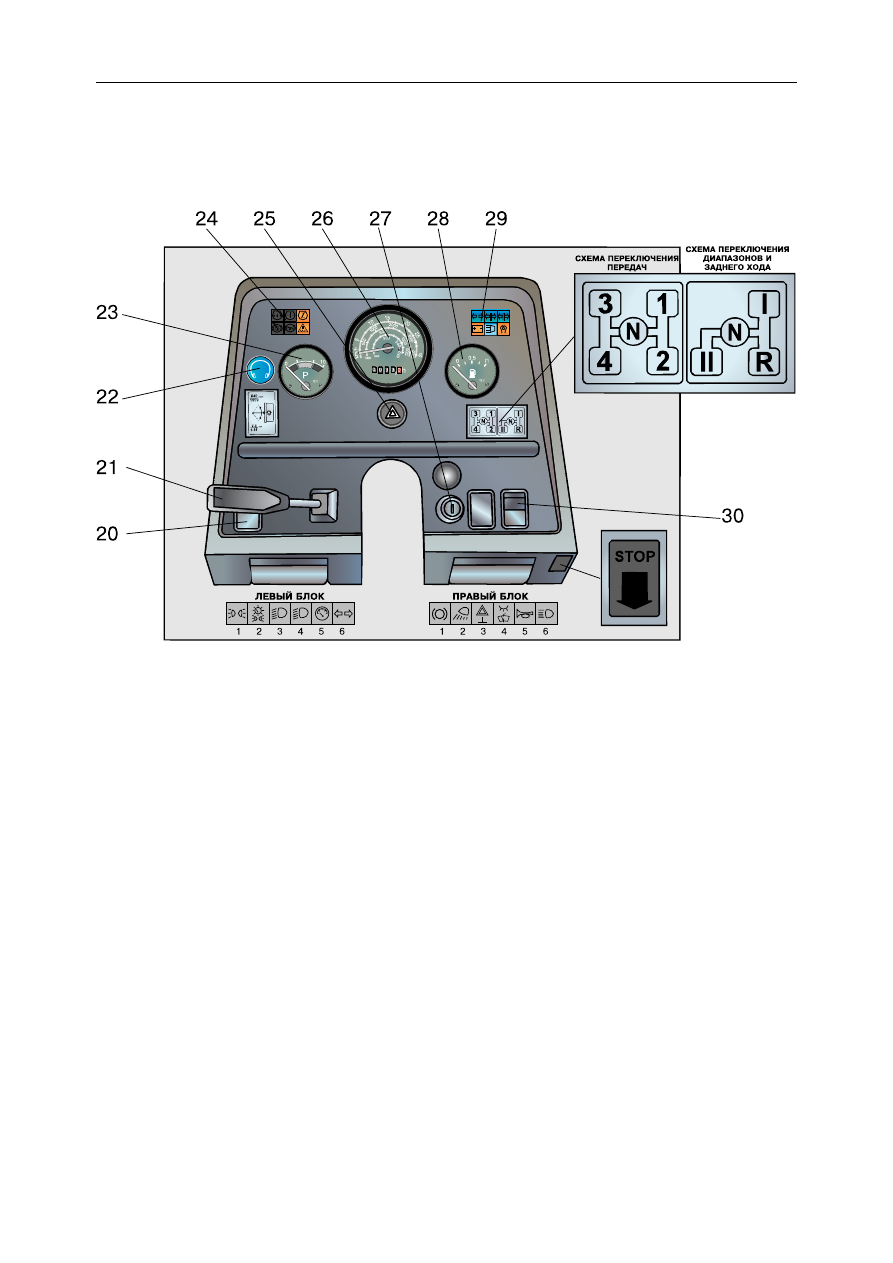

Рис. 1. Органы управления и контрольно-измерительные приборы (продолжение)



20 –  центральный переключатель

света

21 –  переключатель указателей пово-

ротов ближнего и дальнего света,
звукового сигнала

22 –  знак защиты органов слуха
23 –  указатель давления воздуха в

баллоне пневмопривода

24, 29 –блоки контрольных ламп



25 –  выключатель аварийной сигнали-

зации

26 –  тахоспидометр
27 –  выключатель стартера и приборов
28 –  указатель уровня топлива
30 –  переключатель вентилятора
31 –  выключатель света рабочих фары
32 –  выключатель омывателя перед-

него стекла





Раздел 4. Органы управления



19



ОРГАНЫ УПРАВЛЕНИЯ

Рукоятка  включения  блокировки
дифференциала заднего моста (1)
Верхнее  положение  рукоятки – блоки-
ровка включена, нижнее – выключена.
Рычаг переключения редуктора КП (2)
При  перемещении  рычага  вперед
обеспечивается  включение  понижен-
ных передач (L), назад – повышенных
передач  (Н),  среднее  положение  –
передний и задний мосты отключены.
Педаль сцепления (3)
При нажатии на педаль сцепление вы-
ключается.
Рукоятка  включения  насоса  гидро-
системы (4)
При  перемещении  рукоятки  назад  по
ходу  трактора  насос  включается,  при
перемещении вперед - выключается.
Рукоятка  рычага  фиксатора  руле-
вой колонки (5)
При  перемещении  рукоятки  назад  (на
себя) по ходу трактора фиксатор осво-
бождает рулевую колонку для установ-
ки в одно из 4-х положений (через 5°).
Рычаг управления задним ВОМ (6)
При перемещении рычага вперед по
ходу трактора от ограничителя 2
(рис. 3), установленного в положение
«В», включается зависимый ВОМ.
При перемещении рычага назад по
ходу трактора от ограничителя 2, ус-
тановленного в положение «А» -
включается синхронный привод ВОМ.
При перемещении рычага до упора в
ограничитель 2 привод выключается.
Валик переключения скоростных
режимов заднего ВОМ
При полностью вдвинутом в корпус
валике обеспечивается включение
1000 об/мин (6,5 об/м пути), при пол-
ностью выдвинутом – 540 об/мин
(3,5 об/м пути) (рис. 3.1).
Рулевое колесо (7)

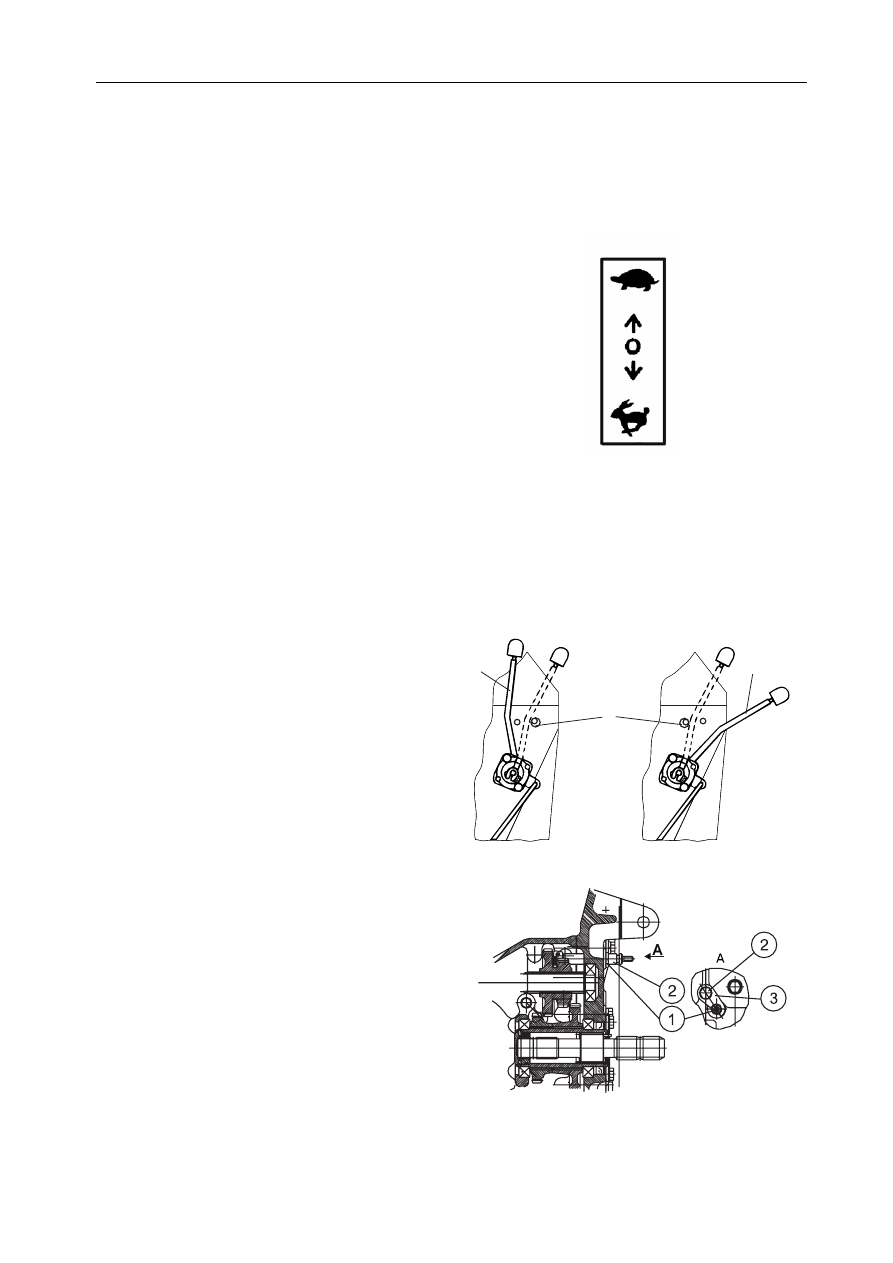

Рис. 2 Схема переключения редуктора







1

1

I

A

A

B

B

II

N

N

2



Рис. 3 Рычаг управления задним ВОМ





Рис. 3.1. Валик переключения скоро-

стных режимов ВОМ



Раздел 4. Органы управления

20



Рукоятка останова двигателя (8)
При  перемещении  рукоятки  назад  по
ходу трактора двигатель глохнет.
Рукоятка  управления  подачей  топ-
лива (9)
При  перемещении  рычага  вперед  по
ходу  трактора  подача  топлива  увели-
чивается, назад - уменьшается.
Педаль  управления  левым  тормо-
зом (10)
При  нажатии  на  педаль  происходит
затормаживание левого тормоза.
Защелка  блокировки  педалей  тор-
мозов (11)
С  помощью  этой  защелки  блокируют-
ся педали рабочих тормозов.
Педаль  управления  правым  тормо-
зом (12)
При  нажатии  на  педаль  происходит
затормаживание правого тормоза.
Рычаг  переключения  диапазонов  и
заднего хода (13)
Схема  переключения  показана  на  рис.
4.1.
Рычаг переключения передач (14)
Схема  переключения  передач  показа-
на на рис. 4.2.
Педаль  управления  подачей  топли-
ва (15)
При  нажатии  на  педаль  увеличивают-
ся обороты двигателя.
Рычаги  управления  передними  и
задними  выводами  гидросистемы
(16)
Оба рычага имеют 4 положения (свер-
ху вниз): «подъем», «нейтраль»,
«опускание», «плавающее». Положе-
ние «плавающее» - фиксированное.
Рычаг управления гидроцилиндром
навесной системы (17)
Имеет 4 положения (сверху вниз):
«подъем», «нейтраль», «опускание»,
«плавающее». Положение «плаваю-
щее» - фиксированное.

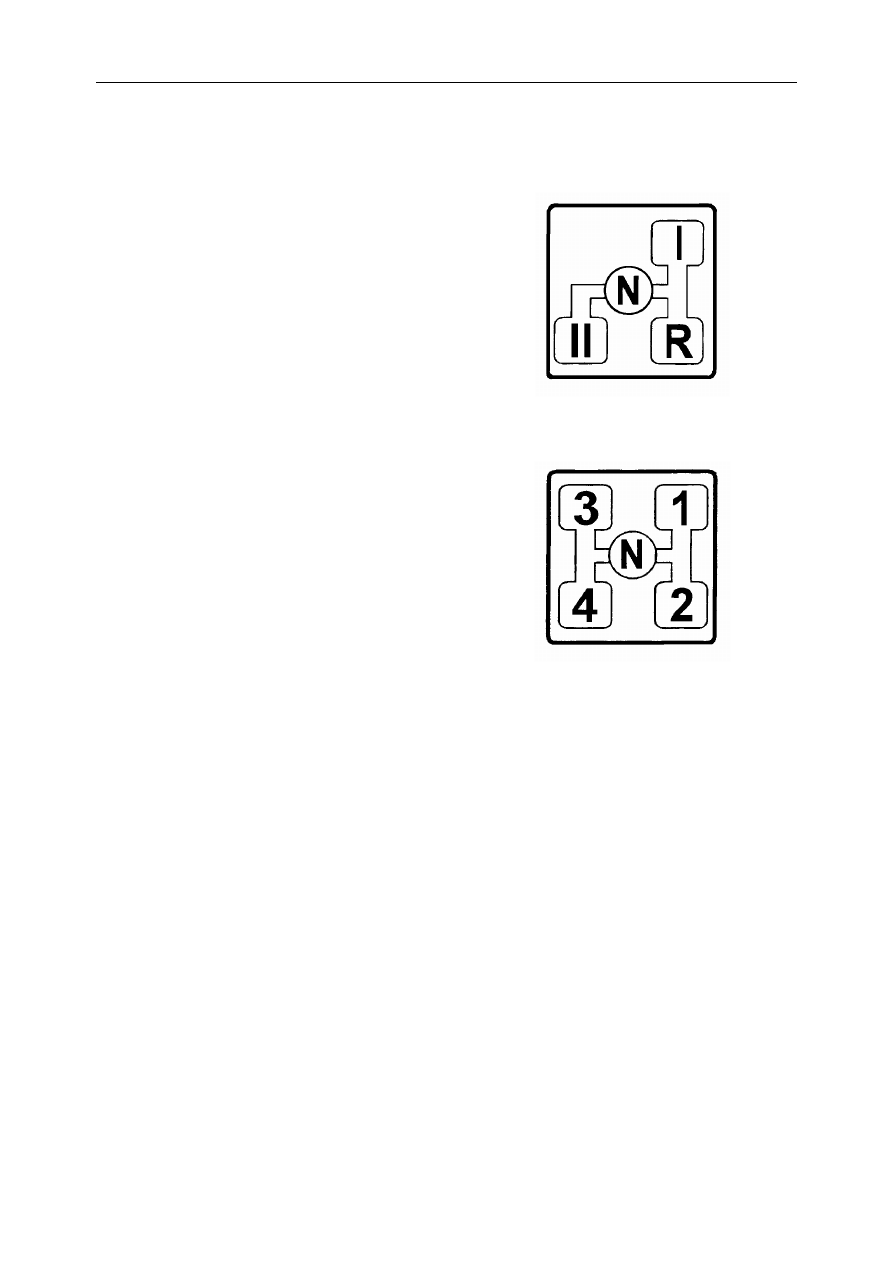

Рис. 4.1. Схема переключения диапа-

зонов и заднего хода





Рис. 4.2. Схема переключения передач.












Выключатель  «массы»  аккумуля-
торной батареи (18)
При  установке  рукоятки  выключателя
в  вертикальное  положение  минусовой
вывод  аккумуляторной  батареи  от-
ключается от «массы» трактора.
Рычаг стояночного тормоза (19)
При  перемещении  рычага  вверх  трак-
тор затормаживается.
