Фильтр тонкой очистки топлива дизеля 2Д100 тепловоза ТЭ3

 Существенно улучшить качество фильтрации топлива, что необходимо для защиты топливной аппаратуры, удалось установкой бумажного фильтрующего элемента тонкой очистки топлива (рис. 49).

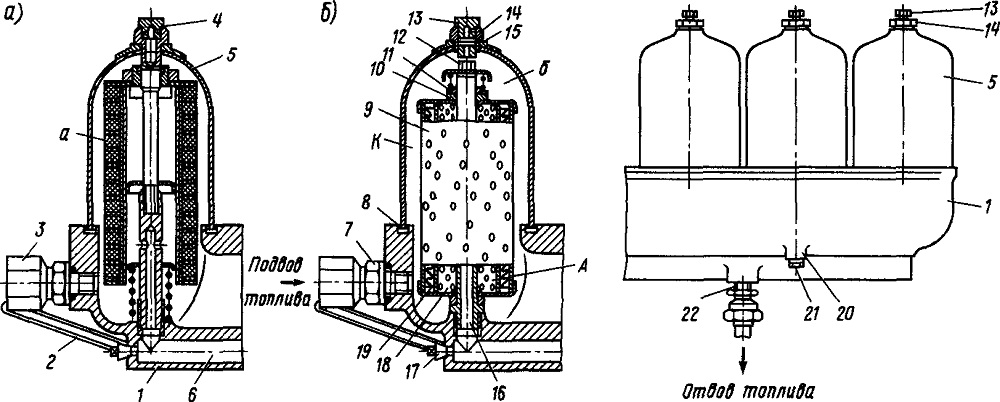

Рис 49. Бумажный фильтрующий элемент вместо войлочного: а — фильтр тонкой очистки с войлочным фильтрующим элементом, б — фильтр с бумажным фильтрующим элементом в том же корпусе, 1 — корпус, 2 — шплинтовка проволочная, 3 — защитный колпачок (при транспортировке), 4, 8, 15—прокладки, 5—колпак, 6—канал чистого топлива; 7—штуцер подвода топлива, 9— четыре бумажных фильтрующих элемента (под каждым колпаком бумажный элемент), 10—нажимная втулка, 11— пружина, 12, 14 — гайки, 13, 17—пробки, 16—стержень, 18 — сетчатая труба, 19 — шелковый чехол, предварительно надеваемый на сетчатую трубу, 20—бонка для слива отстоя, 21 — пробка для слива отстоя; 22 — штуцер отвода топлива, А — полость чистого топлива, К — полость грязного топлива
