Выпускной коллектор дизеля 2Д100 тепловоза ТЭ3
Высокие тепловые напряжения и работа в
условиях переменных нагрузок вызывают большие знакопеременные силы,
действующие на выпускной коллектор. Сварная конструкция выпускных
коллекторов в охлаждаемом варианте выполнена в виде двухстенной трубы
прямоугольного сечения. Внутренняя и наружная стенки соединены
электрозаклепками. Переменные режимы вызывали изменения давления воды,
что приводило к обрыву электрозаклепок, при этом
образовывались трещины по сварным швам и коллектор выходил из строя.
Повышена прочность электрозаклепок (рис. 48, а) и снижен уровень
напряжений в зоне сварного шва за счет выноса сварного шва на
прямолинейный участок стяжки коллектора (рис. 48, б). Заменен материал
прокладок под смотровые лючки выпускного коллектора с паронита на
асбосталь, что обеспечило герметичность по лючкам и прекратило выброс
газов в машинное отделение тепловоза.

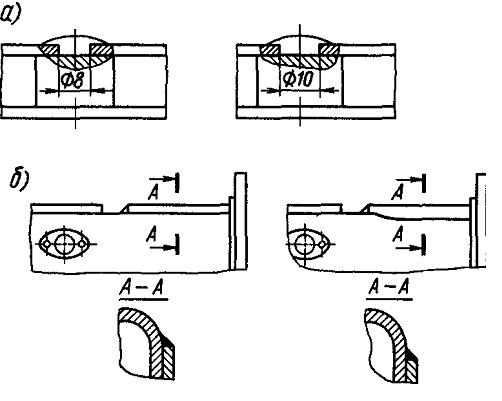

Рис. 48. Изменения в выпускном коллекторе
а — электрозаклепки, б — сварной шов
