Приемо-передатчик СПП-856 пожарного автомобиля связи и освещения АСО-ЗИЛ-150
При разработке схемы и конструкции
приемо-передатчика были использованы отдельные узлы и детали
радиостанции «РЕЙД-И».
Приемо-передатчик СПП-856 смонтирован в металлическом, корпусе размером
220 X 320 X 190 мм.
Все детали радиостанции смонтированы на шасси, которое вставляется в
кожух. Шасси состоит из двух взаимно перпендикулярных панелей.
На передней панели шасси приемо-передатчика расположены:
шкала установки рабочих волн с указателем и фиксатором. Диапазон
фиксированных волн — 270—320;
ручка настройки приемника с лимбом от —90 до +90;
вольтметр постоянного тока типа М-63 с кнопкой и шкалой на 300/600 р
ручка настройки антенны с неоновым индикатором.
Кроме того, на лицевой панели установлены: штепсельный
разъем для включения микротелефонной трубки, гнезда «Телефон», антенное
гнездо.
Питание приемо-передатчику подается на штепсельный разъем,'
установленный на задней стенке шасси.
Приемо-передатчик выполнен по трансиверной схеме. Общими для приемника и
передатчика являются антенный контур, трансформатор ТР1 и лампа Л1о.
Прием и передача производятся на одной волне.
Накал' ламп приемника и передатчика может питаться как постоянным^ так и
переменным током. Переход с приема на передачу производится
переключением анодного питания с помощью рележуправляемого контактами
клапана микротелефонной трубки.
Питание микрофона и обмотки реле подается от цепи 12 в через селеновый
выпрямитель ВСА-35-1 и фильтр Изо, С53.
Приемник (рис. 31) построен по супергетеродинной схеме и .имеет восемь
каскадов. Промежуточная частота равна 1100 куц. В приемнике применены
однотипные Лампы металлической серии типа 6Ж7. Первый каскад — усилитель
высокой частоты (лампа Л1) —резонансный усилитель с параллельным
питанием анода.
Второй каскад —смеситель (лампа Л). Третий каскад — гетеродин (лампа Л3)
—выполнен по схеме генератора с электронной'1 связью. Четвертый . каскад
— усилитель промежуточной частоты (лампа Л4)—резонансный усилитель с
последовательным питанием анода.
Пятый каскад —второй усилитель промежуточной частоты (лампа Л
—резонансный усилитель с параллельным питанием
анода. Шестой каскад — ограничитель (лампа Л6) —амплитудный ограничитель ограничивает величину сигнала и срезает помехи. Седьмой каскад — частотный преобразователь и детектор — преобразует частотно-модулированные колебания в амплитудно-моду-лированные и детектирует. В детекторном каскаде применена постоянная положительная обратная связь (катушка обратной связи L9 связана с катушкой L8). Восьмой каскад — усилитель низкой частоты (лампа Л10).

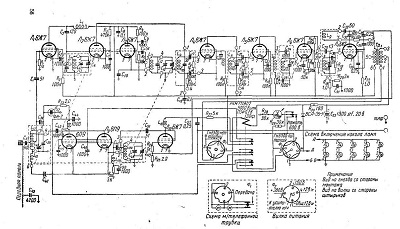

Рис. 31. Схема приемопередатчика СПП-856.
Лампа Л10 выполняет две функции: в приемнике — усилитель низкой частоты,
в передатчике — частотный модулятор.
Все контуры высокой и промежуточной частоты заключены в медные экраны.
Установка рабочей волны производится ручкой «Установка волны» на
передней панели. Точная настройка на волну корреспондента производится
переменным конденсатором Сю, ось которого выведена на переднюю панель и
снабжена лимбом и ручкой с надписью «Настройка приемника».
Передатчик (см. рис. 31) состоит из возбудителя, усилителя мощности и
частотного модулятора В передатчике применены две лампы типа 6П9,
включенные параллельно. Частотным модулятором служит лампа Л10 типа 6Ж7.
Генераторная часть передатчика собрана по схеме с электронной связью.
Колебательным контуром возбудителя служит катушка L14 с конденсаторами
С48 и С49.
Усилителем мощности является анодная цепь ламп. Анодный контур L11, С39,
С40 является одновременно и антенным контуром, к которому через
разделительный конденсатор С37 подключается антенное гнездо на лицевой
панели приемо-передатчика.
Питание анодной цепи параллельное. Установка рабочей волны производится
ручкой «Установка волны», общей для приемника и передатчика. Точная
настройка производится ручкой «Настр. антенны» и контролируется по
свечению неоновой лампочки Л\\.
Для уменьшения влияния настройки антенного контура на частоту
возбудителя применена нейтрализация. Цепь нейтрализации состоит из
катушки L12 и конденсатора С».
Частотный модулятор. В передатчике (см. рис.
31) применена узкополосная частотная модуляция, осуществляемая следующим
образом: напряжение звуковой частоты при передаче речи в микрофон со
вторичной обмотки трансформатора ТР1 через разделительный конденсатор С,
подается на сетку лампы Л10; анод лампы через конденсатор С51 подключен
к контуру возбудителя. При изменении амплитуды напряжения звуковой
частоты на сетке лампы Л10 изменяется динамическая емкость лампы на
участке анод-катод, которая через конденсатор С51 воздействует на
частоту контура возбудителя.
Частота генерируемых колебаний изменяется в пределах 8—10кгц.
Коммутация цепей питания. Переход с приема на передачу
осуществляется переключением анодных напряжений 150 и 300 в с помощью реле Р. Питание реле Р подается через контакты клапана микротелефониой трубки. Во время приема обмотка реле питается от цепи накала 12 в через селеновый выпрямитель ВСА-35-1. При нажатии клапана (передача) цепь реле размыкается, Контакты реле в положении «Прием» подают анодное напряжение 150 в на лампы приемника и напряжение звуковой частоты от приемника на усилитель в блоке питания.
В положении «Передача» контакты реле разрывают цепь
питания приемника 150 в, цепь звуковой частоты, подаваемой на усилитель
в блоке питания и замыкают цепи питания экранных сеток (150 в) и анодов
ламп передатчика (380 в).
Питание к приемо-передатчику подается от блока питания по пятижильному
кабелю с разъемным соединением.
Блок питания БП-57/С (рис. 32) обеспечивает питание радиостанции от сети
переменного тока напряжением 127—220 в или от батареи аккумуляторов
напряжением 12 в.

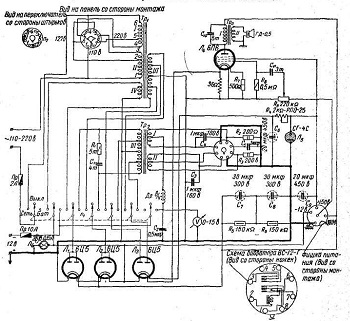

Рис. 32. Схема блока питания БП-57/С.
Блок смонтирован в железном корпусе. Все детали
блока смонтированы на угловой панели — шасси. На шасси блока
смонтированы кенотронные выпрямители и вибропреобразователь, фильтры,
одноламповый усилитель низкой частоты, динамический громкоговоритель.
На передней панели установлены: вольтметр постоянного тока на 15 в,
переключатель питания 1/, индикаторная лампа с линзой, регулятор
громкости, решетка громкоговорителя и ручки для вынимания шасси из
кожуха. На задней стенке блока размещены два предохранителя на 2 и 10 а,
клеммы для подключения батареи 12 в и шнур с вилкой для включения в сеть
переменного тока
Кенотронные выпрямители блока дают два напряжения: 150 и 380 в. Для
работы от сети переменного тока служит трансформатор ТР\, при работе от
батареи аккумуляторов — трансформатор ТР2. Первичная обмотка сетевого
трансформатора ТР\ секционирована и может быть включена на напряжения
110, 127, 220 в. Для переключения служит переключатель 77,. Вторичные
обмотки обоих трансформаторов также секционированы.
С части вторичной обмотки трансформатора снимается и выпрямляется
кенотроном JI3 напряжение 150 в и стабилизируется газовым стабилизатором
СГ-4С (JI5). Это напряжение служит для питания анодных цепей приемника и
экранных сеток ламп передатчика.
Со всей вторичной обмотки снимается напряжение и выпрямляется
кенотронами Л1 и JI2 напряжение 380 в для питания анодов ламп
передатчика. Аноды кенотронов соединены параллельно.
Вторичные обмотки трансформаторов подключаются к анодам кенотронов
переключателем III.
В вибропреобразователе применен патрон-вибратор типа ВС-12Г. Для
улучшения условий работы контактной системы вибратора каждая группа
контактов работает на свою первичную обмотку (I и II) трансформатора Грг
Для подавления радиопомех при работе вибропатрона служат искрогасящие
сопротивления R2 и R, по 200 ом, дроссель в/ч, конденсаторы С',, С4, С5
по 1 мкф 160 в в первичной цепи и сопротивление R1 — 5 ком с
конденсатором 4 тыс. пкф— 1500 в, включенные во вторичную обмотку
трансформатора 7р„
Сглаживающим фильтром в цепи 380 в служат конденсаторы С7, С8.,
включенные последовательно и зашунтированные сопротивлениями R5,R6.
Фильтром в цепи 150 в служат конденсаторы С6, С9 и сопротивление R4.
Переключатель II\ служит для переключения рода
питания и имеет три положения: «Батарея» — «Выключено» — «Сеть».
В блоке смонтирован одноламповый усилитель низкой частоты на лампе 6П6 с
динамическим громкоговорителем типа ГД-0,5. Напряжение звуковой частоты
подается от приемника и регулируется переменным сопротивлением R9.
Для защиты от перегрузок и коротких замыканий в
первичные обмотки трансформаторов Тр1 и Тр2 включены плавкие
предохранители. В сети переменного тока — на 2 а, в цепи постоянного
тока — на 10 а.
Питание подастся от блока к радиостанции пятижильным кабелем, заделанным
на конце пятиштырьковой фишкой

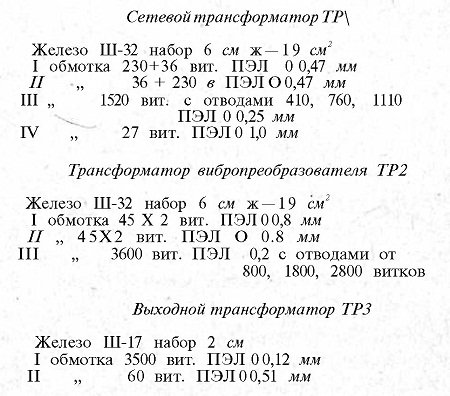

Данные трансформаторов блока БП - 57/С
В автомобилях, выпущенных до мая 1954 г.,
устанавливалась радиостанция «РЕЙД-И», схема и конструкция которой
подверглись модернизации. u .
Модернизированная радиостанция «РЕЙД-И» (рис. 33) может работать от сети
переменного тока и от автомобильной батареи аккумуляторов 12 в. Для
питания радиостанции изготовлен специальный блок, в котором использованы
детали от вибропреобразователя ВП-557.
Основная схема приемо-передатчика «РЕЙД-И» оставлена без изменения.
Переделке подверглись система коммутации и схема подачи питания (рис. 34
и 35).
Схемы блоков питания для обоих вариантов радиостанций показаны на рис.
36 и 37.

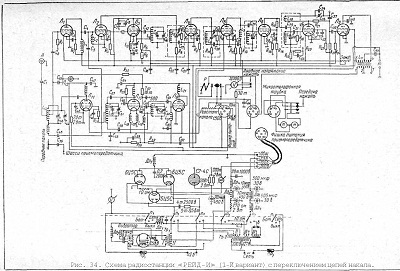

Рис. 34

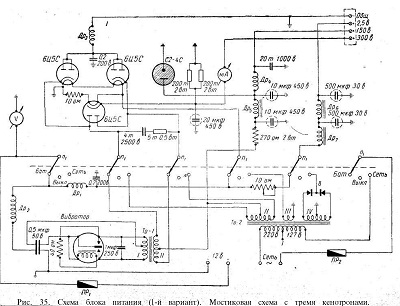

Рис. 35.

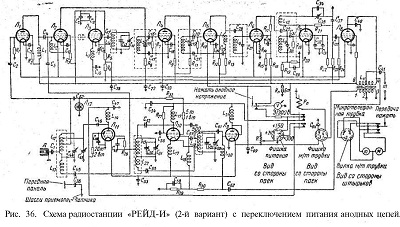

Рис. 36. Схема радиостанции «РЕЙД-И» (2-й вариант) с переключением питания анодных цепей.

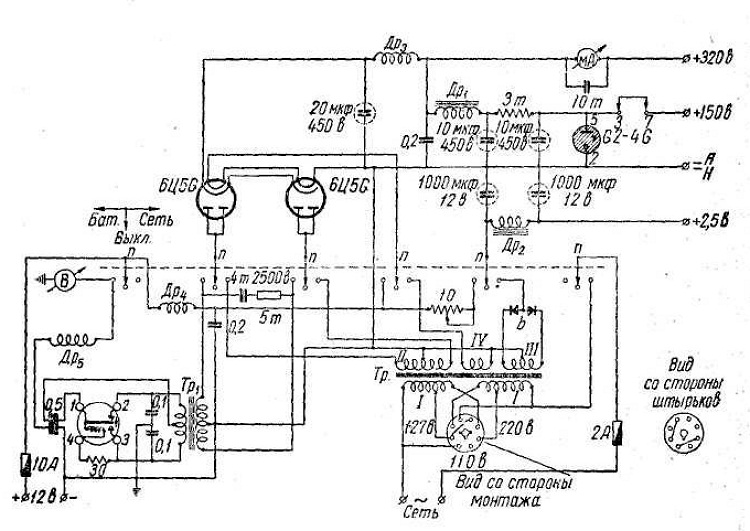

Рис. 37. Схема блока питания (2-й вариант). Двухполупериодная схема с двумя кенотронами.
