Магнитные пускатели 8 и 12 предназначены
для включения на распределительный щит напряжения одного из двух возможных источников питания: генератора автомобиля или внешнего источника — силовой или осветительной сети напряжением 220 в. Для этого входные контакты пускателя 12 соединены со штепсельным гнездом 14, которое при помощи шлангового кабеля может быть подключено к внешнему источнику, а входные контакты пускателя 5 с клеммами -1 -2 и.~3 коробки клемм генератора. На соединительных линиях установлены группы защиты ? и 13.. Ввиду того, что включение на распределительный щит напряжения обоих источников одновременно недопустимо, оба пускателя сблокированы механически, и включение их производится при помощи одной и той же кнопочной станции 10. Катушки пускателей питаются каждая от соответствующего ей источника, но цепи питания их подключены к контактам кнопочной станции таким образом,. что включение одного из пускателей, возможно лишь при условии выключения второго Цепь питания катушки пускателя генератора 8; кроме станции 10, проходит через кнопку 5, установленную на щитке приборов в кабине водителя, и тепловое реле 3, Это предусмотрено для того, чтобы водитель, находящийся в кабине и наблюдающий по приборам за работой двигателя и генератора, имел возможность, не выходя из кабины, отключить генератор путем нажатия кнопки 5 в случае, если приборы покажут перегрузку или короткое замыкание. Если по какой-либо причине наблюдение обеспечено не будет, отключение генератора будет произведено тепловым реле автоматически. Пускатели МПКР1-1Ю рассчитаны для включения нагрузки величиной до 7 кет при ном и начальном н а п р я ж ен и и 220 в. Катушки их состоят из 2100 витков провода ПЭЛ-1 0 0,29 мм. Контакты серебряные или металлокерамические.

Магнитные пускатели МПКО-110

20, 23 и 25 (см. рис.22) предназначены для включения потребителей, подключаемых шланговым кабелем к штепсельным гнездам: трехполюсному 31 и трем двухполюсным 33, а также крышевого прожектора 29. Входные, контакты пускателей, включающих гнезда 33 и крышевой прожектор, через группы защиты 21 и 26 соединены с вторичными обмотками трансформаторов ТС-2,5.

На рис. 24 дана схема соединений магнитного пускателя и кнопочной, станции. Для того чтобы замкнуть линию главного тока, нужно нажатием кнопки 7 замкнуть контакты 8 линии питания катушки пускателя, подключенной к входным клеммам' 2 главного тока. При этом электрический ток с нижней клеммы 2 поступит в катушку 3 и далее через дополнительную катушку 9; правый вспомогательный контакт К), замкнутые в этот момент контакты , 8 кнопки «Пуск» ,и постоянно замкнутые контакты 6 кнопки «Стоп» на верхнюю клемму. 2 главного тока. В результате прохождения тока в катушке возникнет магнитное поле, под действием.; которого траверса 1 с блокконтактами притянется к катушке; и контакты 2 и 11 главного тока будут замкнуты. Одновременно с главными контактами при этом замкнутся и вспомогательные контакты 10, благодаря чему можно будет отпустить пусковую кнопку 7, но линия питания катушки останется замкнутой второй — вспомогательной цепью. В этом случае ток до правого контакта 10 пойдет по прежнему пути, затем на левый контакт 10, Правый контакт .8 и дальше снова по прежнему пути. Выключение пускателя производится путем нажатия на кнопку «Стоп>>. 5. При этом контакты 6 размыкаются, цепь катушки пускателя прерывается, магнитное поле исчезает и траверса 1 под действием силы тяжести падает; размыкая при этом контакты главного тока 2 и 11.

Входные контакты пускателя 23, включающего штепсельное гнездо 31, соединены с источником' питания: генератором или
внешней сетью, помимо трансформаторов.

Для включения пускателей служат пять кнопочных станций -30;-32 и 34, установленных на панели щита.

Пускатель 23 рассчитан для включения потребителей общей

мощностью не более 3,5 кет при номинальном напряжении 220 в, пускатели 20 и 25 — для включения потребителей общей мощностью не более 2 кет при напряжении 127 в. Катушка первого содержит 3200 витков провода ПЭЛ-1 0 0,18 мм, катушки вторых — 1840 витков провода той же марки 0 0,25 мм. Контакты серебряные или металлокерамические.

Трансформатор типа ТОП

17 служит для питания аппаратуры связи и дополнительного электрооборудования автомобиля и понижает напряжение генератора с 220 до 12 в. Первичная обмотка его присоединена к клеммам первичной обмотки одного из трансформаторов ТС-2,5 18, вторичная — к щиту питания в аппаратном отделении автомобиля.

Трансформатор ТП

28 подобный обычно применяемым в радиосхемах в качестве выходных трансформаторов, предназначен для питания сигнальной лампочки 27 генератора и понижает напряжение с 220 до 3,5 в. Первичная обмотка его присоединена к выходным клеммам теплового реле, вторичная — к патрону лампочки 27.

Сигнальная арматура АС-0

9, 11, 19, 22, 24 и 27 в количестве 8 шт. предназначена для установки сигнальных лампочек с напряжением 3,5 в. Арматура состоит из карболитового корпуса с резьбой .на цилиндрической части, патрона с резьбой Е-10 для лампочки 3,5 в и линзы, закрепляемой карболитовым ободком с резьбой. Арматура вставляется в отверстия, высверленные в панели щита, линзами наружу, и закрепляется с задней стороны панели зажимной гайкой, навертываемой на резьбовую часть корпуса. Лампочки арматуры 9, 11, 19, 22 и 24 питаются от дополнительных катушек, специально для этой цели намотанных поверх основных катушек магнитных пускателей.

Дополнительные катушки пускателей МПКР1-110 8 и 12 содержат 30 витков медного провода диаметром 0,3 мм, пускателей МПКО-110 20, 23 и 25— 55 витков такого же провода диаметром 0,18 мм. Лампочка арматуры 27, как упоминалось выше, пи тается от трансформатора 28 (см. рис 22).

Штепсельные гнезда

(см. рис. 22) установлены на панели щита в нижнем ряду и предназначены: трехполюсное 14 для подключения распределительного щита к внешнему источнику, трехполюсное 31 — для питания потребителей трехфазного тока 220 в, три двухполюсных 35 — для питания переносных прожекторов. Гнездо 31 является резервным и предназначено для питания электрического инструмента.

В качестве штепсельных гнезд использованы гнезда штепсельных соединений И-73А которыми снабжен также весь кабель. При подключении кабеля к щиту имеющаяся на одном из его концов вилка смыкается с гнездом щита, затем- соединение закрепляется гайкой, которая навертывается на резьбовую часть
гнезда, установка трех штепсельных гнезд питания переносных прожекторов вызвана необходимостью равномерной нагрузки на фазы генератора и трансформаторов. Общий вид панели распределительного щита с размещенной на ней аппаратурой дан на рис.25.

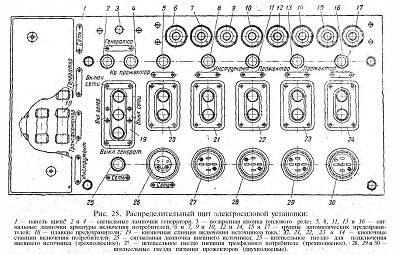

Рис. 25. Распределительный щит электросиловой установки
