Радиостанция пожарного автомобиля связи и освещения АСО-ЗИЛ-150

Средства связи

Общая схема соединений аппаратуры связи дана на рис 29. Работа каждого вида связи (радио и телефонной), их взаимодействие и использование на пожаре приводятся ниже

Радиостанция пожарного автомобиля связи и освещения АСО-ЗИЛ-150

Для связи с ЦП ПС во время следования автомобиля и по прибытии на пожар, до установления телефонной связи на автомобиле, смонтирована радиостанция с антенным устройством

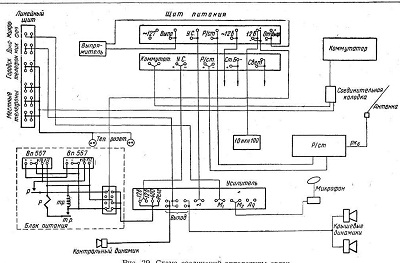

Рис. 29. Схема соединений аппаратуры связи

Эта радиостанция представляет собой., ультракоротковолновый приемо-передатчик СПП-856, блок питания типа БП-57С и антенное устройство.

Схема и конструкция радиостанции (рис. 30) разработаны и изготовлены в мастерских связи пожарной- охраны Ленинграда.

Радиостанция может питаться от сети переменного тока и от автомобильных аккумуляторов напряжением 12 в.

Для излучения и приема электромагнитных волн служит штыревая антенна длиной 2,5 м, укрепленная на специальном подъемном механизме на крыше кузова автомобиля. Приемо-передатчик связан с антенной фидером из высокочастотного кабеля марки РК-6.

Противовесом (землей) служит металлическая обшивка кузова, к которой присоединяется оболочка высокочастотного кабеля.

Условия радиоприема на автомобиле осложнены помехами,: излучаемыми системой зажигания двигателя, поэтому необходимо применять специальную защиту от этих помех.

Наиболее эффективная защита достигается полной экранировкой цепей зажигания и свечей. Если это не представляется возможным сделать, то ограничиваются установкой специальных подавительных сот включаются в каждый провод, идущий к свече, и в центральный провод распределителя. При таком неполном способе защиты помехи от зажигания при работе двигателя значительно уменьшаются и становится возможным принимать слабые сигналы, речь становится разборчивой^ дальность связи увеличивается.

Дальность надежной двусторонней связи с равноценной радиостанцией при наличии помехозащитного устройства на системе зажигания автомобиля достигает 18—20 км на стоянке и 12—15 км во время движения автомобиля.
