Вызывное устройство ВУ-6 ШТАБНОГО ПОЖАРНОГО АВТОМОБИЛЯ ГАЗ-51 и ГАЗ-63

 Для посыпки вызова абонентам применено вызывное устройство типа ВУ-6, схема которого изображена на рис. 10.

Вызывное устройство является преобразователем постоянного

тока в переменный, частотой 20—25 периодов в секунду, в основу действия которого положено использование зуммирующего реле-Основными деталями вызывного устройства являются трансформатор ТР и реле Р.

Источником тока вызывного устройства служит аккумулятор 6 в.

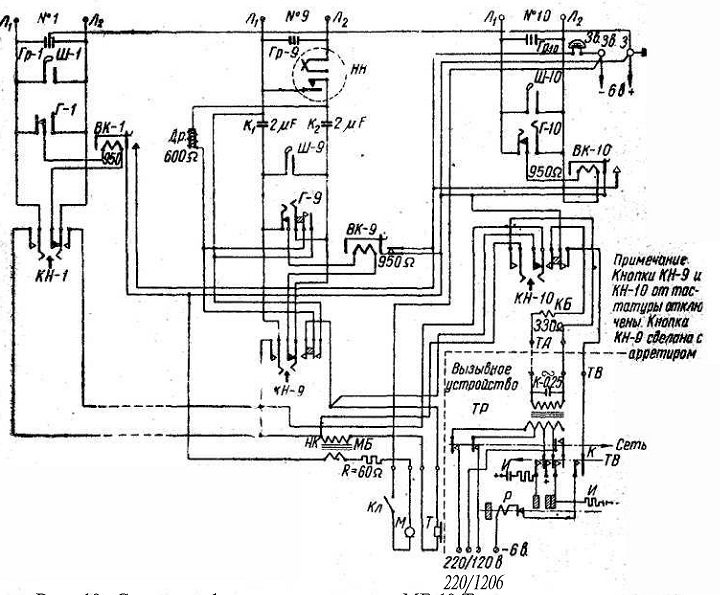

Рис. 10. Схема телефонного коммутатора МБ-10-Т с дополнением соединительной линии и приборов рабочего места. Обозначения в схеме:
№ 1 — комплект приборов Местного абонента, № 9 — комплект приборов соединительной линии ЦБ(АТС), № 10 — комплект приборов местного абонента № 10 с произведенным изменениями, Л—Л2 — линейные клеммы коммутатора;. ГР-1 — ГР-10 — линейные молниеотводы, Ш 1 — Ш-10 — штепсель 2 проводный, Г 1 — Е-10 гнезда абонентов! КН-1 — кнопка, ВК-1 — ВК-10 — отбойно-вызывные клапаны, ДР- — дроссель; НН — номеронабиратель АТС, К — конденсатор, ЗВ — сигнальный .звонок, КН-9 — кнопка соединительной линии, КН-10 — кнопка посылки вызова, ИК. МБ — индукционная катушка: R — сопротивление, КЛ — клапан микротелефонной трубки, М — микрофон,
Г — телефон, ТР — трансформатор вызывного устройства, Р — вибрирующее реле вызывного устройства, К — ключ роликового типа вызывного устройства, И — искрогаситель
