Пульт управления ШТАБНОГО ПОЖАРНОГО АВТОМОБИЛЯ ГАЗ-51 и ГАЗ-63

Включение аппаратуры и контроль за напряжением аккумулятора производятся на пульте управления,

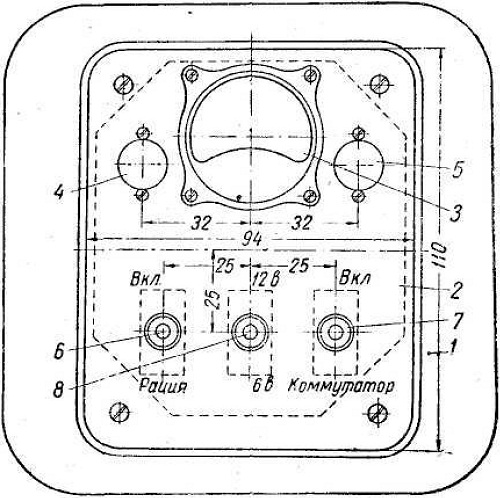

расположенном в центре стола (см., рис. 1). Перед началом работы для подключения аккумулятора необходимо общий рубильник на зарядо-разрядном щитке 5 поставить в положение «Разряд»; проверить по вольтметру на пульте включения напряжение аккумулятора, для чего средний тумблер поставить в положение «6 в». Пульт управления (рис. 5) состоит из корпуса 1 с установленной на нем панелью 2. На панели смонтированы вольтметр 3, контрольная лампа приемо-передатчика 4, контрольная лампа телефонного коммутатора 5, тумблер включения приемо-передатчика 6, тумблер включения телефонного коммутатора 7, тумблер включения аккумулятора — 8.

Рис. 5 Пульт управления
