Антенна ШТАБНОГО ПОЖАРНОГО АВТОМОБИЛЯ ГАЗ-51 и ГАЗ-63

 На автомобиле установлена штыревая антенна с пружинным амортизатором (рис. 6), который служит для подъема антенны в рабочее (вертикальное) положение и предотвращает поломку ее при ударах о препятствия при движении. Антенна соединяется с радиостанцией коаксиальным кабелем РК-3 или РК-6; оплетка кабеля соединяется с корпусом автомобиля. Подъем антенны осуществляется путем ослабления натяжного троса из кабины автомобиля

Антенна состоит из составного дюралюминиевого стержня 1, навинченного с помощью наконечника 2 на верхнюю втулку 3. Между верхней втулкой 3 и нижней втулкой 4 укреплена пружина 5, дающая возможность штырю антенны наклоняться и подниматься в вертикальной плоскости. Втулка 4 закреплена на резьбе в изоляционной втулке 6, которая в свою очередь ввернута в муфту 7. Антенна установлена на трубе 8, укрепленной с помощью фланца 9 к лобовому щиту кабины. Между точками I и II впаивается мягкий проводник сечением 1,5—2 мм2. Коаксиальный кабель подпаивается к точке // и пропускается через трубу 8.

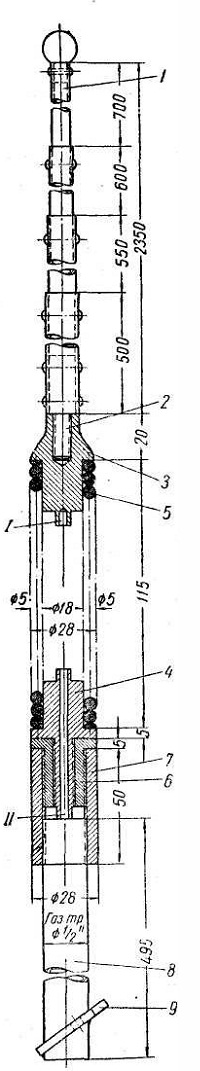

Рис. 6. Штыревая антенна с пружинным амортизатором.
