Блокировочные устройства для защиты от движущихся и падающих объектов

 Устройства этого типа либо исключают возможность проникновения человека в опасную зону, либо устраняют опасный фактор на время пребывания человека в этой зоне. Блокировочные устройства могут быть механическими, электромеханическими, электрическими, фотоэлектрическими, радиационными и др.

Механическая блокировка представляет собой систему, обеспечивающую связь между ограждением и тормозным либо пусковым устройством. Например, для снятия ограждения 1 кривошипно-шатунного механизма (рис. 6.1) необходимо затормозить и полностью остановить привод механизма. При этом рычаг 2 дает возможность запорной планке 3 выйти из направляющего канала 4. При снятом ограждении автоагрегат невозможно растор-мозить, а, следовательно, и пустить его в ход. Такой принцип блокировки применяется в большинстве случаев, когда пребывание в зоне работы оборудования недопустимо.

Электрическая блокировка применяется в электроустановках с напряжением 500 В и выше, а также в различных видах технологического оборудования с электроприводом. Она обеспечивает возможность включения оборудования только при наличии ограждения. Обычно в ограждение встраивают один из контактов концевого включателя, поэтому при открытом или снятом ограждении нет возможности соединить электрическую цепь системы привода.

Электромеханическая блокировка заключается в том, что в ней роль электромагнита выполняет человек, воздействуя на механическую часть системы. На рис. 6.2 показано, что, чтобы открыть дверь 4, нужно повернуть рукоятку 1. При этом повернется валИк 6, соединенный с рубильником 7 и замком 2. Валик разомкнет электрическую цепь рубильника, а затем освободит засов 3 замка. Чтобы снова включить установку, следует вначале закрыть дверь и повернуть рукоятку. Скоба на двери нажмет на палец 5, утопит его и даст возможность войти засову в отверстие скобы. Таким образом, вначале окажется закрытой дверь и лишь потом включится рубильник.

Фотоэлектрическая блонировка основана на принципе преобразования в электрический сигнал светового потока, падающего на фотоэлемент (фотосопротивление). Если опасную зону оградить световыми лучами, то пересечение луча вызовет изменение фототока и приведет в действие исполнительные механизмы защиты или отключения установки. Такая блокировка находит широкое применение в кузнечно-прессовых и механических цехах машиностроительных заводов.

Радиационная блокировка основана на применении радиоактивных изотопов. Устройство блокировки может быть таким, как показано на рис. 6.3. Здесь радиоактивные излучения, направленные от источника, улавливаются измерительно-командным устройством 1 (например, счетчиком Гейгера), воздействующим на тира-тронную лампу 2, от которой приводится в действие реле 3. Контакты реле либо разрывают цепь управления, либо воздействуют на пусковое устройство. Реле 4 работает как контрольное при нарушении системы блокировки. Действие изотопов рассчитано на работу без замены в течение десятков лет, и для них не требуется специальный уход.

Другим преимуществом блокировки радиационными датчиками является то, что они позволяют производить бесконтактные измерения, одинаково надежно работают в агрессивной среде и в среде, находящейся под большим давлением, а также при высокой температуре.

Рис. 6.1. Механическая блокировка ограждения

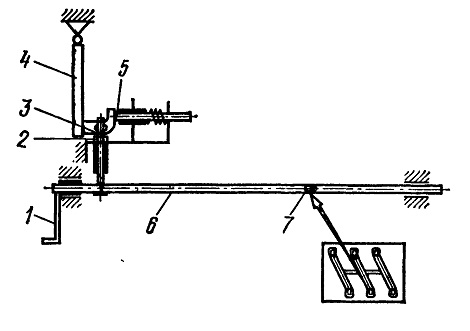

Рис. 6.2. Электромеханическая блокировка

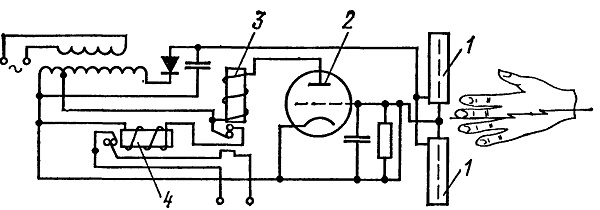

Рис. 6.3. Радиационная блокировка
