15.2. Основные сведения об оборудовании для погрузки горной породы

Горные грейферные грузчики

Вертикальные выработки. Для механизированной погрузки породы в стволах шахт и шурфах применяют пневматические грейферные грузчики. Грейферы подвешиваются над забоем на канатах лебедок, устанавливаемых на подвесном проходческом полке или на поверхности. Перемещение подвешенного грейфера над забоем осуществляется вручную или с помощью механизмов. У тяжелых погрузочных грейферных машин механизм вождения грейфера включает такие элементы, как круговой монорельс, тележка поворота с пневмоприводом и тельфер с кареткой его радиального перемещения.

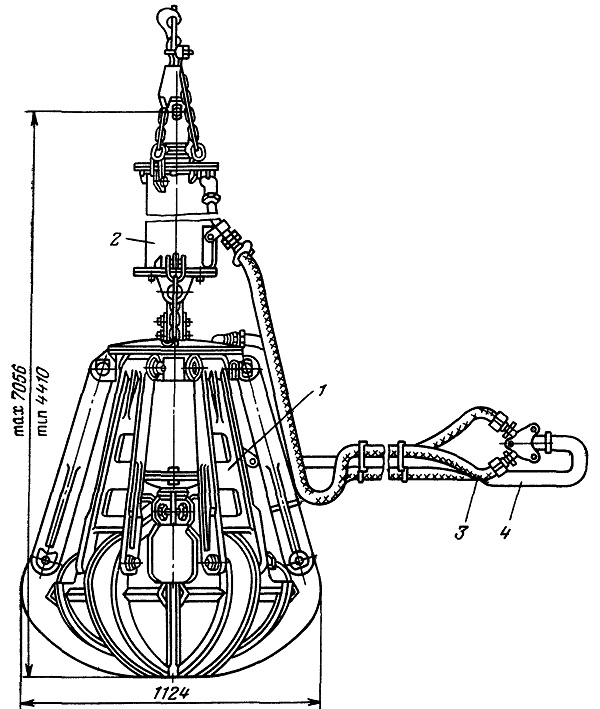

Рис. 15.5. Пневматический грейферный грузчик КС-3:
1 — грейфер; 2 — пневмоподъемник; 3 — пневмосистема; 4 — водило

ТАБЛИЦА 15.3

Погрузочные машины с механизированным вождением грейфера позволяют увеличить производительность труда рабочих в среднем в 2 раза по сравнению с машинами КС-3, но их недостатками являются высокая стоимость, дополнительные затраты на приобретение и сооружение мощной компрессорной станции, большой расход сжатого воздуха.

При проходке разведочных выработок ограниченной площади сечения возможно применение только легких, сравнительна небольших размеров гурейферных грузчиков с ручным вождением.

Пневматический грейферный грузчик с ручным вождением состоит (рис. 15.5) из собственно многолопастного грейфера,, пневматического подъемника и водила, на котором размещены органы управления грейфером и подъемником.

Технические данные грейферных грузчиков приведены в табл. 15.3.

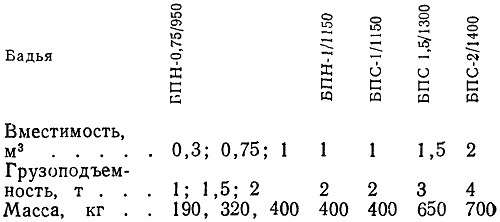

Погрузка породы осуществляется грейферными грузчиками в бадьи. Серийно выпускаемые бадьи имеют вместимость ог 0,3 до 6,5 м3. При проходке шурфов применяют бадьи вместимостью менее 0,3 м3. По конструкции бадьи подразделяются на несамоопрокидывающиеся (БПН) и самоопрокидывающиеся (БПС). Технические данные проходческих бадей вместимостыо до 2 м3 приведены ниже.


Наклонные выработки. В зависимости от угла наклона выработки и направления проходки (снизу вверх или сверху вниз) применяют различные технические средства для погрузки горной породы. При углах наклона выработок (уклона, наклонного ствола) до 5—8° для погрузки породы возможно применение тех же погрузочных машин, что и при проходке горизонтальных выработок. Применение удерживающих приспособлений, чаще всего в виде дополнительной лебедки с канатом, предохраняет машину от сползания в забой и облегчает ее перемещение вверх. Тем самым обеспечивается возможность использования машин в выработках с большими углами наклона. Так, например, машина 1ПНБ-2У, оснащенная усиленным тормозным фрикционом, предохранительной лебедкой 1ЛП и имеющая шипы на траках гусениц, устойчиво работает при углах наклона до 18°.

Погрузочная машина ППН-7 с рычажно-ковшовым исполнительным органом предназначена для проведения уклонов с углом наклона до 25°. По рельсовому пути она перемещается с помощью лебедки, смонтированной на машине. Сложность конструкции машины, громоздкость и большая масса не позволили ей найти широкое распространение.

Погрузка породы погрузочными машинами в наклонных выработках осуществляется в вагонетки или скипы, которые перемещаются по выработкам с помощью лебедок и канатов.

Основным техническим средством механизированной уборки породы при проведении наклонных выработок являются скреперные установки, включающие скреперные полки, если уборка породы выполняется с перегрузкой ее в вагонетки или скипы.
