14.4. Краткие сведения о проходческих насосах. Расчет проходческого водоотлива

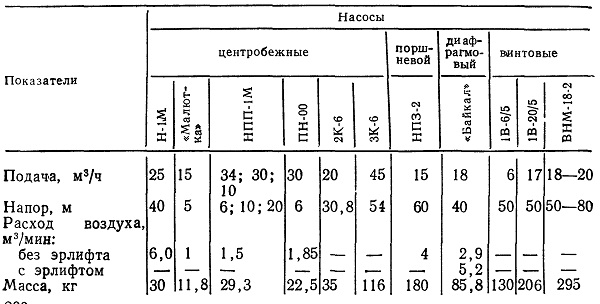

В качестве забойных насосов при проведении вертикальных и наклонных выработок применяются центробежные, поршневые, диафрагмовые и винтовые насосы (табл. 14.1).

Турбинные двигатели насосов Н-1М и «Малютка» отличаются компактностью, небольшой массой, приходящейся на единицу мощности, и большой частотой вращения вала, что обеспечивает возможность его непосредственного соединения с валом насосной части.

ТАБЛИЦА 14.1

Погружные пневматические насосы НПП-1М и ПН-OQ оснащаются ротационными двигателями с частотой вращения ротора соответственно 3000 и 4500 мин-1.

Консольные центробежные насосы 2К-6, ЗК-6 и др. предназначены для перекачивания технически чистой неагрессивной воды.

Насос НПЗ-2 является конструкцией, представляющей два спаренных поршневых насоса двойного действия с приводом от двух пневматических двигателей. Насос и двигатель смонтированы на раме. Насос предназначен для откачивания загрязненных шахтных вод.

Пневматический диафрагмовый насос «Байкал» применяется для откачки сильно загрязненной воды и очистки водосборников и зумпфов от пульпы. Насос оборудован эрлифтным устройством, предназначенным для увеличения высоты подъема воды, и глушителем шума выхлопа отработанного воздуха.

Винтовые насосы имеют рабочий орган в виде однозаходного стального винта, вращающегося в резиновой обойме, внутренняя полость которой выполнена по форме двухзаходной винтовой поверхности с шагом, в два раза большим шага винта. Во время работы винт вращается вокруг собственной оси, и одновременно его ось совершает планетарное движение.

Винтовые насосы хорошо работают на загрязненной воде, развивают высокий напор, их эксплуатация не требует квалифицированного обслуживания и систематического ухода.

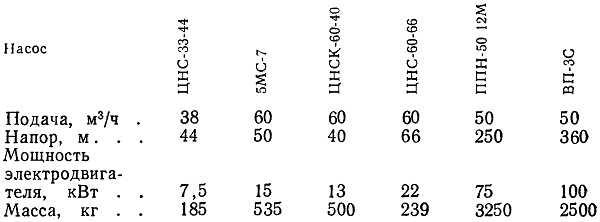

Ниже приведены технические данные некоторых центробежных горизонтальных и подвесных проходческих насосов.

Примечание. Для горизонтальных многосекционных насосов приведены показатели, соответствующие минимальному числу насосных секций

Основными техническими параметрами, характеризующими работу насоса, являются: подача Q; напор Н; напор при нулевой подаче Н0 — напор насоса при закрытой задвижке, установленной у напорного патрубка насоса; вакуумметрическая высота всасывания Hвак; допустимая вакуумметрическая высота всасывания Hв.доп — высота, при которой обеспечивается работа насоса без изменения его основных технических параметров; мощность N на валу насоса и n — КПД насоса, пока-зывающий, какая часть мощности расходуется на перемещение жидкости.

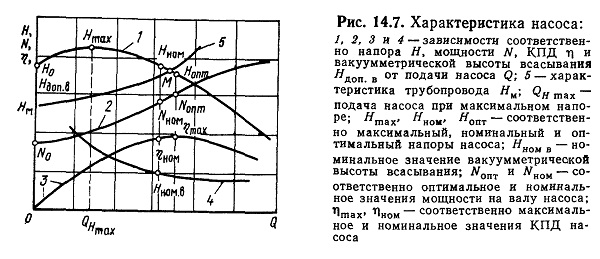

Рабочая точка находится путем наложения характеристики трубопровода на характеристику насоса (рис. 14.7, точка М). Если напорная характеристика насоса и характеристика трубопровода пересекаются в двух точках, то режим работы насоса будет неустойчивым, так как подача будет изменяться в широких пределах. Если эти кривые вообще не пересекаются, насос не подаст жидкость в трубопровод.

Для приближенной оценки возможности использования данного насоса в конкретных условиях надо исходить из того, что геодезическая высота Нг должна быть на 5—10% меньше напора, создаваемого насосом при закрытой задвижке, а высота всасывания всех насосов обычно не превышает 5—7 м.

Водоотливная установка состоит из насоса (насосов), трубопроводов и контрольно-измерительной аппаратуры. Для трубопроводов применяют стальные бесшовные трубы диаметром 50—450 мм с фланцевым соединением и уплотнением с помощью прокладок из резины, свинца или красной меди.

Нагнетательный трубопровод оборудуется задвижкой, обратным клапаном и компенсатором, а всасывающий — сеткой и приемным клапаном. Назначение приемного клапана — удерживать воду, заливаемую в насос перед пуском. Сетка предназначена для предохранения насоса от попадания в него крупных частиц породы и других предметов. Обратный клапан открывается только при поступлении воды из насоса в трубопровод, при остановке насоса он закрывается под действием воды в трубопроводе.

Задвижка служит для регулирования работы насоса и устанавливается непосредственно на нагнетательном патрубке насоса.

Насос включается только после заполнения его водой. Для этой цели имеется контрольный кран.

Для контроля за работой насосной установки измеряют напор, подачу и потребляемую мощность.

Расчет водоотливной установки состоит в следующем. Первоначально устанавливают величину нормального QH и максимального Qм притока воды и разрабатывают схему водоотлива. На схеме должны быть приведены сведения о месте расположения водосборников и насосных камер.

Определяют необходимую подачу Q (м3/ч) насоса с учетом того, что насос должен откачать суточный приток воды не более чем за 20 ч:

Q=*Qh* 24/20.         (14.4)

Ориентировочно определяют напор насоса (м):

 Н=1,1Нв,  (14.5)


где Нв — глубина выработки (по вертикали), м.

По величинам Q и Н из каталога выбирают тип насоса и проверяют возможность двух насосов выбранной подачи обеспечить водоотлив за одни сутки при максимальном водопритоке.
