14.3. Водоотлив при проходке наклонных и горизонтальных выработок
Для улавливания воды при проведении наклонных выработок в их почве через
каждые 5—10 м оборудуются поперечные канавки, из которых вода поступает
в продольную канавку, а затем в водосборник. Туда же откачивается вода
из забоя забойным насосом. С помощью горизонтального стационарного
насоса далее вода откачивается непосредственно на поверхность или
подается к промежуточному водосборнику.
Забойные насосы устанавливают горизонтально на специальных рамах,
оборудованных полозьями или колесами, а также на переносных полках (рис.
14.5).
По выработкам насосы перемещают на салазках или на колесах по рельсовым
путям с помощью канатов и лебедок, устанавливаемых на поверхности или в
камере промежуточной насосной станции.
Нагнетательный трубопровод насоса периодически наращивают по мере
углубки выработки. С этой целью насос соединяют с напорным трубопроводом
гибким рукавом.
При небольших водопритоках в наклонные выработки, так же как и при
проведении вертикальных выработок, вода может удаляться вместе с породой
в вагонетках или скипах (см. разд. 14.2).
Водоотлив из горизонтальных выработок осуществляется с помощью
водоотливных канавок (рис. 14.6). Для обеспечения движения воды по
канавкам самотеком (а также для улучшения условий транспортирования
грузов) почве выработки придается продольный уклон от 0,002 до 0,005.
Для стока воды в канавку почва должна иметь также поперечный уклон не
менее 0,002.
При площади сечения канавки около 0,05 м2 она обеспечивает водоотлив при
водопритоке до 60—70 м3/ч.
В процессе проведения штолен и других выработок из них на отметки выше
устья штольни вода по канавке вытекает непосредственно на поверхность, а
при проведении других выработок она стекает по канавкам горизонтальных
выработок к
водосборнику шурфа или ствола, откуда откачивается насосами на
поверхность.

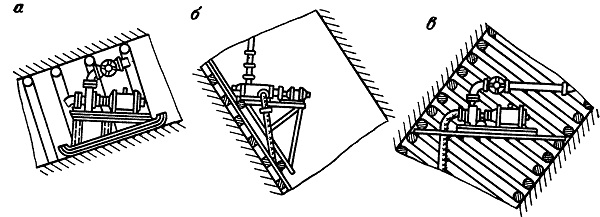

Рис. 14.5. Забойные насосы, устанавливаемые в наклонных выработках на салазках (а и б) и на переносном полке (в)

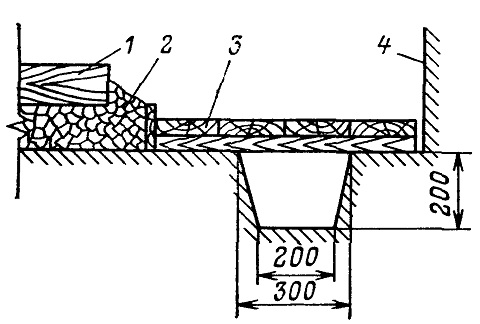

Рис. 14.6. Схема водоотливной канавки:
1 — шпала; 2 — балластный слой; 3 — трап, 4 — бок выработки
