15.2. Основные сведения об оборудовании для погрузки горной породы

Машина ППН-1c

В условиях специфики подземных горноразведочных работ наиболее широкое распространение получили ковшовые машины на колесно-рельсовом ходу (табл. 15.1) и особенно машина ППН-1c (рис. 15.2).

ТАБЛИЦА 15.1

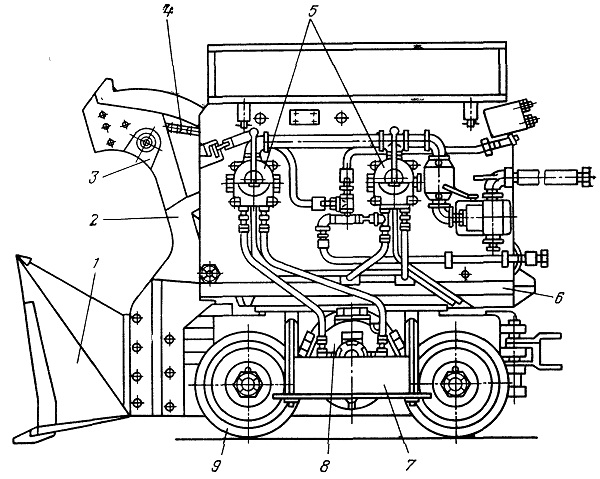

Рис. 15.2. Породопогрузочная машина ППН-1с:
1 — ковш, 2 — кулиса; 3 — траверса, 4 — цепь; 5 — органы управления, 6 — платформа;. 7 — подножка, 8 — пневматический двигатель ходовой части; 9 — ходовая тележка

Пневматическая погрузочная машина ППН-1c предназначена для погрузки горной массы с кусками крупностью до» 360 мм в вагонетки или другие транспортные средства. Машина состоит из исполнительного органа, ходовой тележки, поворотной платформы с лебедкой для подъема ковша, двух пневмодвигателей и пульта управления.

Поворотная платформа поворачивается на угол 30° в обе стороны и после каждого цикла черпания автоматически возвращается в исходное положение.

Исполнительный орган состоит из ковша и двух кулис, соединенных траверсой.

Погрузочная машина ППН-2Г на гусеничном ходу предназначена для погрузки горной массы с кусками крупностью до 400 мм. Машина состоит из исполнительного органа с приводом, двух гусеничных тележек с индивидуальным приводом, платформы, пульта управления с пневматическими коммуникациями и оросительной системы. Исполнительный орган аналогичен исполнительному органу машины ППН-1с.

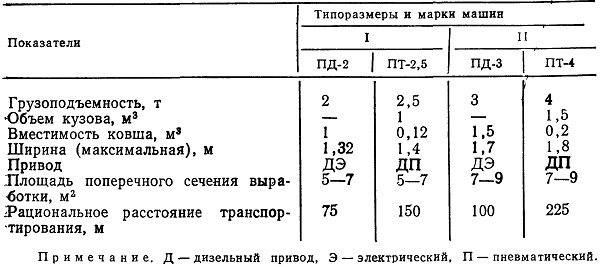

ТАБЛИЦА 15.2

Погрузочная машина ППН-3 по конструкции аналогична машине ППН-1с и отличается от нее только техническими параметрами.

Погрузочная машина ступенчатой погрузки 1ПНБ-2 предназначена для погрузки горной массы при проведении горизонтальных и наклонных (до ±8°) горных выработок с площадью сечения в свету (2.5Х1.8) м2 и более по породам с коэффициентом крепости /^6 и кусковатостью до 400 мм. Машина состоит из нагребающей части, гусеничного механизма передвижения, скребкового конвейера, электро- и гидрооборудования, •оросительной системы и пульта управления.

Конвейер машины изгибается в горизонтальной плоскости вправо и влево на 45° относительно продольной оси машины.

Машина 2ПНБ-2 по конструкции в основном аналогична машине 1ПНБ-2 и отличается от нее мощностью, габаритами и производительностью. Машина имеет три самостоятельных привода: гусеничного хода, нагребающих лап и скребкового конвейера.

При небольшой длине транспортирования для уборки породы в горизонтальных выработках находят применение погру-зочно-транспортные машины. В отраслевой стандарт, введенный на этот вид оборудования, включены погрузочно-транспортные машины с грузонесущим ковшом (типа ПД) грузоподъемностью 2, 3, 5, 8 и 12 т и ковшом и кузовом (типа ПТ) с грузоподъемностью кузова 2,5; 4; 6; 10 и 16 т.

В условиях геологоразведочных работ с учетом сравнительно небольших размеров площадей поперечных сечений выработок могут применяться только машины типоразмеров, приведенных в табл. 15.2.

Достоинством использования погрузочно-транспортных машин является малое число операций и минимальное количество оборудования, используемого при уборке породы.
