16.

БЛОК “ПЛАВАЮЩЕГО” ПОЛОЖЕНИЯ СТРЕЛЫ ПРИ БУКСИРОВКЕ ЭКСКАВАТОРА ЕК-14

 (рис. 54)

Блоки “плавающего” положения стрелы смонтированы в гидролиниях нггоковой и поршневой полостях гидроцилиндра стрелы и связывают эти полости со сливом при буксировке экскаватора тягачом.

Перед буксировкой для соединения со сливом обоих полостей гидроцилиндра стрелы необходимо, отвернув контргайку 5, вывернуть запорные винты 6 блоков на два-три оборота.

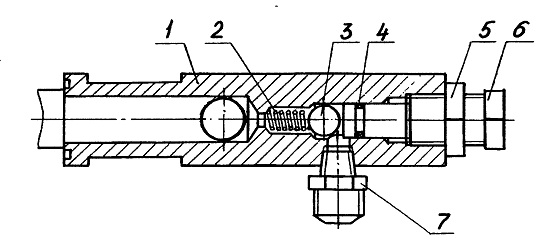

Рис. 54 Блок “плавающего” положения стрелы при буксировке 1 - корпус; 2 - пружина; 3 - шарик; 4 - кольцо; 5 - контргайка; 6 - винт запорный; 7 - штуцер.

17.

ОХЛАДИТЕЛЬНЫЙ БЛОК ЭКСКАВАТОРА ЕК-14

 (рис. 55)

Для охлаждения жидкости на экскаваторе предусмотрен охладительный блок, смонтированный в сливной магистрали гидропривода.

В состав охладительного блока входят калорифер 3 с пристыкованным к нему диффузором 8, на котором смонтированы крыльчатка 7 и приводной мотор 5.

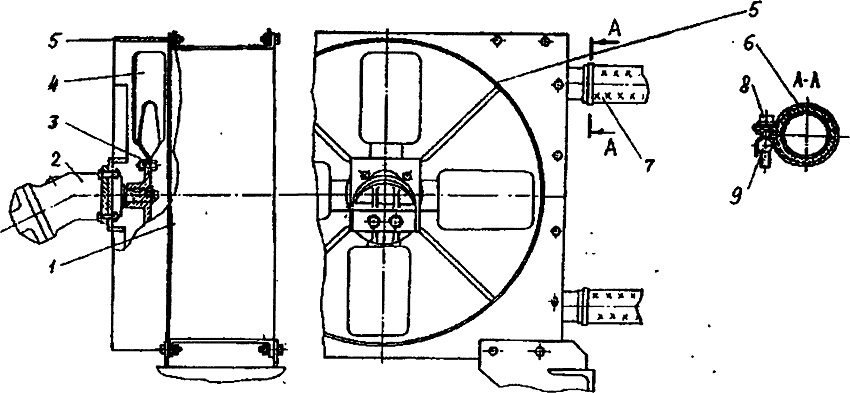

Рис. 55 Охладительный блок 1 - калорифер; 2 - гидромотор; 3 - фланец; 4 - крыльчатка; 5 - диффузор; 6 - хомут; 7 - рукав; 8 - болт; 9 -бонка.
