9.
ПНЕВМОГИДРАВЛИЧЕСКИЙ КЛАПАН ЭКСКАВАТОРА ЕК-14
(рис. 43)
Пневмогидравлический клапан применен в гидроприводе опор экскаватора в
качестве двухпозиционного гидрораспределителя с пневмоуправлением. При
отсутствии давления в линии пневмоуправления X золотник 3 пружинами 2 и
4 устанавливается в положение, при котором гидравлические линии А и В
соединены между собой. При подаче давления воздуха золотник 3 отсекает
линию А от линии В.

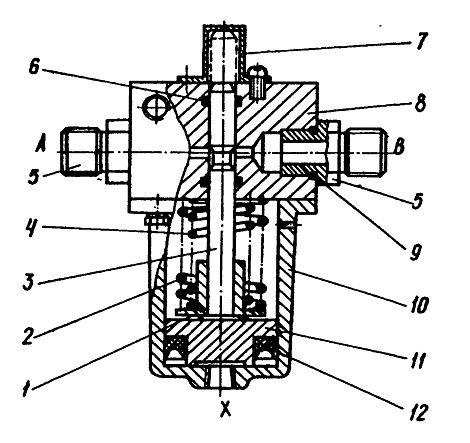

Рис. 43 Пневмогидравлический клапан А, В - гидролинии; X - линия
пневмоуправления 1 - втулка; 2,4 - пружины; 3 - золотник; 5 - штуцера;
6, 9 - уплотнительные кольца; 7 - крышка; 8 - корпус; 10 - стакан; 11 -
поршень; 12 - манжета.
10.
ГИДРОЦИЛИНДРЫ
(рис. 44,45)
На экскаваторе используются гидроцилиндры, различающиеся по конструкции,
номинальному и максимально допустимому рабочему давлению, диаметрам
штока и поршня, ходу поршня.
Все гидроцилиндры состоят из следующих основных частей: сварного
корпуса, штока, поршня, передней крышки, уплотнительных устройств.
Подвод рабочей жидкости осуществляется по трубопроводам, присоединяемых
к корпусу цилиндров с помощью фланцевых или резьбовых соединений.
Поршень делит внутреннее пространство цилиндра на две не сообщающиеся
между собой полости: поршневую и штоковую (стороны нахождения штока).
В процессе работы одна полость гидроцилиндра соединяется с напорной, а
другая -со сливной магистралью гидросистемы экскаватора. Под действием
разницы давления рабочей жидкости в этих магистралях происходит движение
пггока.
Для установки гидроцилиндров на экскаватор в проушинах штока и корпуса
устанавливаются шарнирные подшипники.

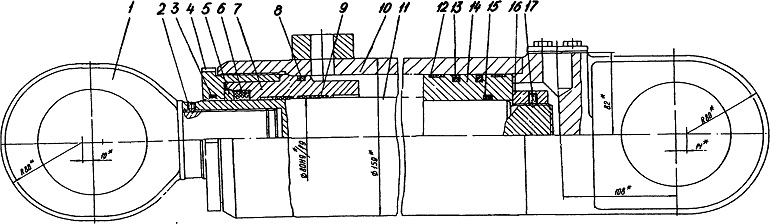

Рис. 44 Гидроцилиндр 1 - проушина; 2, 17 - винты; 3 - грязесъемник, кольцо; 4 - гайка наружная; 5 - кольцо; 6 - манжета уплотнительная штока; 7 - букса; 8, 15 - кольцо защитное, кольцо; 9, 11 - опорно-направляющее кольцо; 10 -цилиндр; 11 - шток; 13 - уплотнение поршня; 14 - поршень; 16 - гайка.

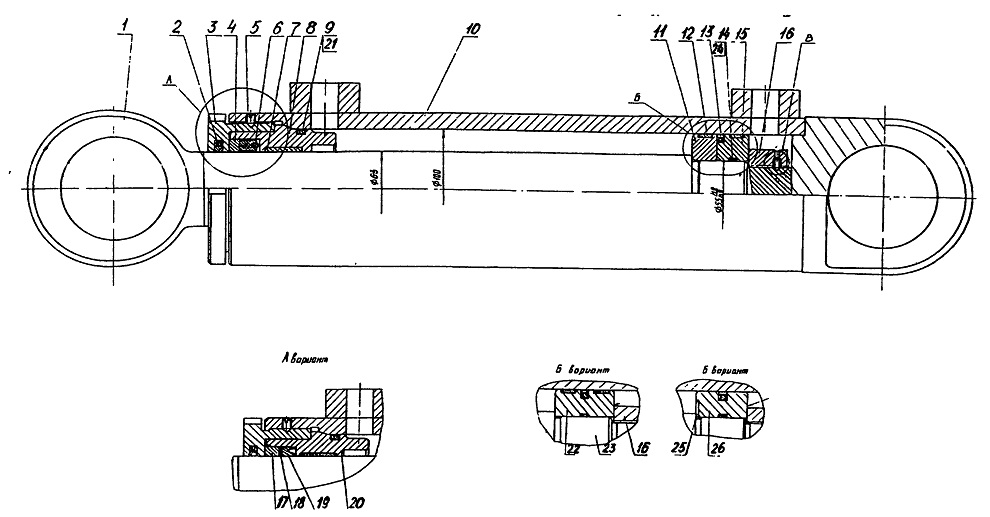

Рис. 45 Гидроцилиндр 1,23 - штоки сварные; 2 - грязесъемник; 3 - гайка внутренняя; 4, 17, 24, 25 - кольца; 5 - винт; 6 - уплотнительная манжета штока; 7 - кольцо штока; 8, 20 - буксы; 9, 14, 18, 21 - кольца защитные; 10 - цилиндр сварной; 11 - поршень левый; 12 - кольцо поршня опорно-направляющее; 13 - уплотнение поршня; 15 -поршень правый; 16 - гайка; 19 - манжета; 22, 26 - поршни.
