БЛОКИ УПРАВЛЕНИЯ ЭКСКАВАТОРА ЕК-14
Блоки управления предназначены для дистанционного управления
гидрораспределителями и другими гидравлическими устройствами.
На экскаваторе используются блоки управления следующих исполнений:
1) блок управления I (рис. 49) - четырехзолотниковый с рычагом
управления на шаровом шарнире, с возможностью одновременного включения
одного или двух смежных золотников с возвратом в нейтральное положение
рычага при снятии с него управляющего усилия;
2) блок управления II (рис. 50) - двухзолотниковый с одним рычагом управления, с возможностью фиксации рычага в крайних и нейтральном положениях с помощью шарикового фиксатора;
3) Блок управления III (рис.51) - педальный двухзолотниковый
4) блок управления IV (рис.52) - педальный однозолотниковый.
Принцип работы блоков управления всех исполнений
одинаков.
Рабочая жидкость подводится к боку управления от пневмогидроаккумулятора
через центральное отверстие в корпусе.
Каждый золотник блока управления работает как редукционный клапан,
настройка которого определяется положением рычага.
Чем больше отклонение рычага (педали), вызывающее смещение толкателя и
золотника от нейтрального положения, тем больше давление управления в
соответствующем рабочем отводе.
Рис. 49 Блок управления с одним рычагом 1 - рукоятка; 2 - тарелка; 3, 6 - крышки; 4 - фланец; 5 - корпус; 7 - опора; 8 - толкатель; 9 - втулка верхняя; 10 - шайба; 11 - упор; 12, 14 - пружины; 13 - золотник; 15 - втулка; 16 - втулка нижняя.
Рис. 50 Блок управления с одним рычагом и
шариковым фиксатором 1 - крышка; 2 - корпус; 3 - кулачок; 4 - толкатель;
5 - толкатель фиксатора;6 - ось; 7 - рычаг; 8 - шарик; 9
- пружина фиксатора.

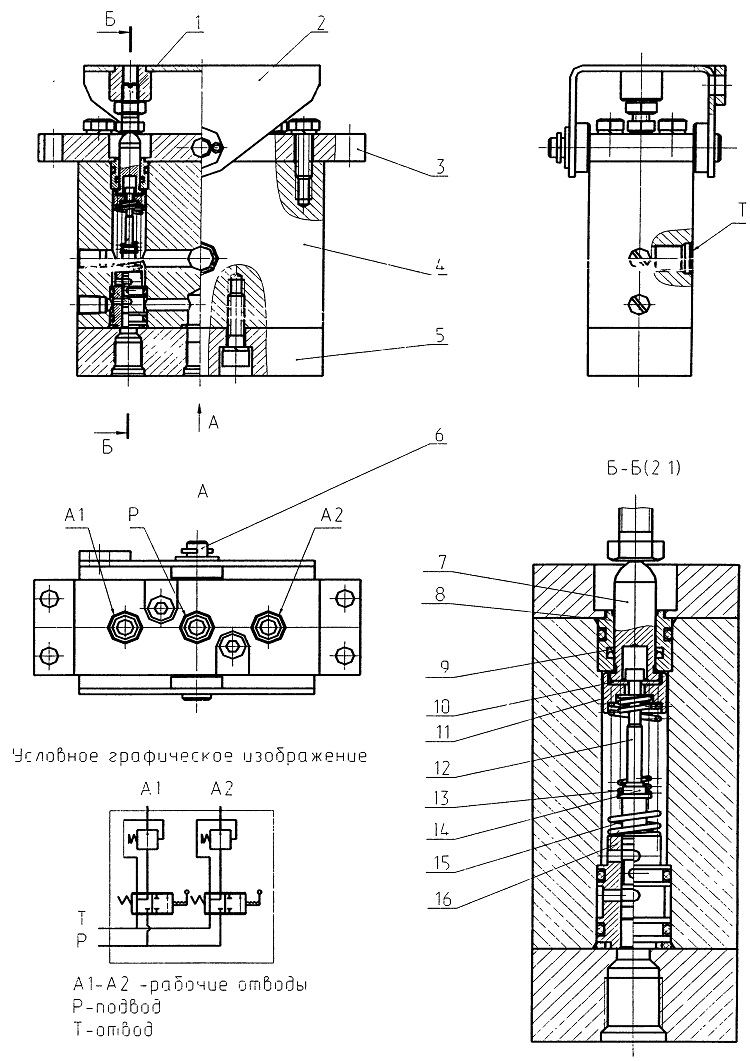

Рис. 51 Блок управления педальный 1 - болт регулировочный; 2 - педаль; 3 - крышка верхняя; 4 - корпус; 5 - крышка нижняя; 6 - ось; 7 толкатель; 8 - втулка верхняя; 9 - манжета; 10 - шайба; 11 - упор; 12 - золотник; 13, 15 - пружина; 14 -втулка; 16 - втулка нижняя.

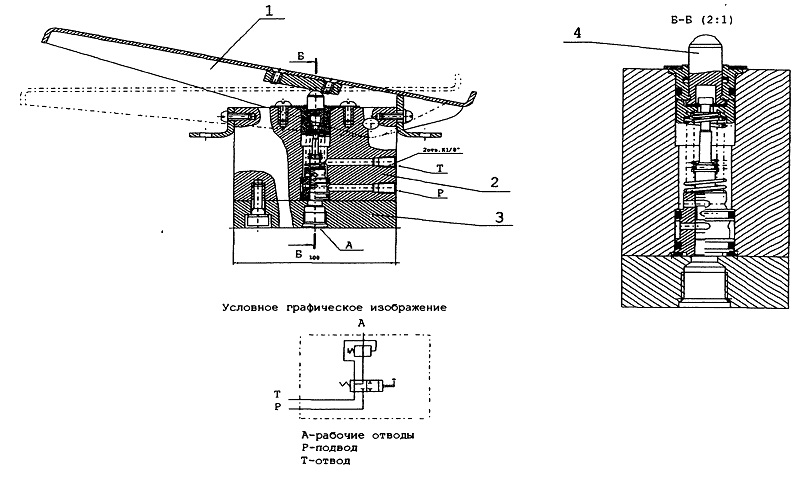

Рис. 52 Блок управления педальный 1 - педаль; 2
- корпус; 3 - крышка; 4 - толкатель.
