13.

ПНЕВМОГИДРОАККУМУЛЯТОР ЭКСКАВАТОРА ЕК-14

 (рис. 48)
Пневмогидроаккумулятор предназначен для питания системы дистанционного гидравлического управления от гидролиний высокого давления (напорных линий насосов).

Пневмогидроаккумулятор состоит из баллона 4 и блока 1 гидроклапанов.

Баллон 4 заправляется газом под давлением 0,7+0,05 МПа через приспособление, присоединяемое к штуцеру 15 (рис. 11). Газ - технический азот с точкой росы не выше минус 30°С.

Зарядка пневмогидроаккумулятора и питание напорной линии системы гидроуправления (отверстие А), осуществляется через редукционный клапан 7 от гидролиний высокого давления через отверстие P1. На случай отказа редукционного клапана предусмотрен предохранительный клапан 11, который при повышении давления выше значения настройки перепускает рабочую жидкость через отверстие Т на слив. Регулировка редукционного и предохранительного клапанов производится при помощи регулировочных прокладок 9.

Обратный клапан 8 предотвращает самопроизвольную разрядку пневмогидроаккумулятора при выключенном двигателе экскаватора. Благодаря этому система гидроуправления обеспечивает после отключения двигателя еще пять-десять включений рычагов управления.

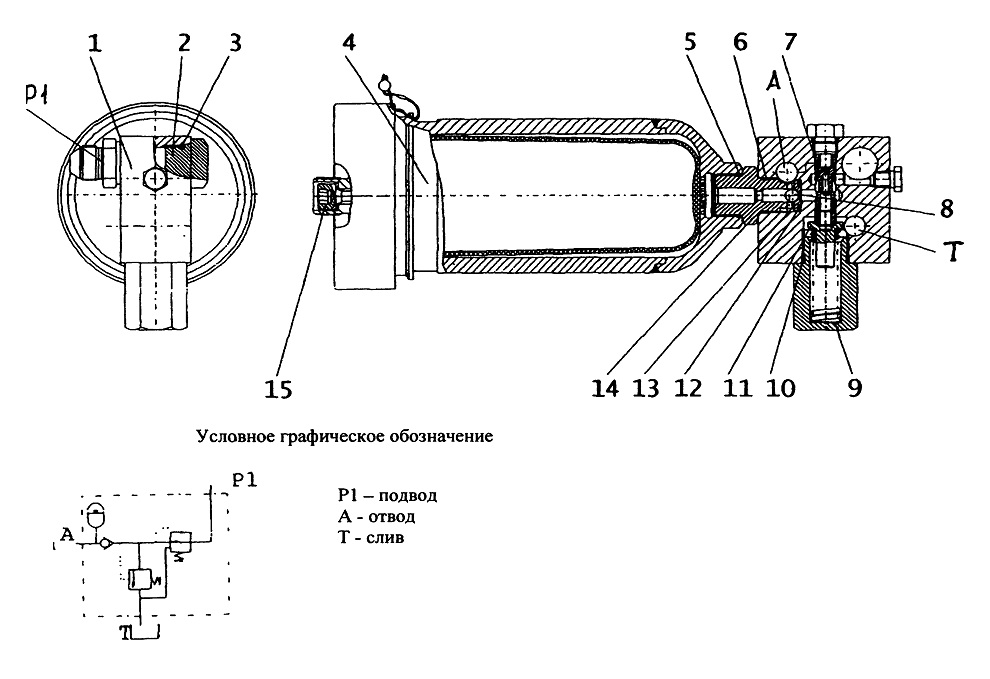

Рис. 48 Пневмогидроаккумулятор 1 - блок гидроклапанов; 2 - заглушка; 3, 5, 6, 10, 12 - уплотнительные кольца; 4 - баллон; 7 - редукционный клапан; 8 - обратный клапан; 9 - регулировочные прокладки; И - предохранительный клапан; 13 -седло клапана; 14, 15 - штуцера.
