4. Рулевой насос и рулевой цилиндр погрузчика XCMG LW300

Насос является источником энергии для функционирования системы рулевого управления. Его конструкция и принцип действия сходны с характеристиками насоса гидравлической системы рабочего оборудования.

Цилиндр является исполнительным механизмом системы рулевого управления.

Конструктивно и функционально он подобен цилиндру подъёма плеч ковша.

3). Указания по эксплуатации и техническому обслуживанию гидравлической системы.

1. Масло, используемое в гидравлической системе, должно быть высокого качества и чистоты. При эффективности ?>75, входной фильтр должен задерживать все частицы крупнее 400 мкм, выходной - крупнее 50 мкм.

2. Состояние масла надлежит контролировать с периодичностью, соответствующей его чистоте ниже 10-й степени (по стандарту ISO4406-19/16) согласно таблице NAS1638. При этом следует фильтровать масло или заменять его новым. После 1200 часов работы погрузчика масло должно быть заменено. Процедура заправки нового масла выполняется следующим образом:

a. Поднимите плечи ковша в крайнее верхнее положение и остановите двигатель. Наклоните ковш и дайте плечам опуститься под собственным весом для полного опорожнения цилиндров от масла. Пока масло находится в разогретом состоянии, свинтите заглушку на днище масляного бака для спуска загрязнений.

c. Отсоедините шланги цилиндров, спустите загрязнённое масло. Промойте бак и фильтр керосином или дизельным топливом.

d. После заправки нового масла дайте поработать двигателю на малых оборотах и запустите рабочее оборудование для удаления воздуха из системы.

3. При разборке узлов гидравлической системы поддерживайте чистоту на рабочем месте, чтобы не загрязнить детали.

4. При обратной сборке узлов гидравлической системы не забывайте устанавливать уплотнители и прокладки на свои места. Изношенные детали следует заменить.

5. При разборке узлов гидравлической системы не применяйте чрезмерных усилий и ударов.

5. Электрическая система погрузчика XCMG LW300

Главное назначение электрической системы - запуск двигателя и питание осветительного, контрольного и другого оборудования. В состав электрической системы входят аккумулятор, пусковой электродвигатель, фары, контрольное оборудование и пр. Номинальное напряжение в системе равно 24 В.

1 . Зарядка

Процесс зарядки аккумулятора осуществляется с помощью электрогенератора и регулятора.

1.Аккумуляторная батарея

В погрузчике используются два аккумулятора, соединённых последовательно - так, что отрицательный контакт одного из них связан с положительным контактом другого, который своим отрицательным контактом замкнут на массу. Положительный контакт первого аккумулятора соединён с силовой линией. При замыкании электроцепи по ней начинает идти ток, обеспечивающий питание оборудования погрузчика.

В нормальном режиме эксплуатации аккумуляторы выдерживают цикл многократных зарядок-разрядок без необходимости их замены. Если аккумулятор не использовался в течение длительного времени, его следует заряжать ежемесячно.

Уровень зарядки необходимо контролировать каждые 10-15 дней зимой и каждые 5-6 дней летом. Аккумулятор должен содержаться в чистоте.

Не кладите металлические предметы на аккумулятор, во избежание короткого замыкания. Для проверки зарядки аккумулятора не используйте отвёртку либо провод.

Надёжно фиксируйте аккумулятор на его рабочем месте, для защиты от повреждений. Соединения проводников с клеммами аккумулятора должны быть плотными. Рекомендуется навинчивать на клеммы защитные колпачки.

2. Электрогенератор

Генератор переменного тока приводится в действие двигателем погрузчика. При работе двигателя генератор заряжает аккумуляторную батарею.

Дополнительная информация приведена в руководстве по эксплуатации и техническому обслуживанию электрогенератора .

3. Регулятор

Электронный регулятор JFT245A-28V имеет значительные преимущества по сравнению с традиционным регулятором механического типа, а именно - высокую безопасность, точное поддержание напряжения, надёжность, устойчивость к воздействию пыли, воды и масла, нетребовательность к техническому обслуживанию.

2. Система запуска двигателя

Состоит из переключателя зажигания, главного электропереключателя, пускового электродвигателя и пр. В процессе запуска двигателя установка переключателя зажигания в положение "ON" ("ВКЛ") активирует главный электропереключатель. Последующая установка в положение "START" ("ПУСК") включает пусковой электродвигатель, который раскручивает маховик двигателя погрузчика.

Продолжительность запуска не должна превышать 10 сек. Если двигатель погрузчика не запустился, следующую попытку запуска следует предпринимать по истечение не менее 3 мин. Не допускается попытка запуска не остановившегося полностью двигателя погрузчика.

Для обеспечения надёжного и безопасного запуска, выполняйте предварительную проверку плотности электрических соединений, уровня зарядки аккумулятора, циркуляции масла.

3. Электроосветительное оборудование погрузчика XCMG LW300

Погрузчик оборудован передней, задней и рабочей фарами, передними, задними и верхними фонарями, лампами подсветки приборной панели, световыми индикаторами и пр. Используются лампы следующих моделей.

Нижеперечисленные приборы показывают оператору техническое состояние систем погрузчика, чтобы он мог поддерживать его на должном уровне, не допуская аварийных ситуаций.

В состав контрольно-измерительных приборов погрузчика входят индикатор давления масла в двигателе, индикатор температуры воды в системе охлаждения двигателя, индикатор давления воздуха в тормозной системе, индикатор температуры масла в гидротрансформаторе, вольтметр, индикатор уровня топлива, счётчик моточасов. Все перечисленные приборы, кроме счётчика моточасов, снабжены шкалами с красными и зелёными секторами на них. Зелёный сектор соответствует нормальному состоянию контролируемого параметра. Красный сектор указывает на наличие неполадок, либо предупреждает о необходимости выполнения определённых процедур. Если индикатор указывает на красный сектор, остановите погрузчик и устраните причину, вызвавшую данное состояние. Продолжать работу можно только после того как индикатор вернётся в зелёный сектор. В противном случае, существует риск возникновения аварии или несчастного случая. Не забывайте, пожалуйста, об этом!

5.

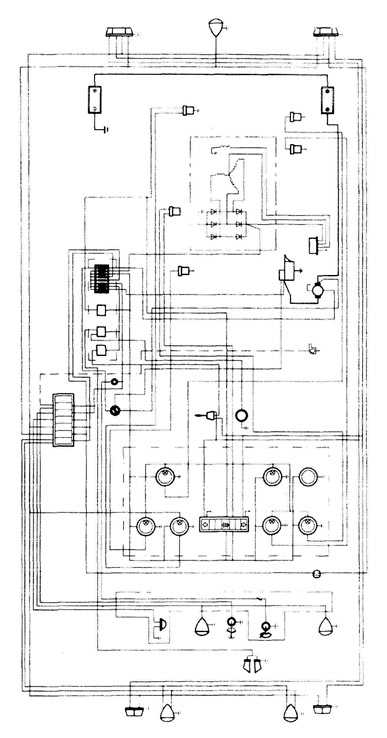

Принципиальная схема электронной системы погрузчика XCMG LW300
