Нименование

Назначение

1

Выключатель вентилятора

Включение/выключение  вентилятора

2

Выключатель переднего фонаря

Включение/выключение фонаря

3

Выключатель передней фары

Включение/выключение фары

4

Рычаг выбора скорости

Нажатием вперёд выбирается низкая скорость, оттягиванием назад – высокая, среднее положение - нейтральное.

5

Выключатель подсветки приборной панели

Включение/выключение подсветки

6

Выключатель задней фары

Включение/выключение фары

7

Выключатель рабочей фары

Включение/выключение фары

- - ¦ ¦

8

Рычаг переключения передач

Нажатием вперёд выбирается 1-я и 3-я передние передачи, дальнейшим нажатием вперёд - 2-я и 4-я передние. Оттягиванием назад выбираются 1-я и 2-я задние передачи. Среднее положение – нейтральное.

9

Педаль тормоза

Нажатие на педаль останавливает погрузчик

10

Счётчик моточасов

Показывает суммарное количество часов работы погрузчика

11

Индикатор давления масла в двигателе

Показывает давление масла в двигателе

Нормальная величина -

196-392 кПа

12

Амперметр

Показывает зарядку аккумулятора

+ :   заряжен

- :  разряжен

13

Индикатор температуры воды

Показывает температуру воды

Двигатель следует остановить, если температура превышает 100 °C

14

Световые индикаторы

Указывают повороты и предупреждают о падении давления

15

Индикатор давления воздуха в тормозной системе

Показывает давления воздуха в тормозной системе

Нормальная величина

686-784 кПа

16

Индикатор температуры масла в гидротрансформаторе

Показывает температуру масла в гидротрансформаторе

Остановите гидротрансформатор если температура превышает

100°C  и переведите двигатель на малые обороты

17

Индикатор уровня топлива

Показывает уровень топлива в баке

18

Педаль управления дроссельной заслонкой (акселератор)

Регулирует подачу топлива в двигатель

19

Переключатель фонарей поворота

Указывает направление поворота

При переводе в переднее положение мигает левый фонарь, при переводе в заднее положение мигает правый фонарь.

20

Рычаг управления наклоном ковша

Отжимание рычага вперёд переворачивает ковш, оттягивание рычага назад возвращает ковш в первоначальное положение, при положении рычага в нейтральной позиции ковш неподвижен

21

Рычаг управления подъёмом ковша

Подъёмное плечо поднимается при оттягивании рычага назад и опускается при нажатии на рычаг вперёд. Дальнейшее нажатие на рычаг вперёд переводит ковш в плавающий режим.

При нейтральном положении рычага плечо неподвижно.

22

Включатель стартера

Запускает двигатель ключом, вставленным в него и повёрнутым по часовой стрелке

После запуска следует отпустить ключ, он возвращается в первоначальное положение автоматически.

23

Выключатель стеклоочистителя

Включает/выключает стеклоочиститель

24

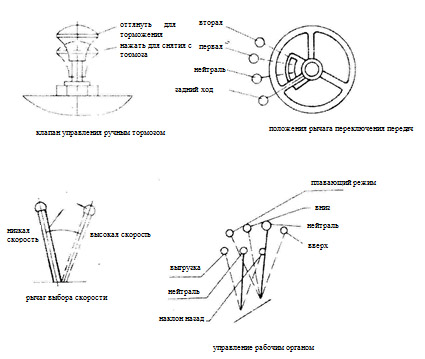

Клапан управления ручным тормозом

Вытягивание рукоятки включает тормоз, а нажатие на неё отключает тормоз. Если давление ниже 0.45МПа, рукоятка остаётся в вытянутом положении.

25

Рычаг остановки двигателя

Оттягивание рычага останавливает двигатель.
