Фронтальный погрузчик XCMG LW300. Руководство пользователя

Xuzhou Construction Machinery Group Inc.(XCMG) www.rustrans.org

Вступление

Компания XCMG и компания АО "РусТранс", официальный дистрибьютор компании XCMG в России, благодарят Вас за выбор фронтального погрузчика XCMG LW300. Это - хороший выбор.

Для поддержания погрузчика в должном техническом состоянии вам следует хорошо изучить настоящее руководство и всегда иметь его под рукой.

Пожалуйста, обратите внимание на то, что технические данные и характеристики, приводимые в данном руководстве, могут несколько отличаться от таковых у вашего погрузчика вследствие постоянно осуществляемых улучшений его конструкции для удовлетворения требований пользователей.

Обращаем внимание персонала, эксплуатирующего погрузчик, на необходимость уяснения информации по технике безопасности, приведённой в руководстве.

Изучите, пожалуйста, также "Руководство по эксплуатации и техническому обслуживанию двигателя", входящее в комплект поставки погрузчика.

Xuzhou Construction Machinery Group Inc.(XCMG)

ОГЛАВЛЕНИЕ

Глава 1. Обозначения и маркировка

Глава 2. Применение, технические характеристики и спецификации

Глава 3. Работа

Глава 4. Устройство и принцип действия

Глава 5. Техника безопасности

Глава 6. Осмотр и техническое обслуживание

Глава 7. Стоянка

Глава 8. Устранение неполадок

Глава 1. Обозначения и маркировка

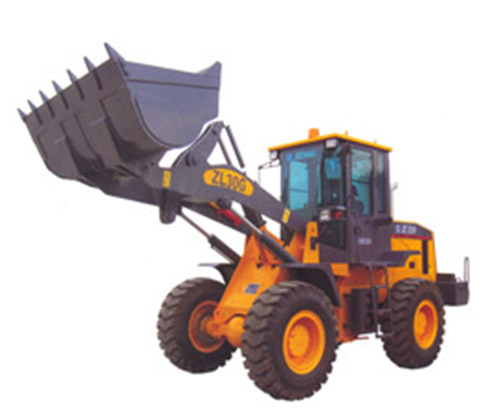

1. Основные узлы погрузчика XCMG LW300

2. Бирки и серийный номер погрузчика XCMG LW300

Бирка на корпусе:

Бирка, помещённая на передней части шасси, указывает модель погрузчика, серийный номер, дату изготовления, наименование производителя и т.п.

Логотип XCMG укреплён на кабине и кожухе двигателя .
Номер шасси.
Бирка на двигателе:

Помещена на правой стороне двигателя.

Номер шасси помещён на его задней части.

Каждый из основных узлов погрузчика имеет фирменную маркировку, указывающую модель, код, наименование производителя и т.п.

Некоторые указания по технике безопасности приведены на фирменных маркировках или на корпусе погрузчика. Все они должны неукоснительно соблюдаться.

В случае если маркировки износились, их следует обновить путем нанесения свежей краски.

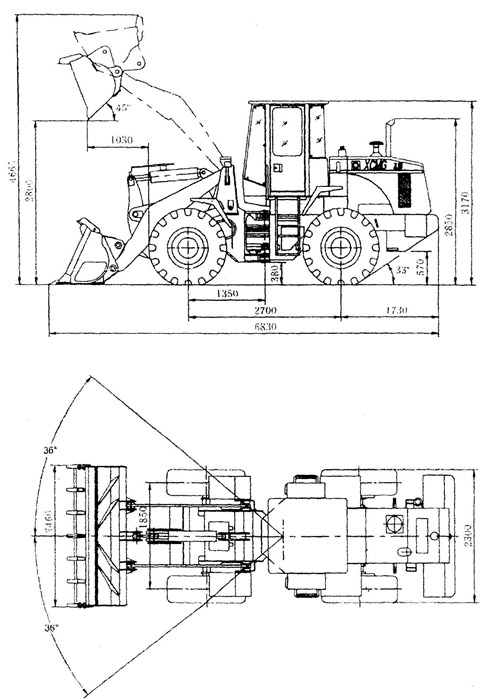

Глава 2. Применение, технические характеристики и спецификации погрузчика XCMG LW300

l. Применение

Данная строительная машина представляет собой фронтальный одноковшовый шарнирный колёсный погрузчик. Он широко используется на строительных площадках, станциях, в портах и складах, главным образом, для погрузки и перемещения на небольшие расстояния сыпучих материалов - таких как земля, камни, уголь; а также он может применяться для выравнивания грунта, буксировки, выполнения отвалов. Таким образом, это - эффективная многофункциональная строительная машина.

ZL30G обладает следующими преимуществами:

(1) Благодаря шарнирной раме и, соответственно, малому радиусу поворота, погрузчик отличается большой гибкостью, позволяющей применять его в стеснённых условиях.

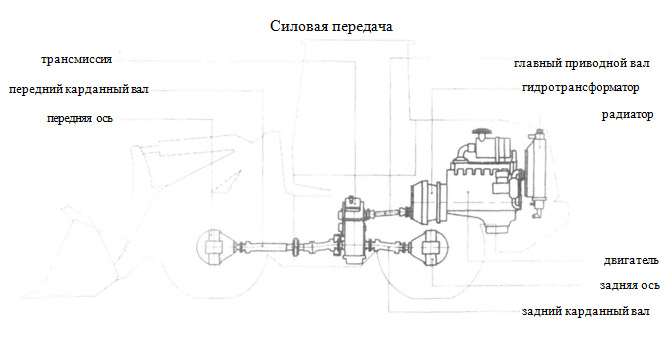

(2) Гидромеханический усилитель даёт возможность полностью использовать мощность двигателя. Усилитель позволяет увеличить крутящий момент и тягу погрузчика. Трансмиссия способствует бесступенчатому изменению скорости, в соответствии с внешним сопротивлением, предохраняя от перегрузок двигатель и ходовую часть.

(3) Погрузчик ZL30G оснащён гидравлическим рулевым управлением, переключением передач и приводом рабочего органа. Погрузчик отличается гибкостью и надёжностью в использовании.

(4) Имея широкую базу колёс, снабжённых шинами низкого давления и центрированной задней осью, погрузчик может легко работать и перемещаться по неровной местности.
