Устройство и принцип действия погрузчика XCMG LW300

Глава 4.

Устройство и принцип действия погрузчика XCMG LW300

1.Двигатель

В погрузчике ZL30G установлен дизельный двигатель YC6105G-640H, его описание приводится в сопроводительной документации, входящей в комплект поставки.

2. Трансмиссия

1. Гидротрансформатор

Гидротрансформатор состоит из трёх частей: рабочего колеса, турбины и статора.

Эти части совершают вращение вокруг общей оси, жидкость циклически проходит через указанные части контура. Масляный насос осуществляет непрерывную подачу масла в гидротрансформатор, обеспечивая его функционирование, а именно - увеличение крутящего момента, передаваемого двигателем погрузчика. Одновременно, масло, прошедшее через гидротрансформатор, охлаждает его.

Направление потока жидкости, движущейся от рабочего колеса к турбине, изменяется статором. Турбина и ведомый вал воспринимают крутящий момент, величина которого определяется внешней рабочей нагрузкой. Статор возвращает масло, прошедшее через турбину, на рабочее колесо, таким образом, статор испытывает соответствующий момент сопротивления. Отношение крутящего момента турбины к крутящему моменту рабочего колеса называется коэффициентом преобразования. Увеличение коэффициента преобразования соответствует уменьшению отношения скоростей вращения турбины и рабочего колеса. Максимальной величины коэффициент преобразования достигает при неподвижной турбине. При увеличении скорости вращения ведомого вала коэффициент преобразования снижается.

Гидротрансформатор позволяет плавно изменять скорость движения; соответствие между величиной крутящего момента и внешней нагрузкой устанавливается автоматически.

Когда скорость турбины достигает 80% скорости рабочего колеса, коэффициент преобразования равен приблизительно 1. В этом случае крутящие моменты турбины и рабочего колеса одинаковы и действие гидротрансформатора становится подобным обычной муфте.

2. Трансмиссия с сервоприводом

Структура трансмиссии - типа "неподвижный вал". Включение и отключение сцепления может производиться под нагрузкой.

Все шестерни, подшипники и подвижные соединения должны смазываться и охлаждаться маслом.

В состав трансмиссии входят три многодисковых фрикциона сухого типа. При переключении передач соответствующие фрикционные диски плотно сжимаются в осевом направлении давлением масла, обеспечивая сцепление. Расцепление и возврат дисков в исходное положение происходит после снятия давления под действием возвратной спиральной пружины.

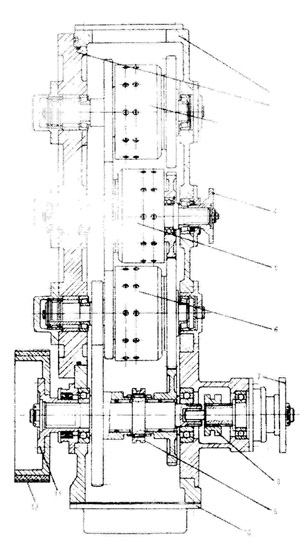

Рис. 4-1 Конструкция трансмиссии 1. корпус 2. крышка 3. узел передач заднего хода 4. фланец ведущего вала 5. узел ведущего вала 6. узел промежуточного вала 7. задний присоединительный фланец 8. чулок задней полуоси 9. втулка шестерни 10. поддон картера 11. передний присоединительный фланец 12. тормозная лента

3. Замечание по работе трансмиссии.

Во время остановки погрузчика масло из гидротрансформатора, масляного радиатора и трубопроводов стекает в поддон, поэтому, если вам нужно проверить уровень масла, дайте двигателю и гидротрансформатору поработать на холостом ходу при нормальной температуре. Уровень масла должен установиться, после этого, между верхней и нижней отметками на щупе.

Внимание: При остановке двигателя уровень масла поднимается. Высота его подъёма зависит от положения элементов трансмиссии в момент остановки. Через сливное отверстие невозможно полностью удалить масло из трансмиссии и гидротрансформатора.

При замене масла очистите фильтр или поставьте новый.

В процессе чистки масляного фильтра не допускайте попадания грязи в маслопровод. Кроме того, укройте ручной тормоз, чтобы избежать попадания масла на него. В противном случае, эффективность торможения снизится. При установке фильтра, не допускайте его деформации.
Выполняя проверку уровня масла, следует соблюдать нормы безопасности. Включите стояночный тормоз и зафиксируйте колёса колодками.
Запускайте двигатель только при нейтральном положении рычага переключения передач. В целях безопасности, не отключайте ручной тормоз до момента запуска погрузчика.
Перед началом движения погрузчика отключите ручной тормоз.
В процессе движения не переключайте трансмиссию в нейтральное положение.
После остановки включите ручной тормоз. Если вы оставляете погрузчик, поставьте колодки под колёса.
Если погрузчик не будет использоваться в течение длительного времени, рычаги управления должны быть переведены в нейтральное положение.
Если погрузчик остановился, а двигатель и трансмиссия продолжают работать, может произойти самопроизвольное выключение двигателя. При этом, если площадка наклонная, погрузчик может сползти, поскольку двигатель в работающем состоянии развивает посредством гидротрансформатора небольшой тормозной момент. Отсюда ясна необходимость использования стояночного тормоза.
Мы рекомендуем переключать передачи последовательно - одна за другой.
В процессе торможения обороты двигателя могут резко возрасти. Перескакивать через ступень при переключении передач опасно именно вследствие резкого увеличения скорости двигателя. Высокую передачу следует включать только после того, как достигнута максимальная скорость на предыдущей, более низкой, передаче. При необходимости, притормозите, и переключитесь на более низкой скорости.
Если возникли какие-либо проблемы при движении погрузчика на большой скорости, убавьте обороты двигателя; максимальная скорость не должна превышать 10 км/ч, если возможно, используйте передачу 1 или 2.
Если предстоит буксировка погрузчика, выключите стояночный тормоз. Максимально допустимая скорость буксировки 10 км/ч, предельное расстояние - 10 км. Превышение этих допусков может повредить трансмиссию. Для перемещения погрузчика на большее расстояние используйте грузовые транспортные средства.
Нормальная рабочая температура масла гидротрансформатора 80-110°C. Допускается кратковременное её повышение до 115°C.
В исправном погрузчике при нормальных условиях работы температура масла в гидротрансформаторе не должна превышать 115°C.
Если температура масла в гидротрансформаторе превысила 120°C, остановите погрузчик. Выполните поиск возможных утечек при скорости двигателя 1200-1500 об/мин и включенной нейтральной передаче. В штатных условиях температура масла в гидротрансформаторе должна упасть до нормального уровня в течение 2-3 мин, в противном случае, имеет место неисправность в системе. Вам следует устранить её, прежде чем продолжать работу погрузчика.
Если неисправность произошла в трансмиссии, следует остановить двигатель и обратиться к механику.

4. Ведущий мост

Передний мост погрузчика жёстко закреплён, задний - может совершать колебательные движения. Для увеличения тягового усилия погрузчик выполнен с приводом на все четыре колеса.

Ведущий мост включает в себя кожух, узлы трансмиссии (включая дифференциал), полуоси и редуктор колёс.

Кожух моста скреплён с рамой и передаёт нагрузку от неё к колёсам; в нём также размещены основные элементы трансмиссии, полуоси и редукторы колёс.

Ведущий мост посредством одноступенчатого редуктора с коническими спиральнозубыми шестернями увеличивает крутящий момент и снижает скорость, а также изменяет направление движения.

Дифференциал представляет собой планетарную передачу, состоящую из конических шестерён полуосей, водила, четырёх малых конических шестерён и двух (левой и правой) частей корпуса. Он обеспечивает различную скорость левого и правого колёс, передавая крутящий момент от главной трансмиссии к полуосям.

Левая и правая полуоси передают крутящий момент к колёсным редукторам и полностью независимы одна от другой.

Редуктор колёс представляет собой планетарную зубчатую передачу. Кольцевое зубчатое колесо редуктора (эпицикл) укреплено на валу колеса погрузчика. Эпицикл и соединённый с ним диск колеса погрузчика вращаются малыми промежуточными шестернями (сателлитами), приводимыми в движение полуосью через центральную шестерню редуктора. Редуктор предназначен для дальнейшего увеличения крутящего момента и снижения скорости вращения на линии от трансмиссии к колесу погрузчика.

Диски колёс и шины обеспечивают движение погрузчика. Оснащённый широкими внедорожными шинами низкого давления (17.5-25), погрузчик LW300 уверенно передвигается по пересечённой местности.
