ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V В ОСОБЫХ УСЛОВИЯХ


ПРИМЕЧАНИЕ: Дополнительные рекомендации имеются в разделе «Техническое обслуживание в нестандартных условиях» на стр. 3-38.



Условия

Необходимое техническое обслуживание

Работа в иле, воде или при дожде.

10.               Следует выполнять ежедневный обход, чтобы убедиться в отсутствии незатянутых фитингов, видимых повреждений машины или протечек жидкостей.

11.               После завершения работы убрать грязь, обломки или мусор с машины. Убедиться в отсутствии повреждений, сварных швов с трещинами или плохо закрепленных деталей.

12.               Выполнить все ежедневные процедуры смазки и обслуживания.

13.               Если работа происходила в соленой воде или в других коррозионноактивных веществах, следует промыть оборудование пресной водой.

Работа в чрезвычайно пыльных или жарких условиях.

1.                  Очищать впускные воздушные фильтры чаще.

2.                  Очистить ребра радиатора и охладителя масла от грязи и пыли.

3.                  Чаще очищать впускной фильтр грубой очистки топливной системы и топливный фильтр.

4.                  Осматривать и очищать, при необходимости, стартер и генератор.

Работа на каменистом грунте.

1.                  Проверять ходовую часть и гусеничные ленты на предмет повышенного износа или повреждения.

2.                  Убедиться в отсутствии слабо закрепленных или поврежденных фитингов или болтов.

3.                  Ослабить натяжение гусеницы.

4.                  Следует чаще проверять переднее навесное оборудование на наличие повреждений или чрезмерного износа.

5.                  При необходимости установить верхнюю и переднюю защиту для защиты от падающей породы.





Условия

Необходимое техническое обслуживание

Работа в условиях крайне низких температур.

10.               Применять топливо с характеристиками, соответствующими температурным условиям.

11.               С помощью аэрометра проверить антифриз и убедиться в том, что он обеспечивает надлежащую защиту от замерзания в холодную погоду.

12.               Проверить состояние батарей. В очень холодную погоду следует снимать аккумуляторы на ночь и помещать их в теплое место.

13.               Удалить грязь, как можно скорее, чтобы предотвратить ее намерзание на ходовой части и возникновение повреждений.





ДЛИТЕЛЬНОЕ ХРАНЕНИЕ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V



Перед хранением экскаватора более одного месяца необходимо выполнить следующие процедуры.

Условия

Необходимое техническое обслуживание

1. Очистка

1. Под давлением промыть ходовую часть и гусеничные ленты. Убедиться в отсутствии повреждений, плохо закрепленных или отсутствующих деталей.

2. Смазка

10.               Выполнить все ежедневные процедуры смазки

11.               Нанести легкое масло на открытые металлические поверхности с гальваническим покрытием, такие как штоки гидроцилиндров и пр.

12.               Нанести легкое масло на все управляющие соединения и управляющие цилиндры (золотники управляющих клапанов и пр.).

3. Аккумуляторная батарея

1. Снять батарею с экскаватора или отсоединить кабели батареи для ее полной зарядки и хранения.

4. Система охлаждения

1.                  Проверить бак регенерации охлаждающей жидкости и убедиться, что уровень антифриза в системе находится на нужном уровне.

2.                  Каждые 90 дней применять ареометр для проверки уровня защиты охлаждающей жидкости. Чтобы определить степень защиты, необходимую охлаждающей системе, см. таблицу определения степени защиты антифриза/охладителя. Добавить охлаждающую жидкость при необходимости.

5. Гидравлическая система

1. Раз в месяц запускать двигатель и выполнять процедуры, приведенные в разделе "Прогревание гидравлического масла" данного руководства.





ТРАНСПОРТИРОВКА ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V


Следует соблюдать местные или правительственные нормы, касающиеся транспортировки экскаваторов. В случае сомнений относительно норм уточнить требования у местных полномочных органов.

Проверить предстоящий маршрут (ширину дорог, допустимые вертикальные габариты, ограничения по весу и постановления, правила движения транспорта). Могут потребоваться специальные разрешения.


ЗАГРУЗКА И ВЫГРУЗКА ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V





При транспортировке машины следует знать вес, высоту, длину и ширину.

Погрузка и разгрузка машины может быть сопряжена с опасностью. Обеспечить работу двигателя на минимальных оборотах и двигаться с минимальной возможной скоростью.

Убедиться, что используемый пандус может выдержать вес машины. При необходимости укрепить пандус дополнительными блоками.

Убедиться, что на пандусе нет грязи или смазки, которые могут вызвать пробуксовку и скольжение машины.

Перед началом погрузки/разгрузки экскаватора убедиться, что трейлер стоит на ровной, твердой поверхности.

При необходимости повернуть машину, когда она находится на трейлере, это следует делать на минимальной скорости хода при минимальных оборотах двигателя.

Убедиться в том, что экскаватор закреплен на трейлере согласно местным законам о перевозке.

Общая высота

Общая ширина

Общая длина

Масса

Замечания

3280 мм (328,00 см)

2490 мм (249,00 см)

9030 мм (903,00 см)

20,4 метрич. тонн (22,49 тонн)

Стрела - 5,2 м Рукоять - 2,4 м Башмак - 500 G







1. Убедиться, что трейлер стоит на ровной, твердой поверхности. См. рис 1.

2. Убедиться, что используемые пандусы рассчитаны на вес экскаватора. При необходимости укрепить пандус дополнительными блоками.

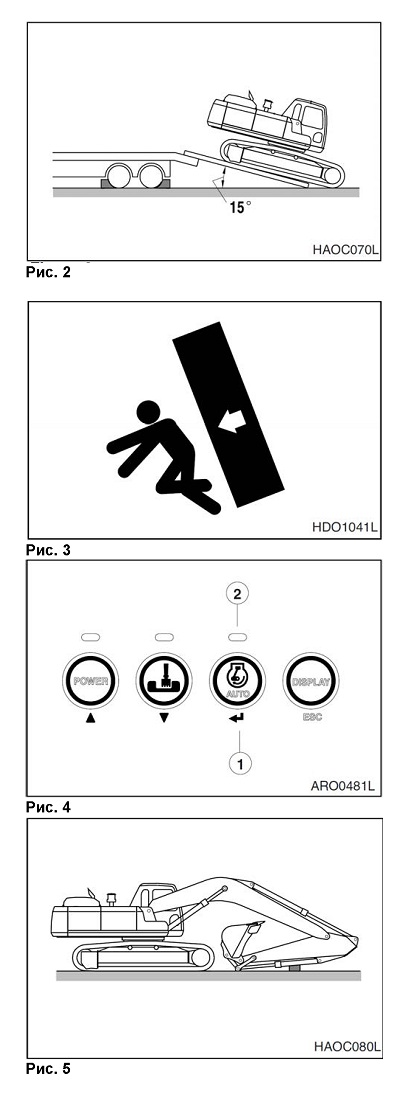

3. Угол схода должен быть меньше или не превышать 15°. Погрузка/разгрузка на более крутом пандусе могут быть сопряжены с дополнительными проблемами.







4. Машина не требует демонтажа при стандартной транспортировке по дорогам. При необходимости

демонтировать стрелу и рукоять противовес утяжелит заднюю часть машины. При погрузке следует подавать машину на трейлер так, чтобы задняя часть экскаватора с противовесом оказалась на пандусе сначала. См. рис 2.
5. Установить переключатель выбора скорости в выключенное положение “O” (OFF). См. рис 3.
6. Выключите переключатель холостого хода (1, рис. 4). Световой индикатор (2) не загорится.

7. Установить диск скорости двигателя на низкие обороты холостого хода (LOW IDLE).
8. Выдвинуть ковш и цилиндры рукояти на максимальную длину, затем медленно опустить стрелу.

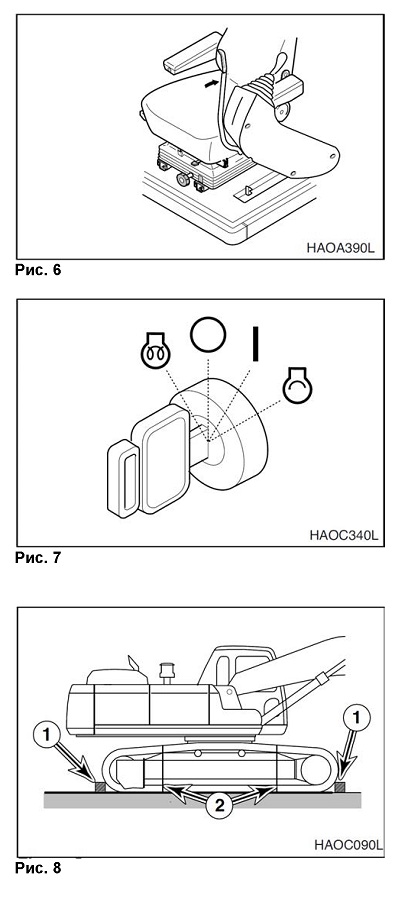

9. Установить рычаг блокировки в заблокированное положение (LOCK).
10. Выключить двигатель поворотом ключа стартера в положение "O" (OFF) (рис. 7).

11. Извлечь ключ из замка зажигания.
12. Перед началом транспортировки убедиться, что экскаватор закреплен на трейлере. Поместить блоки (1, рис. 8) спереди и позади каждого трака. Использовать цепи или кабельное крепление (2) согласно требованиям местных законов о перевозке.

13. При подготовке к транспортировке пользоваться таблицей «Перевозочные габариты» и чертежом для уточнения общих габаритов машины по ширине и высоте. Убедиться, что экскаватор размещен согласно рисунку. При транспортировке в другом положении высота может быть другой.

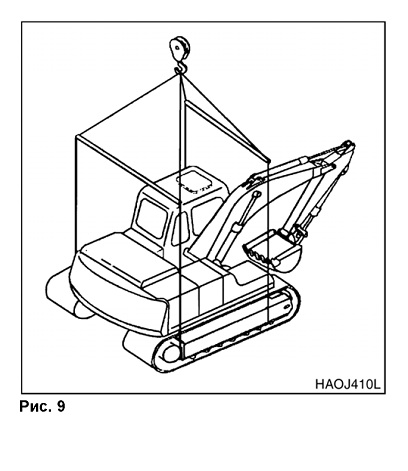

ПОДЪЕМ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V ПРИ ПОМОЩИ СТРОП


Неправильный подъем может привести к сдвигу нагрузки и причинению телесного вреда или повреждения.
1. См. «Спецификации» на стр. 7-1 данного руководства для уточнения сведений по весу и размерам.

2. Для подъема использовать допустимые кабели и стропы.

3. Расположить машину для

горизонтального подъема.

4. Подъемные провода должны быть

достаточной длины, чтобы

предотвратить контакт с машиной. Могут потребоваться траверсы.

ПРИМЕЧАНИЕ: При использовании

траверс убедитесь, что провода надежно к ним прикреплены, и что угол расположения проводов с учетом силы подъема.
