СПЕЦИФИКАЦИЯ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

СПЕЦИФИКАЦИЯ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

Компонент			Технические характеристики
			Метрич.	English
Емкость ковша	CECE		0,8 м³	1,05 ярд³
	PCSA		0,93 м³	1,22 ярд³
Вес оборудования			20,4 метрич. тонн	22,49 тонн
Двигатель	Модель		DB58TIS (ATW)
	Тип		С водяным охлаждением - 6 цилиндров
	Ном. вых. мощность		150 л.с. при 2000 об./мин.	148 л.с при 2000 об./мин.
	Максимальный момент		60 кг^м при 1500 об./мин	434 футофунт при 1500 об./мин
	Емкость топливного бака		320 л	85 галлона США
Г идравлическ ий насос	Тип		Аксиально-поршневой
	Сброс давления		350 кг/см²	5000 фунтов на кв.дюйм
	Макс. объем сброса		2x211 л/мин	2 x 55,7 галлонов в мин.
	Емкость гидравл. масла	Уровень в баке	160 л	42 галлона США
		Система	240 л	64 галлона США
Характеристи ки	Разработка грунта	Ковш	13,1 метрич. тонн	14,4 тонн
		Рукоять	11,4 метрич. тонн	12,5 тонн
	Скорость поворота		12,1 об./мин.
	Travel Speed	Высокая скорость	5,5 км/ч	3,41 миль/ч
		Низкая скорость	3,1 км/ч	1,92 миль/ч
	Сила тяги	Высокая скорость	8,3 метрич. тонн	9,1 тонн
		Низкая скорость	18,8 метрич. тонн	20,7 тонн
	Способность преодолевать подъемы		35 (уклон 70%)
	Давление грунта		0,52 кг/см²	7,39 фунтов на кв.дюйм
Дорожный просвет			470 мм	18,5 дюймов
Ширина башмака гусеничной ленты			500 мм	19,7 дюймов
К-во верхних катков			2 с каждой стороны
К-во нижних катков			9 с каждой стороны

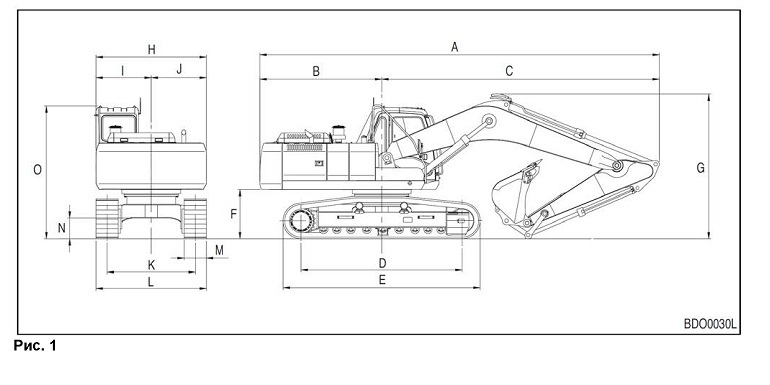

ОБЩИЕ РАЗМЕРЫ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

Размер	5,2 м стрела
	2,4 м рукоять	2,0 м рукоять
A	9030 мм (29’ 7")	9160 мм (30’ 1")
B	2750 мм (9’ 0")
C	6280 мм (20’ 7")	6410 мм (21’ 0")
D	3645 мм (11’ 11")
Å	4440 мм (14’ 7")
F	1115 мм (3’ 8")
G	3280 мм (10’ 9")	3270 мм (10’ 9")
H	2490 мм (8’ 2")
I	1245 мм (4’ 1")
J	1245 мм (4’ 1")
K	1990 мм (6’ 6")

7-2 СПЕЦИФИКАЦИЯ

022-00036AE Руководство по эксплуатации и техническому обслуживанию

Размер	5,2 м стрела
	2,4 м рукоять	2,0 м рукоять
L	2490 мм (8’ 2")
M	500 мм (50,01 cm)
N	470 мм (46,99 cm)
O	3010 мм (9’ 11")

СПЕЦИФИКАЦИЯ 7-3

РАБОЧИЙ ДИАПАЗОН

Р ис. 2

7-4 СПЕЦИФИКАЦИЯ

022-00036AE Руководство по эксплуатации и техническому обслуживанию

Размер		5,2 м стрела
Размер		2,4 м рукоять	2,0 м рукоять
A	Макс. радиус копания	9080 мм (29’ 9")	8570 мм (28’ 1")
B	Макс. глубина копания	5770 мм (18’ 11")	5370 мм (17’ 7")
C	Макс. высота копания	9370 мм (30’ 9")	8720 мм (28’ 7")
D	Макс. высота разгрузки	6430 мм (21’ 1")	5880 мм (19’ 3")
E	Мин. радиус копания	3340 мм (10’ 11")	3440 мм (11’ 3")

022-00036AE Руководство по эксплуатации и техническому обслуживанию

СПЕЦИФИКАЦИЯ 7-5

ПРИМЕРНЫЙ ВЕС ЗАГРУЖАЕМЫХ МАТЕРИАЛОВ

Значения веса,

приведенные в таблице,

являются приблизительными величинами,

рассчитанными на основе средних значений объема и массы. Они могут быть увеличены за счет воздействия следующих факторов: дождь, снег или грунтовые воды; затвердевание или

слеживание вследствие веса находящегося сверху продукта,

химические изменения или

промышленная обработка, изменения из-за термических или химических превращений.

МАТЕРИАЛ	НИЗКИЙ ВЕС ИЛИ ПЛОТНОСТЬ 1100 КГ/М3, ИЛИ МЕНЬШЕ	СРЕДНИЙ ВЕС ИЛИ ПЛОТНОСТЬ 1600 КГ/М3, ИЛИ МЕНЬШЕ	ВЫСОКИЙ ВЕС ИЛИ ПЛОТНОСТЬ 2000 КГ/М3, ИЛИ МЕНЬШЕ
Древесный уголь	401 кг/м3	---------------------	---------------------
Кокс, доменного размера	433 кг/м3	---------------------	---------------------
Кокс, литейный размер	449 кг/м3	---------------------	---------------------
Уголь, битуминозный, выветрившийся, в отвалах	801 кг/м3	---------------------	---------------------
Уголь, битуминозный, в отвалах	881 кг/м3	---------------------	---------------------
Уголь, антрацит	897 кг/м3	---------------------	---------------------
Глина, СУХАЯ, раздробленные комки	1009 кг/м3	---------------------	---------------------
Глина, ВЛАЖНАЯ, естественный пласт	---------------------	1746 кг/м3	---------------------
Цемент, портландский, СУХОЙ сыпучий	---------------------	1506 кг/м3	---------------------
Цемент, портландский, СУХОЙ клинкер	---------------------	1362 kg/m3	---------------------
Доломит, измельченный	---------------------	1522 кг/м3	---------------------
Земля, глинистая, СУХАЯ, рыхлая	---------------------	1202 кг/м3	---------------------
Земля, СУХАЯ, уплотненная	---------------------	1522 кг/м3	---------------------

7-6 СПЕЦИФИКАЦИЯ

МАТЕРИАЛ	НИЗКИЙ ВЕС ИЛИ ПЛОТНОСТЬ 1100 КГ/М3, ИЛИ МЕНЬШЕ	СРЕДНИЙ ВЕС ИЛИ ПЛОТНОСТЬ 1600 КГ/М3, ИЛИ МЕНЬШЕ	ВЫСОКИЙ ВЕС ИЛИ ПЛОТНОСТЬ 2000 КГ/М3, ИЛИ МЕНЬШЕ
Земля, ВЛАЖНАЯ, илистая	---------------------	---------------------	1762 кг/м3
Гипс, прокаленный, (подогретый, порошок)	961 кг/м3	---------------------	---------------------
Гипс, дробленый до 3 дюймов .	---------------------	1522 кг/м3	---------------------
Гравий, СУХОЙ, уплотненный куски	---------------------	---------------------	1810 кг/м3
Гравий, ВЛАЖНЫЙ, уплотненный куски	---------------------	---------------------	1922 кг/м3
Известняк, класс выше 2	---------------------	1282 кг/м3	---------------------
Известняк, мелкозернистый класс 1-1/2 или 2	---------------------	1362 кг/м3	---------------------
Известняк, раздробленный	---------------------	1522 кг/м3	---------------------
Известняк, мелкозернистый	---------------------	---------------------	1602 кг/м3
Фосфат, глыбы	---------------------	1282 кг/м3	---------------------
Соль	929 кг/м3	---------------------	---------------------
Снег, малой плотности	529 кг/м3	---------------------	---------------------
Песок, СУХОЙ, рыхлый	---------------------	1522 кг/м3	---------------------
Песок, ВЛАЖНЫЙ, уплотненный	---------------------	---------------------	1922 кг/м3
Сланец, измельченный	---------------------	1362 кг/м3	---------------------
Сера, измельченная	529 кг/м3	---------------------	---------------------
