КОВШ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V
ЗАМЕНА ЗУБА КОВША ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V
ОСТОРОЖНО!
В связи с возможностью падения металлических предметов при замене зубьев
ковша следует всегда надевать защитный шлем, защитные перчатки и
защитные очки.
Поверните ковш вверх и плавно опустите его округлую заднюю поверхность
на грунт. Заглушить двигатель и заблокировать гидравлические рычаги,
прежде чем работать с ковшом.
ПРИМЕЧАНИЕ: Эти указания относятся только к оригинальным ковшам
производства компании DOOSAN. При использовании ковшей других
производителей следует обращаться к соответствующим инструкциям.

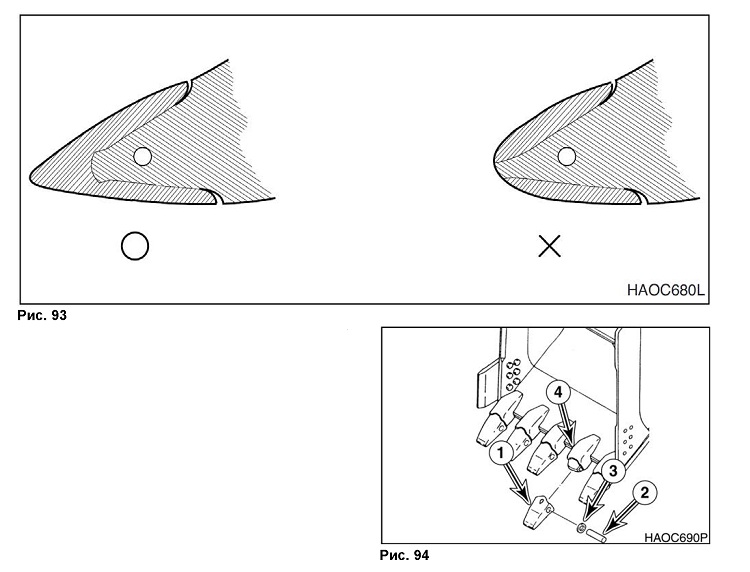

1. Следует регулярно проверять зубья ковша, чтобы
убедиться в отсутствии значительного износа или повреждений. Не следует
допускать, чтобы сменные зубья ковша стирались до такой степени, чтобы
открывались адаптеры. См. рис 93.
2. Чтобы заменить зуб (1, рис. 94),
использовать молоток и зубило, чтобы сдвинуть стопорный штифт (2) и
стопорную шайбу (3) с адаптера зуба (4).
3. После снятия изношенного зуба использовать шпатель, чтобы очистить
держатель как можно лучше.
4. Вдвинуть новый зуб на место и вставить стопорную шайбу.
5. Вставить стопорный штифт в зуб и с помощью молотка перемещать штифт
внутрь, пока стопорная шайба не окажется в стопорной канавке.
ЗАМЕНА УПЛОТНИТЕЛЬНЫХ КОЛЕЦ КОВША ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V
В связи с возможностью падения металлических предметов при замене
пальцев следует всегда надевать защитный шлем, защитные перчатки и
защитные очки.
1. Следует регулярно проверять
уплотнительные кольца ковша. В случае износа или повреждения необходимо
выполнить замену.

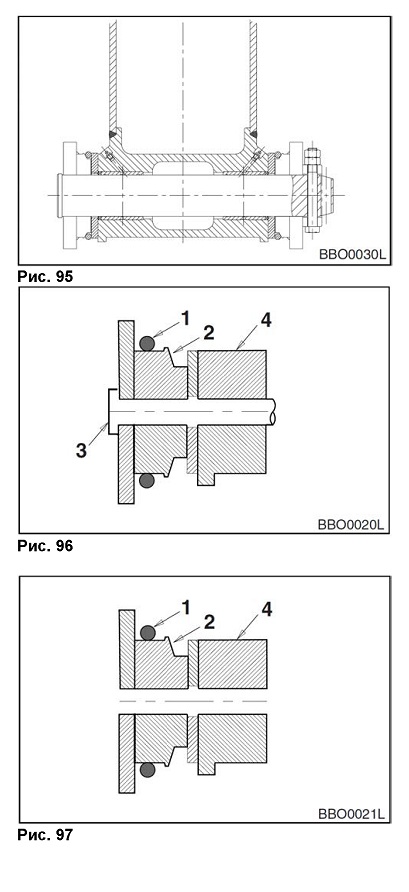

2. Переместить старую уплотнительную прокладку (1, рис. 96) на выступ
(2) вокруг пальца ковша (3). Удалить палец ковша и убрать рукоять или
звено подвески ковша (4), чтобы они не мешали.
3. Снять старое уплотнительное кольцо и временно установить новое (1,
рис. 97) на выступ ковша (2). Убедиться, что канавка уплотнительного
кольца на звене подвески ковша (4) и на выступе очищены.
4. Выровнять рукоять или звено подвески с отверстием пальца ковша и
вставить палец ковша (3, рис. 96).

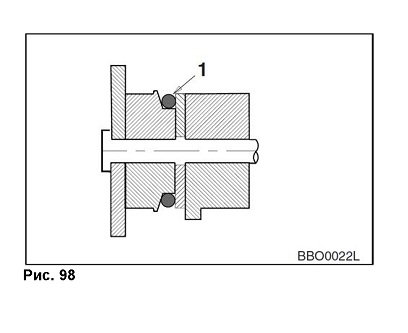

5. Поместить новую уплотнительную прокладку (1, рис. 98) в канавку для уплотнительной прокладки.
