ХОД ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

ХОД ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

1. Прежде чем начать управление рычагами хода, следует определить, в какую сторону направлена машина. Посмотреть, где находится конец гусеничной ленты. Если с сиденья оператора видны приводные двигатели, вы смотрите на конец гусеничной ленты (т.е. вы смотрите назад). В данном случае управление рычагами хода выполняется в обратном направлении.

2. Перед началом движения убедиться, что на пути движения или на машине нет людей. Подать звуковой сигнал, чтобы предупредить рабочих, что машина собирается двигаться.

3. Двигаясь на машине, следует убедиться, что путь свободен.

4. Будьте предельно осторожны при движении задним ходом. Убедитесь, что сзади машины путь свободен.

5. Управление рычагами хода выполнять плавно во избежание внезапного пуска или останова.

6. Прежде чем покинуть сиденье оператора, следует заблокировать все органы управления

и заглушить двигатель, чтобы избежать случайного включения._

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ СКОРОСТЬЮ ХОДА ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

Не меняйте режим хода в процессе движения. Перемещаясь вниз по склону, всегда используйте режим скорости «О». Двигаясь вниз по склону, очень опасно изменять режим скоростей, обозначенных «I» или «II». Изменяйте режим хода только после полной остановки.

При помощи переключателя выбора скорости на панели управления можно

выбрать два диапазона скоростей хода (рис. 29).

«O» (LOW) - В данном положении выбрана низкая скорость хода и более высокий крутящий момент.

«I» (HIGH) - В данном положении выбрана высокая скорость хода и более низкий крутящий момент.

«II» (AUTOMATIC) - Установка управления в положение «II» позволяет машине автоматически менять диапазон скоростей. Смена скоростей выполняется

автоматически в зависимости от давления гидравлического масла в контуре хода. При увеличении давления гидравлического масла скорость хода автоматически

устанавливается на низкую. Например, если машина идет по ровной, твердой поверхности, будет использоваться более высокий диапазон скорости.

Если на пути склон, скорость падает, давление гидравлического масла в контуре хода увеличивается - это вызывает переход контура управления на более высокий крутящий момент и более низкий диапазон скорости.

ОБЩИЕ ИНСТРУКЦИИ ПО ХОДУ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

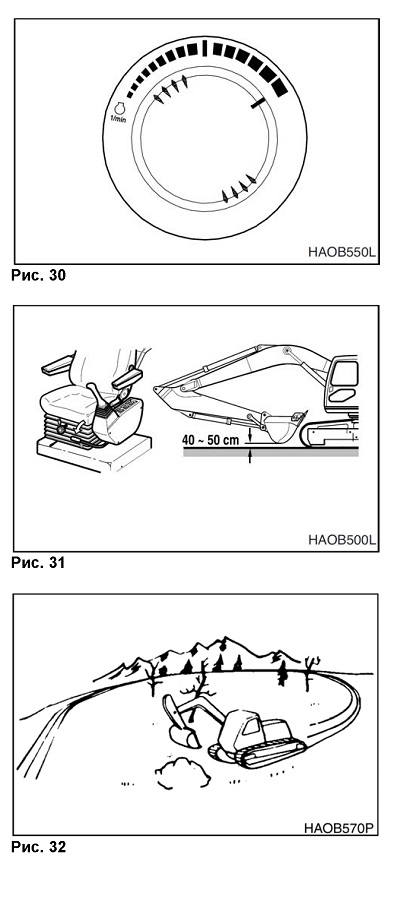

1. Установить диск скорости двигателя (рис. 30) на необходимый диапазон

скорости.
2. Установить рычаг блокировки в положение разблокирования (UNLOCK), подав его вперед, и поднять на 40 - 50 см над грунтом. См. рис 31.
3. По мере возможности выполнять ход на

плотном ровном грунте. Следует

избегать резких перемещений и

поворотов.

4. При движении по неровной поверхности использовать низкую скорость [1,0 - 1,5 км/ч]. Снижать скорость двигателя во избежание нагрузки на оборудование в результате тряски. Убедитесь, что при движении по горам на оборудование не оказана чрезмерная нагрузка.

5. Двигайтесь медленно по неровной местности.

При движении ковш следует держать на высоте 20-30 см над грунтом.

Нельзя передвигаться по склонам задним ходом.

Запрещается поворачивать и перемещаться поперек склонов.

До подъема по склону следует выбрать запасной безопасный путь.

Если экскаватор заскользил или потерял устойчивое равновесие, следует немедленно опустить ковш на грунт, используя его в качестве тормоза.

Следует избегать работ на склонах, поскольку там существует опасность опрокидывания в результате потери устойчивости при повороте платформы и выполнении работ с применением переднего навесного оборудования.

Очень опасно поворачивать платформу с загруженным ковшом в направлении нижней части склона.

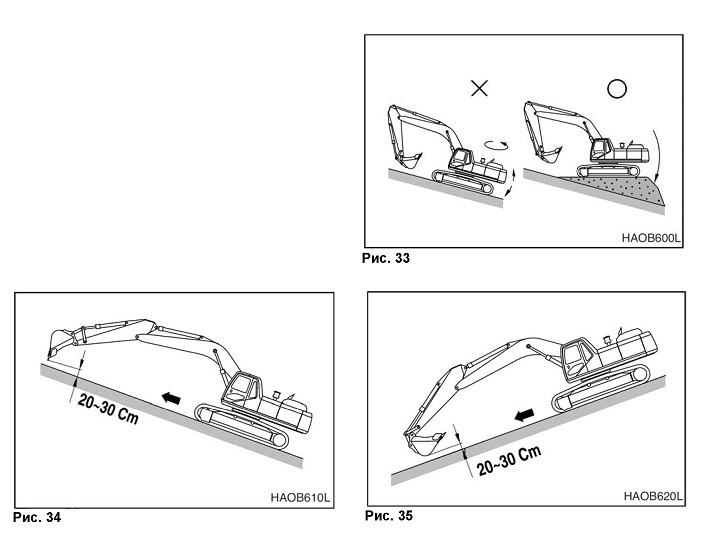

При необходимости работать на склоне выровнять склон насыпным грунтом, чтобы положение машины было как можно ближе к горизонтальному (рис. 33) См. рис 33.

Не передвигаться по склонам с углом более 30° в связи с опасностью опрокидывания.

6. Следует двигаться только строго вверх или вниз по склону, запрещается передвигаться поперек склона по диагонали. См. рис. 34 - 35. Полностью выдвинуть рукоять, и опустить стрелу, чтобы ковш был на высоте 20-30 см над грунтом. Если машина заскользила или стала неуправляемой, следует немедленно опустить ковш, чтобы восстановить управляемость. Если двигатель заглох, опустить ковш, убедиться, что все органы управления находятся в нейтральном положении, и снова запустить двигатель.

ПРИМЕЧАНИЕ: Даже если при движении по склону остановился двигатель, не включайте управление поворотом. Гидравлические аккумуляторы могут вызвать поворот установки.

ПРИМЕЧАНИЕ: Не открывайте и не закрывайте дверь оператора на склоне. Убедитесь, что дверь закрыта.

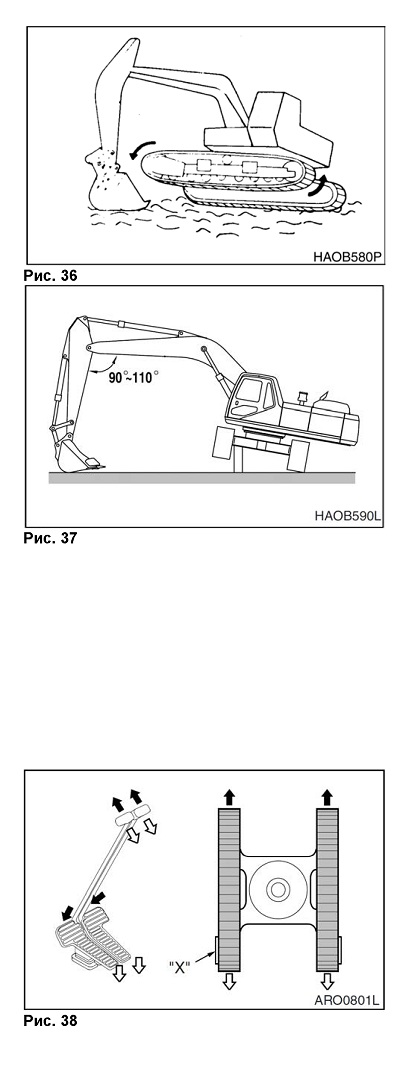

7. Если в раму гусеницы забилась грязь, каждую гусеницу следует поднять, прокрутить и очистить.

При использовании стрелы и рукояти для подъема какой-либо части машины поместить круглое дно ковша на грунт. Рукоять должна находиться к стреле под углом 90°._
Убедитесь, что удалено скопление материалов. См. рис. 36 и 37.

8. Экскаватор может передвигаться по воде, покрывающей верхние

поддерживающие ролики. Убедитесь, что дно твердое, чтобы машина не утонула. См. «Работа зимой», стр. 3-29.

ПРИМЕЧАНИЕ.: Если произошло

погружение машины до точки попадания воды или грязи в подшипник поворота или

центральный шарнир, немедленно прекратите работу машины. Вытащите машину с места погружения на твердый , сухой грунт. Не включайте машину до проведения тщательной проверки и техосмотра. См.

заводские инструкции или обратитесь к

дистрибьютору.

УПРАВЛЕНИЕ РЫЧАГАМИ ХОДА ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

1. Для движения по прямой (рис. 38)

отожмите оба рычага/педали управления ходом до отказа вперед или назад. Чем дальше выжаты рычаги/педали, тем быстрее скорость хода.
ПРИМЕЧАНИЕ.: «X» - сторона ведущего колеса гусеничной ленты.

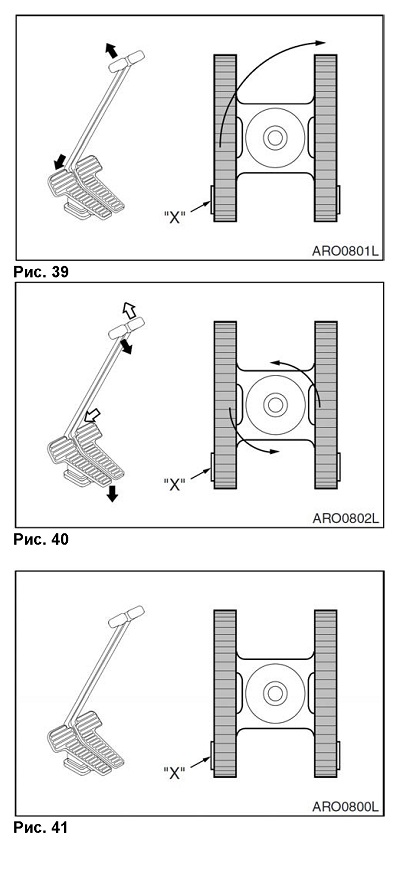

2. Поворот вокруг оси (рис. 39)

выполняется посредством вращения только одной гусеничной ленты вперед или назад. Поворот машины

осуществляется на неподвижной гусеничной ленте.

ПРИМЕЧАНИЕ.: «X» - сторона ведущего колеса гусеничной ленты.
3. Вращение (рис. 40) выполняется

посредством вращения одной

гусеничной ленты вперед, а другой -назад. Машина вращается вокруг центральной точки - встречное вращение.

ПРИМЕЧАНИЕ: «X» - сторона ведущего колеса гусеничной ленты.
4. Остановка хода (рис. 41) - при

возвращении рычагов хода в

нейтральное положение (NEUTRAL)

автоматически включаются тормоза и экскаватор останавливается.
ПРИМЕЧАНИЕ: «X» - сторона ведущего колеса гусеничной ленты.
