КРЫШКА ПОТОЛОЧНОГО ЛЮКА ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

КРЫШКА ПОТОЛОЧНОГО ЛЮКА ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

ОСТОРОЖНО!

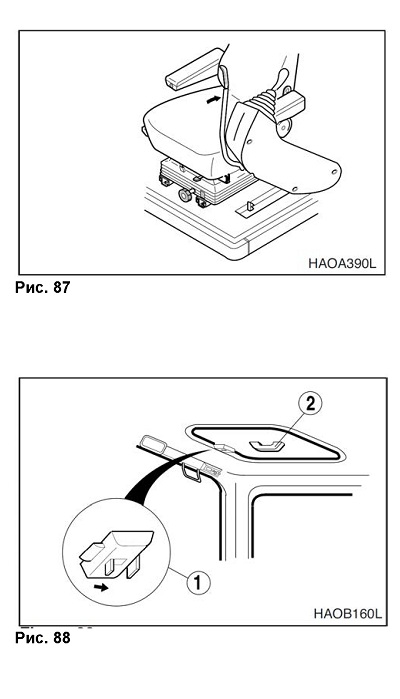

Покидая машину, необходимо установить рычаг блокировки безопасности в положение блокировки (LOCK), рис. 87, в противном случае в результате случайного перемещения рабочих рычагов может произойти серьезная авария.

ОТКРЫТИЕ КРЫШКИ ПОТОЛОЧНОГО ЛЮКА

1. Опустить ковш на грунт.

2. Установить рычаг безопасности в заблокированное положение (LOCK), рис. 104.

3. Оттянуть задвижку (1, рис. 88) в центре крышки люка спереди и вытолкнуть ее вверх за ручку (2).

ЗАКРЫТИЕ КРЫШКИ ПОТОЛОЧНОГО ЛЮКА

1. Опустить ковш на грунт.

2. Установить рычаг безопасности в заблокированное положение (LOCK), рис. 87.

3. Потянуть крышку вниз за ручку (2, рис. 88) так, чтобы задвижка (1) защелкнулась в скобе, расположенной на раме потолка.
