ВЫБОР РЕЖИМА РАБОТЫ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

Выбрав соответствующее сочетание мощности и режима работы с учетом вида и условий работы, можно добиться более высокой эффективности работы. Режим работы следует выбирать в соответствии со следующими указаниями.

Режим мощности
1. Когда переключатель стартера поставлен во включенное положение (ON), режим мощности автоматически устанавливается в "Стандартный режим".

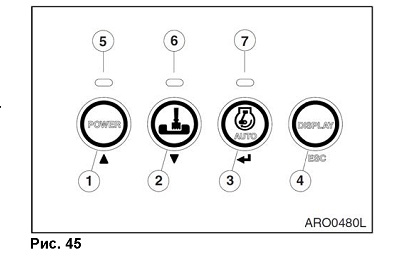

2. Следует выбрать надлежащий режим мощности с помощью кнопок (1, рис. 45) до начала работы.

3. Когда нажата кнопка режима мощности (1, рис. 45), изменение режима мощности на "Power Mode" (режим мощности) или "Standard Mode" (стандартный режим) сопровождается звуковым сигналом. При включенном режиме мощности (ON) загорается индикатор (5, рис. 45).

Второе нажатие отключает режим мощности. При отключенном режиме мощности выключается светодиодный индикатор (5, рис. 45), и происходит возврат к стандартному режиму.

Режим работы
1. Когда переключатель стартера установлен во включенное положение (ON), режим работы автоматически устанавливается на режим земляных работ.

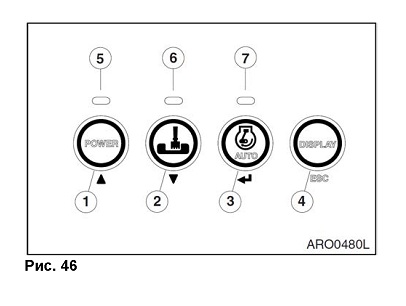

2. Следует выбрать надлежащий режим работы с помощью переключателей (2, рис. 46) до начала работы.

3. Когда нажата кнопка режима мощности (2, рис. 46), изменение режима мощности на "Digging Mode" (земляные работы) или "Trenching Mode" (рытье траншей) сопровождается звуковым сигналом. При выборе режима рытья траншей загорится светодиодный индикатор (6, рис. 46). При выборе режима выемки грунта светодиодный индикатор (6, рис. 46) гаснет.

4. При выборе режима рытья траншей клапан управления обеспечивает оптимальные условия для такой работы.

Автоматический холостой ход

1. Система автоматически снижает скорость двигателя до скорости холостого хода приблизительно через 4 секунды после того, как все рычаги управления установлены в нейтральное положение. Как только введена в действие функция управления, скорость двигателя автоматически возвращается к ранее выбранному значению.

2. При включении стартера (ON) режим работы автоматически переключается в автоматический режим холостого хода (AUTO IDLE).

3. На активацию этой функции указывает горящий светодиод (7, рис. 46). Отключение этой функции осуществляется повторным нажатием кнопки выбора режима холостого хода (3, рис. 46). При этом светодиодный индикатор гаснет.
ОСТОРОЖНО!

При работе в условиях ограниченного пространства, например, в узкой рабочей зоне и при разгрузке/загрузке прицепа следует отключить режим автоматического холостого хода.

Усиленный режим

1. Переключатель усиленного режима

используется для достижения

максимального усилия выемки грунта.

2. Усиленный режим включается нажатием правой кнопки в верхней части правого рабочего рычага (джойстика).

ПРИМЕЧАНИЕ: Усиленный режим не затрагивает режим

движения вперед/назад.

Не использовать этот переключатель дольше 10 секунд.

РАБОЧИЕ РЫЧАГИ (ТИП ISO) ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

Перед поворотом проверить участок вокруг. При использовании рычага в режиме автоматического холостого хода, следует делать это осторожно, поскольку скорость двигателя будет возрастать быстро.
ПРИМЕЧАНИЕ: Перед началом работы, медленно двигая рычагами, проверьте действие поворота и переднего рабочего оборудования.

Это оборудование изготовлено с использованием конфигурации рычагов, описанной в стандартах ISO. Недопустимо заменять клапаны, шланги и пр., если это ведет к отклонению от данного стандарта. Движения стрелы, рукояти ковша, а также направление поворота рабочих рычагов представлены ниже:
Левый рабочий рычаг (рис. 48 и 49)

1. Разгрузка рукояти

2. Загрузка рукояти

3. Левый поворот

4. Правый поворот

ПРИМЕЧАНИЕ: Тормоз поворота

включается под

действием пружины и освобождается гидравликой. Он всегда задействован, когда

рабочий рычаг находится в нейтральном положении (NEUTRAL) или двигатель отключен.

ПРИМЕЧАНИЕ: Ниже описывается не механическая неисправность, а

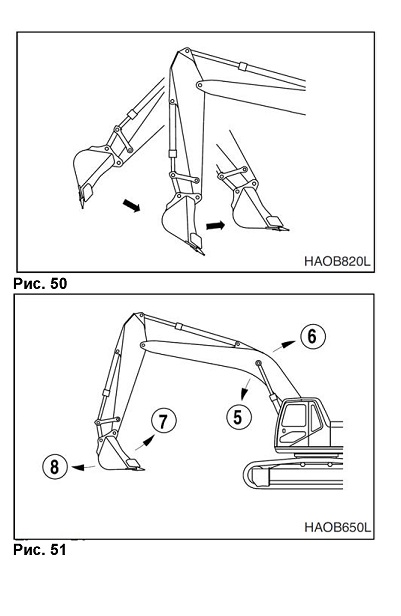

особенность экскаватора. В ходе работы рукоять может остановиться на короткое время. При работе с рукоятью ее вес может заставить ее двигаться быстрее, чем позволяет поступающее в нее масло.
Правый рабочий рычаг (рис. 48 и 51)

5. Опускание стрелы

6. Подъем стрелы

7. Рабочий ход ковша

8. Опрокидывание захвата
ПРИМЕЧАНИЕ: Даже после остановки двигателя можно с помощью рабочего

рычага (джойстика)

опустить переднее

подвесное оборудование на грунт. Установить рычаг блокировки в разблокированное положение (UNLOCK) и повернуть переключатель стартера во включенное положение (ON).
