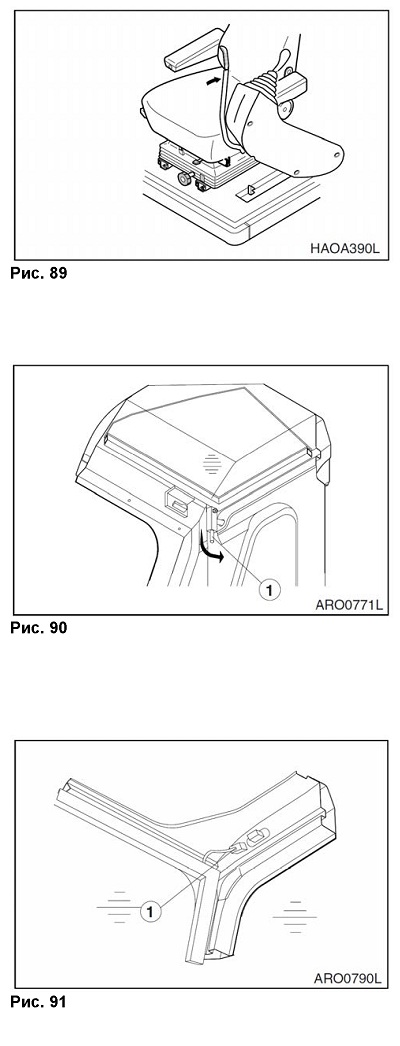

Покидая машину, необходимо установить рычаг блокировки безопасности в положение блокировки (LOCK), рис. 89, в противном случае в результате случайного перемещения рабочих рычагов может произойти серьезная авария._
ПЕРЕДНЕЕ ВЕРХНЕЕ ОКНО

Его можно закрепить открытым на крыше кабины.

Открытие окна
ОСТОРОЖНО!

При креплении переднего окна в крыше кабины закрепить левый рычаг блокировки (1, рис. 90).
1. Опустить ковш на грунт.

2. Установить рычаг безопасности в заблокированное положение (LOCK), рис.89.

3. Установить диск скорости двигателя на холостой ход при малых оборотах (LOW IDLE). Дать двигателю поработать на холостом ходу 3-5 минут.

4. Выключить двигатель поворотом ключа стартера в положение "O" (Отключен) и извлечь ключ из переключателя стартера.

5. Отсоединить соединитель

стеклоочистителя (1, рис. 91) справа спереди на верхней части кабины.

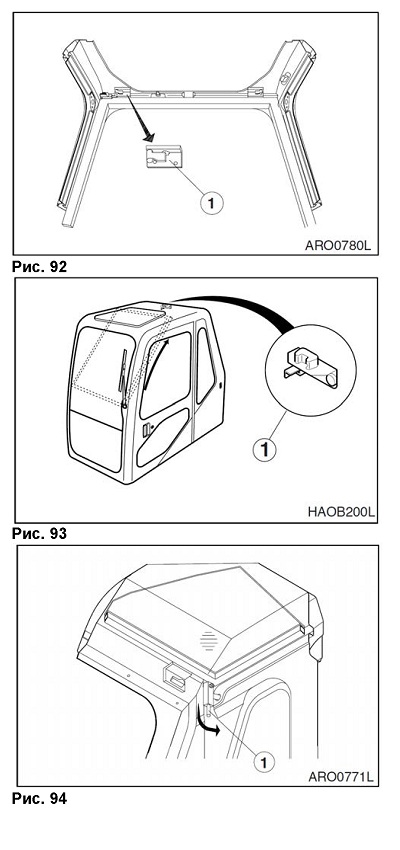

6. Выдвинуть рычаги (1, рис. 92), по обеим сторонам переднего окна. Это позволит переднему стеклу двигаться.
7. Держа ручки окна (одна расположена вверху, а другая внизу окна), потянуть окно вверх, а затем назад. Убедиться, что окно закреплено задвижкой (1, рис. 93).
8. Тянуть стопорный рычаг (1, рис. 94) вниз до тех пор, пока штифт на рычаге, не войдет в отверстие кабины.

Закрывание окна

ОСТОРОЖНО!

Следует соблюдать осторожность, чтобы не прищемить руки оконной рамой.
1. Опустить ковш на грунт.

2. Установить рычаг безопасности в заблокированное положение (LOCK), рис. 89.

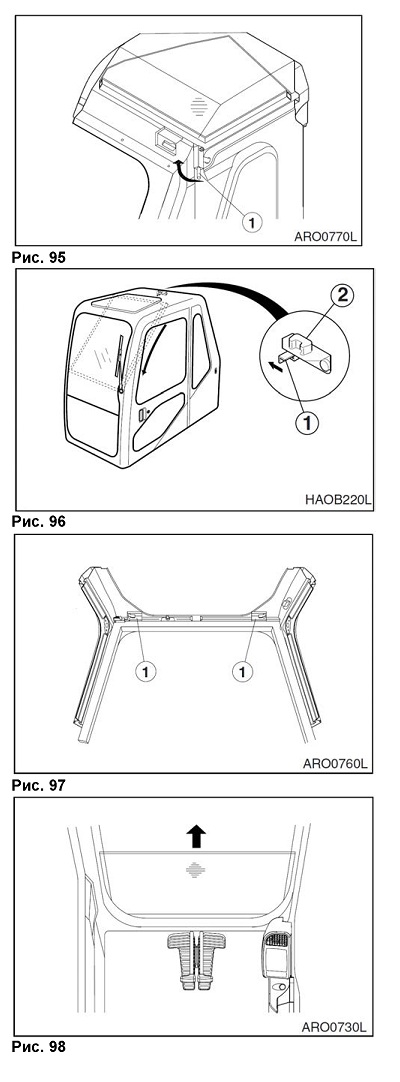

3. Разблокировать, потянув рычаг (1, рис. 95) в направлении, указанном стрелкой.

4. Держа верхнюю ручку переднего окна правой рукой, нажать рычаг (1, рис. 96), по направлению стрелки, чтобы разблокировать задвижку (2).

5. Медленно опустить переднее окно на место.
6. Толкать переднее стекло, чтобы

закрепить его запорными задвижками (1, рис. 97).

7. Подсоединить провод щеток (1, рис. 91),

расположенный на передней правой

стороне кабины.

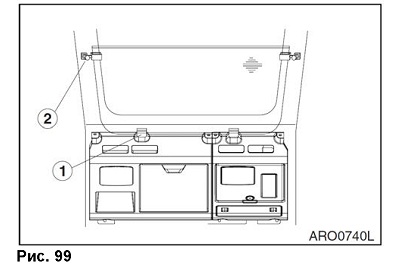

2. Установить нижнее стекло в резиновые держатели (1, рис. 99), расположенные за сиденьем водителя. Прикрепить окно правой и левой ручками (2) к корпусу кабины.

БОКОВАЯ ДВЕРНАЯ ЗАЩЕЛКА

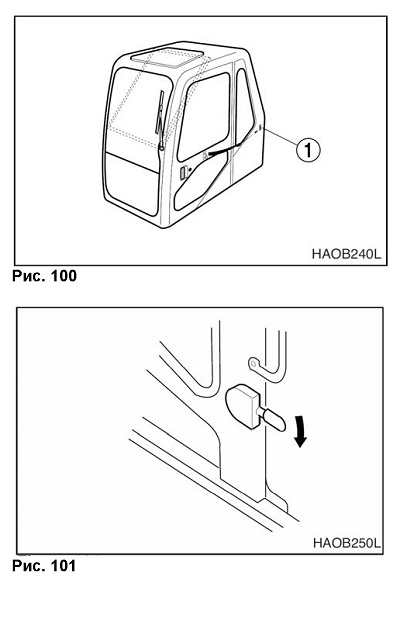

1. Дверная защелка (1, рис. 100)

используется для крепления открытой двери к стенке кабины.

ПРИМЕЧАНИЕ: Когда машина не

используется , необходимо держать дверь закрытой и запертой.
2. Для отделения двери от стенки кабины опустить рычаг защелки (рис. 101). Рычаг защелки расположен слева от сиденья оператора.
