64. Работа дизель-генератора 2Д70 в тепловозе и
его экипировка
Энергетическая установка в тепловозе ТЭ116 дизель-генератора 2Д70
работает при следующих значениях частоты вращения коленчатого вала:

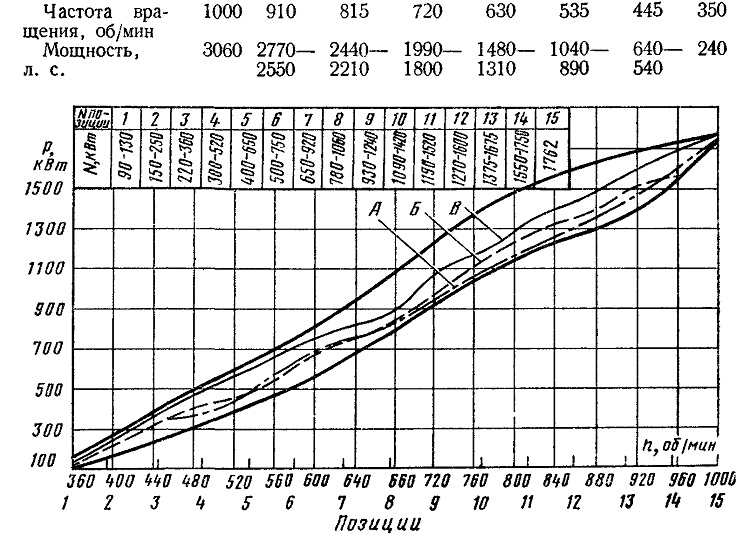

Рис. 101. Тепловозная (генераторная)
характеристика дизель-генератора 2Д70:
А, Б, В — различные номера дизель-генераторов, на которых снимались
генераторные
характеристики
Как видно из приведенных значений, частота вращения
изменяется от 350 об/мин при холостом ходе до 1000 об/мин при
номинальном режиме работы дизеля.
Если учитывать расходы мощности на вспомогательные агрегаты, то полезная
мощность дизель-генератора 2Д70 распределяется в зависимости от
положения рукоятки контроллера машиниста в соответствии с тепловозной
характеристикой (рис. 101). Рекомендуемое поле тепловозной
характеристики приведено на рис. 102. Как видно из этих графиков,
мощностная и экономическая характеристики дизель-генераторов 2Д70 по
своему характеру соответствуют прогрессивным показателям новых
тепловозов.
Работа дизель-генератора 2Д70 в тепловозе 2ТЭ116 протекает в условиях
резко изменяющихся внешних давлений атмосферы и температуры в
зависимости от времени года, а также от географического положения
железной дороги. При работе дизеля необходимо изменять давление наддува
в дизеле, а также контролировать изменения его мощности в зависимости от
барометрического давления и температуры окружающей среды (см. табл. 19).
Шумовые волны от процесса взрывов в цилиндрах, работы механизма
газораспределения, от всасывания вентилятора охлаждения тягового
генератора, от всасывания воздуха и от выпуска отработавших газов
создают общий уровень шума на тепловозе при эксплуатации, не превышающий
установленные нормы (рис. 103).
Для нормальной работы дизеля и тепловоза в целом необходимо выдерживать
основные требования по экипировке топливом, маслом и водой, следить за
сроками контроля масла и воды, соблюдать правила ухода за дизелем при
смене бригад, при пуске, при трогании с места, при эксплуатации, в пути
следования и др.

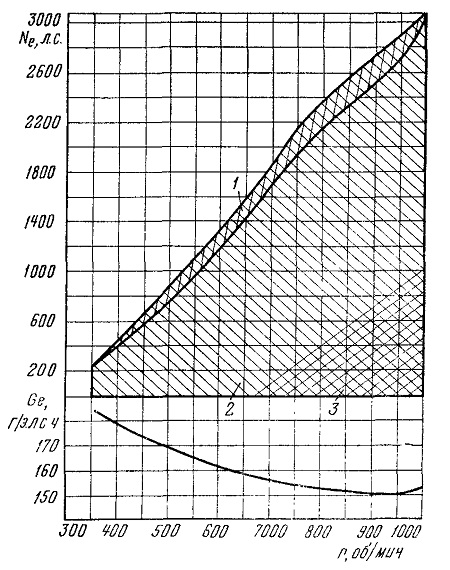

Рис. 102. Мощностная и экономичная
характеристики дизель-генератора 2Д70:
1 — рекомендуемое поле настройки мощностей двигателя, при котором
удельный эффективный расход топлива сохраняется неизменным; 2 — поле
допустимых нагрузок; 3 — поле нерекомендуемых нагрузок
