47. Регулировка механизма управления дизелем дизеля 2Д70

До подсоединения тяги реек топливных насосов проверяют плавность вращения валов управления. Затем вал соединяют с тягами и проверяют легкость движения всей рычажной системы. Закрепляют один из валов управления и проверяют суммарный люфт на нижнем рычаге в месте подсоединения штока сервомотора. Освободив этот вал, закрепляют второй и проверяют снова суммарный люфт. Нормальный люфт должен быть не более 0,3 мм. Далее к валам управления подсоединяют рейки топливных насосов. Валик рейки должен свободно входить в паз рычага рейки насоса без заедания. Перемещение ведущей втулки вдоль вала управления позволяет установить зазор между лыской рейки насоса и плоскостью рычага рейки насоса равным 0,4—0,8 мм (рис. 83). Установив зазор, затягивают стяжной болт на ведущей втулке. Втулки пружины устанавливают таким образом, чтобы предварительная затяжка пружины была на угол в 30° и расстояние между торцом рычага и наружным торцом втулки пружины было 78 мм. При этом необходимо следить, чтобы рычаг рейки насоса легко перемещался до полного выхода валика рейки насоса из паза рычага, а пружина рычага при его освобождении возвращала механизм в исходное положение. После окончания регулировки стяжной болт на втулке пружины затягивают и контрят.

Отрегулированную рычажную систему проверяют на легкость перемещения (свободное перемещение в обе стороны силой 5 кгс, приложенной к нижнему рычагу, а затем соединяют нижний рычаг со штоком сервомотора регулятора.


Длину стопорной тяги регулируют в таком порядке: регулировочным болтом ведущей втулки первого правого насоса устанавливают расстояние между поверхностями С1 и С2 втулки, которое должно быть 14±0,3 мм (рис. 84); с помощью приспособления закрепляют рейку первого правого топливного насоса в таком положении, при котором третья риска находится против стрелки на корпусе насоса. Длину стопорной тяги регулируют так, чтобы при положении штока сервомотора регулятора и нижнего рычага в крайнем нижнем положении соединительные оси между ними и серьгой свободно перемещались бы. После этого затягивают контргайку вилки.

Для проведения дальнейших регулировок аварийного выключателя дизеля соединяют шток сервомотора регулятора. Механизм дистанционной аварийной остановки дизеля регулируют следующим образом: болтом рукоятки регулируют зазор между головкой болта и штоком механизма в = 0,3---0,5 мм (рис. 85), после чего подводят воздух в механизм под давлением 5—6 кгс/см2 и проверяют срабатывание предельного регулятора, ход штока при этом должен быть 14±1 мм. Заканчивают регулировку затяжкой контргайки регулировочного болта и ее законтриванием.

Чтобы установить упоры топливных реек, необходимо: поднимая нижний

рычаг вверх до начала сжатия пружины стопорной тяги, закрепить его в таком положении, при котором рейка первого правого топливного насоса станет на упор при выведенных из зацепления рейках остальных топливных насосов, а затем такую же операцию проделывают для всех топливных насосов при помощи регулировочных болтов на ведущих втулках реек. Зазор контролируют щупом.

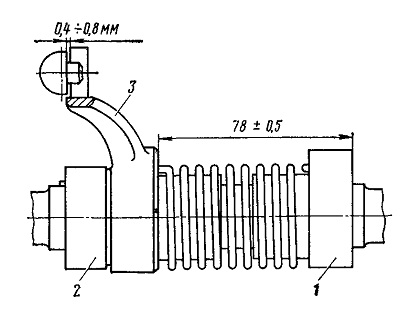

Рис. 83. Регулирование механизма управления дизелем:
1 — втулка пружины; 2 — ведущая втулка, 3 — рычаг рейки

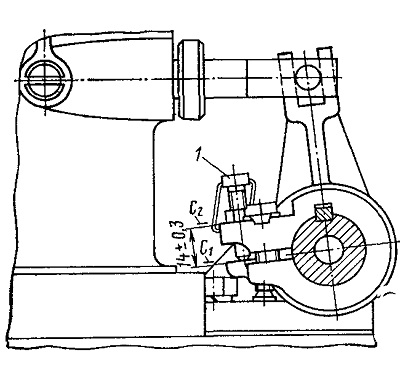

Рис 84. Регулировка упора механизма управления дизелем:
1 — болт регулировочный

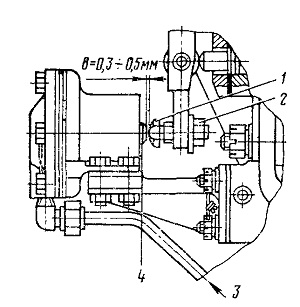

Рис. 85. Регулировка механизма дистанционной аварийной остановки дизеля:
1 — болт регулировочный; 2 — контргайка; 3 — подвод воздуха при 5—6 кгс/см2; 4 — шток механизма отключения

При зазоре 0,05 мм регулировочные болты должны касаться плоскостей С1 рычагов реек насосов (щуп 0,03 мм не должен заходить).
Зазор на двуплечем рычаге (рис.
86) регулируют болтом В этого рычага.
Зазор между упором двуплечего рычага и плоскостью М муфты равен 2 + 0,5 мм.

После установки зазора на болте В затягивают контргайку и стопорят.

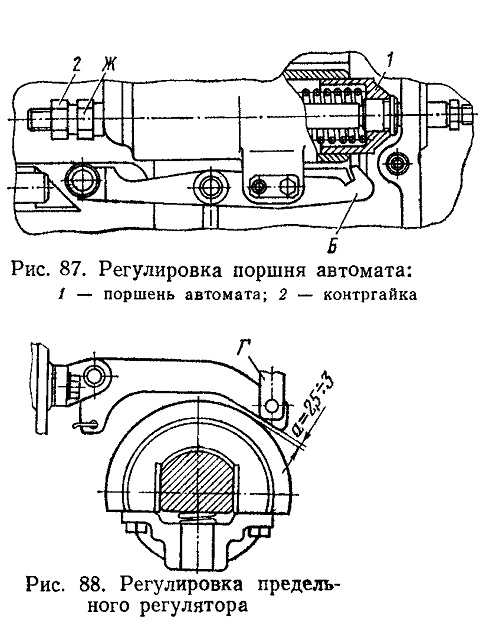

Регулировку на выключение подачи топлива проводят таким образом. Снимают защелку Б автомата выключения (рис. 87) с зуба поршня и регулировочной гайкой Ж устанавливают вал управления в такое положение, при котором третья риска рейки топливного насоса совпала бы со стрелкой на корпусе топливного насоса. После регулировки затягивают контргайку на штоке автомата выключения и проверяют положение остальных реек топливных насосов. Рейки остальных топливных насосов устанавливают третьими рисками против стрелок с допуском не более ±1/2 деления.

Чтобы отрегулировать предельный регулятор, взводят автомат выключения и освобождают нижний рычаг. Прежде всего проверяют зазор между грузом предельного регулятора и рычагом, который равен 2,5—3 мм (рис. 88). При необходимости зазор регулируют тягой Г. Между роликом защелки и кулачком проверяют зазор, который должен быть равен 0,5—1 мм. Этот зазор регулируют изменением количества прокладок под механизмом аварийной остановки.

Проверяют действие механизма аварийной остановки следующим образом: шток сервомотора регулятора поднимают

вверх до отказа и закрепляют в этом положении; оттягивая рукоятку механизма на себя (рис. 89), освобождают защелку автомата выключения и проверяют положение рейки первого правого насоса, которую устанавливают на третьей риске против стрелки; рукояткой взвода оттягивают шток автомата в рабочее положение, защелка при этом должна зайти в выточку на всю ее глубину.

Положение упора ограничения подачи топлива регулируют при положении штока сервомотора в крайнем верхнем положении; упором подают систему управления так, чтобы зазор между упором на рейке первого правого топливного насоса и плоскостью на корпусе насоса был 2±0,5 мм, после чего освобождают нижний рычаг.

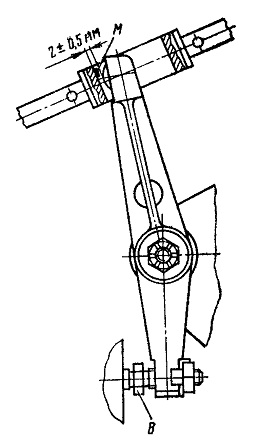

Рис. 86. Регулировка зазоров на двуплечем рычаге

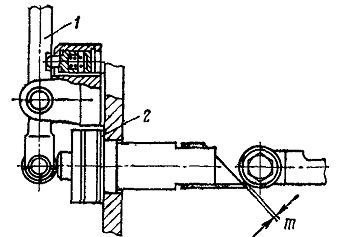

Рис. 89, Проверка работы механизма аварийной остановки дизеля:
1 — рукоятка; 2 — прокладки для регулировки зазора m
