44. Регулировка положения распределительных валов дизеля 2Д70





Положение распределительных валов необходимо регулировать до постановки привода клапанов по кулачкам топливных насосов первого правого цилиндра после окончательной укладки коленчатого вала, установки и регулировки шестерен привода распределительных валов и определения первых левого и правого цилиндров. Проворачивая коленчатый вал, совмещают деление 60 на ведущем диске муфты привода генератора с указательной стрелкой, после чего освобождают шестерни привода левого распределительного вала и устанавливают вал в такое положение, при котором вершина первого топливного кулачка была бы направлена к оси коленчатого вала и ось, проходящая через вершину кулачка, была бы перпендикулярна к фланцу толкателя. После этой операции соединяют шестерню привода с валом.

На толкатель вместо топливного насоса первого левого цилиндра устанавливают специальное приспособление (рис. 78), обеспечивая при этом беззазорное прилегание фланца корпуса толкателя к блоку. Выставляют индикатор на нуль и, проворачивая коленчатый вал, совмещают деление 342 на ведущем диске муфты с указательной стрелкой, после чего выводят из зацепления шестерню левого распределительного вала и при необходимости проворачивают в такое положение, при котором ход штока приспособления составляет 7 мм по индикатору. При этом ролик толкателя должен находиться на левой стороне кулачка. После этого устанавливают шестерню левого распределительного вала в такое положение, чтобы

шпильки крепления шестерни были посередине пазов (рис. 79).

Не проворачивая распределительного вала, выбирают боковой зазор в зацеплениях шестерен привода при помощи поворота их против часовой стрелки, если смотреть со стороны генератора. В таком положении закрепляют шестерни и проверяют правильность установки левого вала, для чего:

1) проворачивая коленчатый вал более чем на полный оборот, совмещают деление 60 на ведущем диске привода генератора с указательной стрелкой;

2) устанавливают стрелку индикатора приспособления на нуль;

3) проворачивают вал до подъема штока индикатора на 7 мм.

После проведения этих операций необходимо проверить, находится ли деление 342 против указательной стрелки на диске привода генератора. Если это так, то необходимо в этом положении засверлить и развернуть отверстия под контрольные штифты во фланце хвостовика вала и шестерни, как показано на рис. 79.

Регулировка правого распределительного вала аналогична регулировке левого. Освобождают шестерню правого вала и устанавливают в такое положение, при котором вершина первого топливного кулачка будет направлена к оси коленчатого вала и ось, проходящая через вершину кулачка, будет перпендикулярна фланцу толкателя. После этого проворачивают коленчатый вал на один оборот от положения регулировки левого вала. Дальнейшие операции те же, что и для левого распределительного вала, при этом нужно иметь в виду, что вместо деления 342 на ведущем диске выставляется деление 28, вместо деления 60 деление 106. После регулировки валов необходимо в отсеке вертикальной передачи блока, на кольцах упорных подшипников распределительных валов и на блоке набить риски против рисок с цифрами «1» на валах, находящихся в положении начала подачи топлива в первый левый и первый правый цилиндры (7 мм подъема штока индикатора).

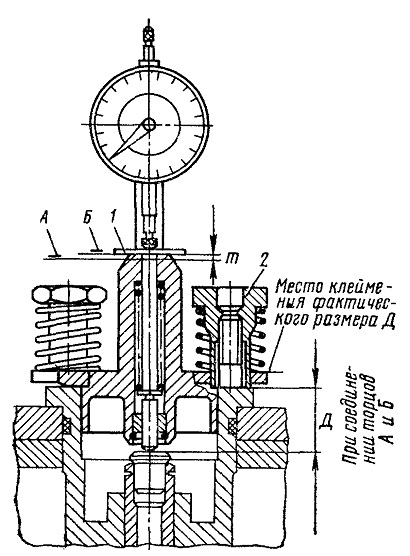

Рис. 78. Установка приспособления при регулировке угла опережения подачи топлива:
1 — мерительная пластина; 2 — муфта

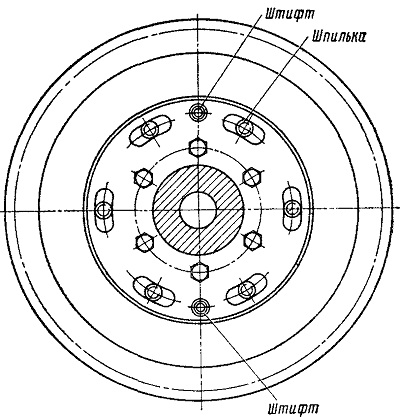

Рис. 79. Вид на шестерню кулачкового вала при ее фиксировании.
