37. Конструкция регулятора дизеля 2Д70

Нижний корпус регулятора (рис. 74) служит основанием для установки его фланцем на корпусе привода регулятора. В корпусе регулятора 7 помещается золотниковая часть регулятора, приводимая во вращение валиком привода 50. В нижней части корпуса имеется расточка, где расположена ведомая шестерня, образующая вместе с ведущей шестерней масляный насос регулятора. В корпусе помещены два соединенных вместе аккумулятора масла. Аккумуляторы состоят из двух цилиндров, в которых находятся поршни 73, нагруженные пружинами. На боковой стороне корпуса имеется расточка, в которой помещен буферный поршень 62 с пружинами 61, направляющая 60 и пробка 63 с уплотнительным кольцом 64. В корпус регулятора ввернуты маслоуказатель 3, пробка 4 для выпуска воздуха, пробка 5 для замера давления масла в аккумуляторе, пробка 6 для выпуска масла из регулятора, обратный клапан и штуцер для подсоединения пускового сервомотора.

Золотниковая часть регулятора (рис. 75) вращается в центральном отверстии корпуса регулятора. Букса 10 имеет по всей длине ряд проточек с отверстиями для сообщения каналов корпуса регулятора с полостями золотника 8. В нижнюю часть буксы 10 запрессована втулка 9. В средней части золотниковой втулки 9 имеются регулировочные отверстия, которые перекрываются пояском А золотника при работе на установившемся режиме. В нижней части золотниковой втулки нарезаны шлицы, при помощи которых она соединяется со шлицами ведущей шестерни масляного насоса. В верхней части буксы 10 установлена направляющая втулка 7. К верхней плоскости траверсы прикреплен фланец, служащий для ограничения поворота грузов при их сведении. Внутри буксы установлен золотник 8, имеющий компенсационный поясок Б и регулировочный поясок А, высота которого равна диаметру регулировочных отверстий во втулке 9. На верхней части золотника предусмотрены шлицы, на которых установлена тарелка 4 с подшипником 5, закрепленная гайкой 11. На тарелке 4 укреплена пружина измерителя 2, имеющая на своем верхнем конце опору 1. Траверса (шестерня) 6 напрессована на буксу 10 и несет на себе рычаги с грузами и их ограничители. Положение золотника 8 относительно втулки 9 регулируется гайкой 11.

Шток 17 сервомотора (см. рис. 74) уплотнен в крышке сальником и имеет серьгу для соединения с рычажной системой привода реек топливных насосов. На верхнем штоке расположен винт 25 для регулировки уровня мощности. В верхнем корпусе 2 установлены узлы регулирования, мощности и узлы электрогидравлической системы управления частотой вращения. На задней стенке корпуса 2 размещена плита 70. В отверстии верхнего корпуса со стороны сервомотора размещено золотниковое устройство регулятора мощности, состоящее из золотника 16, золотниковой втулки 15 и пружины 14, фиксирующих золотниковую втулку в среднем положении.

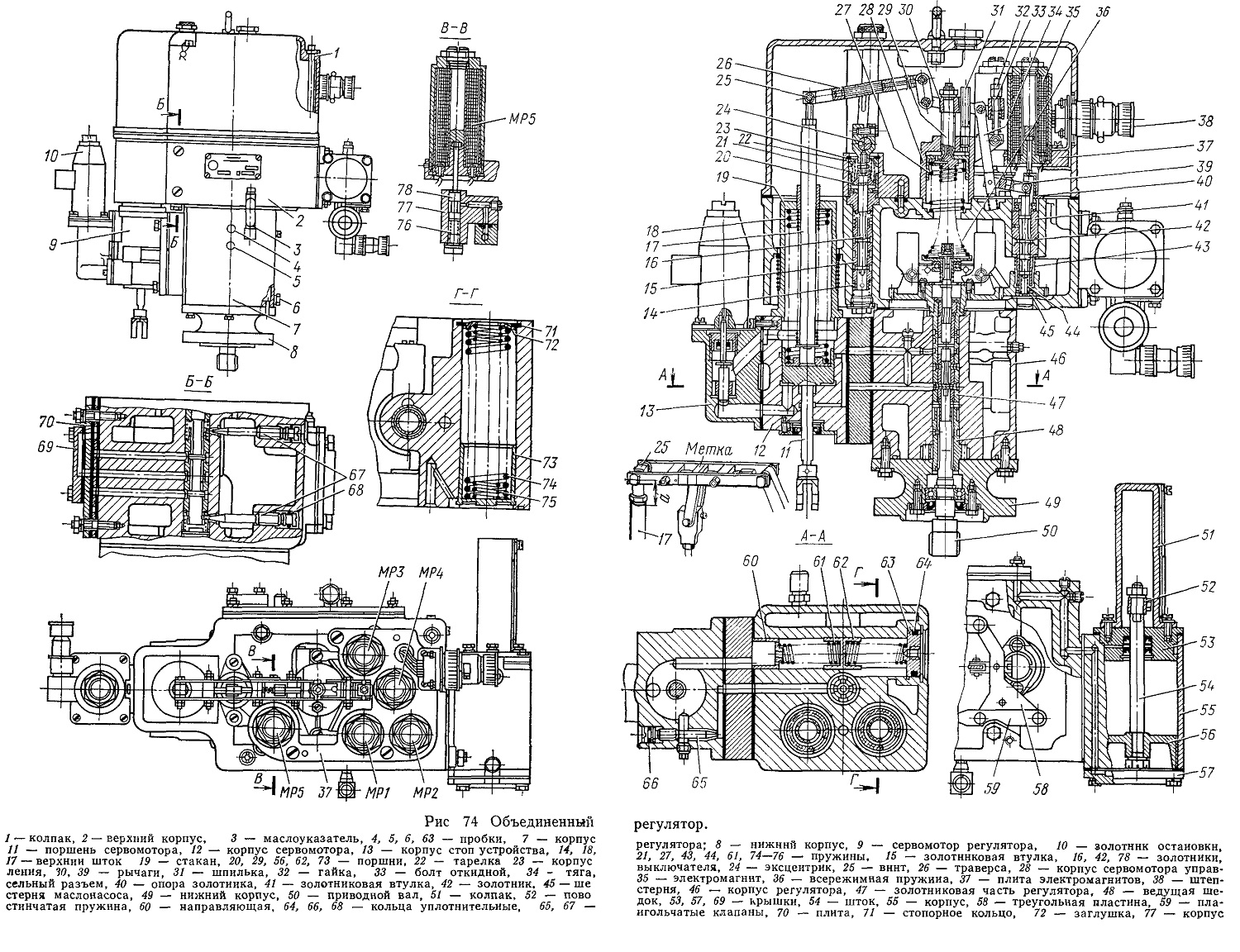

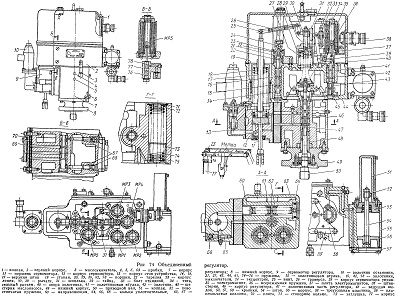

Рис 74 Объединенный регулятор.

В верхнем корпусе имеется устройство для установки индуктивного датчика в положение минимального возбуждения при боксовании тепловоза, а также при трогании тепловоза с места. Поршень 20 отключающего устройства свободно перемещается по золотнику 16; полость под поршнем 20 сообщается с золотником 78. При включении электромагнита МР5 его шток перемещает золотник 78 вниз,

открывая доступ масла из аккумулятора к поршню 20, который перемещает золотник

16 вверх, при этом якорь индуктивного датчика устанавливается в положение минимального возбуждения. На золотнике 16 установлен эксцентрик 24, которым регулируется положение золотника по высоте. Точка подвески золотника 16 к рычажной системе может изменяться регулировочным винтом. К корпусу 2 крепится сервомотор с индуктивным датчиком.
Сервомотор состоит из корпуса 55, внутри которого помещен
поршень 56 со штоком 54. Шток уплотнен сальниками в крышке 53. На наружной части штока 54 установлен поводок 52, в котором закреплен якорь индуктивного датчика. Индуктивный датчик закреплен на корпусе 55 сервомотора.

К узлам электрогидравлической системы управления относятся плита 37 с электромагнитом 35, треугольная пластина 58, золотниковое устройство и сервомотор с рычагами 30, 34 и 39. Плита с электромагнитами крепится на верхней плоскости верхнего корпуса 2. Якоря трех электромагнитов МР1, МР2 и MP3 действуют на вершины треугольной пластины, а якорь четвертого электромагнита MP4 — на золотниковую втулку 41.

На плите установлен кронштейн, на котором крепится штепсельный разъем для подключения проводов к электромагнитам. Треугольная пластина 58 фиксируется двумя пластинчатыми пружинами, концы которых зажаты винтами крепления сервомотора управления 28. Треугольная пластина 58 прижимается пружиной вверх и удерживает якоря трех электромагнитов МР1, МР2 и MP3 в верхнем положении.

Золотниковая часть управления размещена в приливе верхнего корпуса и состоит из золотника 42 и золотниковой втулки 41 с шестерней 45, приводимой во вращение от шестерни 6 (см. рис. 75). С помощью пружины 43 золотниковая втулка 41 прижимается вверх и удерживает якорь электромагнита MP4 в верхнем положении (см. рис. 74). Пружина 44 золотника 42 обеспечивает контакт рычага 39 с треугольной пластиной 58.

Сервомотор управления укреплен на верхней плоскости верхнего корпуса и состоит из корпуса 28, поршня 29 и пружины 27. В корпусе сервомотора ввернут винт, служащий для установки минимальной частоты вращения. Рычажная система 30, 34 и 39 связывает золотник 42 с поршнем и представляет жесткую обратную связь.

Ручное управление частоты вращения вала дизеля в случае неисправности электрогидравлической системы возможно специальным винтом в колпаке 1 регулятора. Для перехода на ручное управление необходимо снять с регулятора фишку штепсельного разъема, вывернуть винт из колпака 1 и пробку над шпилькой 31, навернуть винт на шпильку 31. При навертывании винта на шпильку 31 шток 29 с поршнем перемещаются вниз, увеличивая затяжку всережимной пружины.

Для автоматической остановки дизель-генератора в случае падения давления масла в масляной системе дизеля ниже допускаемой величины, а также в случае необходимости дистанционной установки дизеля имеется золотник остановки, который своим корпусом крепится к сервомотору регулятора. Золотник остановки состоит из корпуса 13, золотника толкателя и тягового электромагнита ЭТ-54. При замыкании цепи тягового электромагнита его якорь втягивается и через толкатель перемещает вниз золотник, который своей цилиндрической частью запирает выход масла из-под поршня сервомотора. В результате этого шток сервомотора может перемещаться в сторону подачи топлива при пуске дизеля. При размыкании цепи электромагнита золотник поднимается, открывая выход масла из-под силового поршня сервомотора в масляную ванну. Шток сервомотора опускается вниз и через рычажную передачу выключает подачу топлива, после чего дизель останавливается.

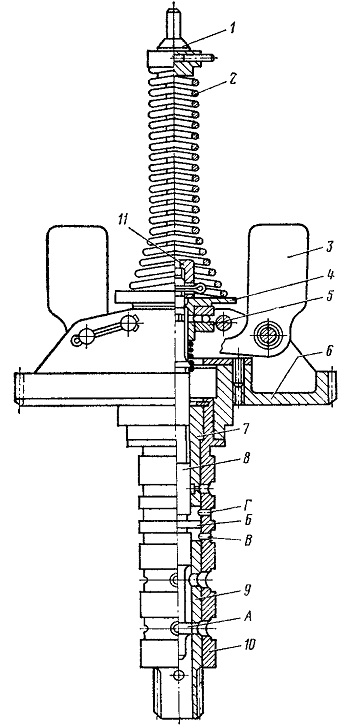

Рис. 75. Золотник регулятора 1 — опора, 2 — пружина измерителя 3 — грузы, 4 — тарелка 5 — подшипник 6 — траверса (шестерня) 7 — втулка направляющая, 8 — золотник 9 — втулка золотниковая, 10 — букса, 11 — гайка
